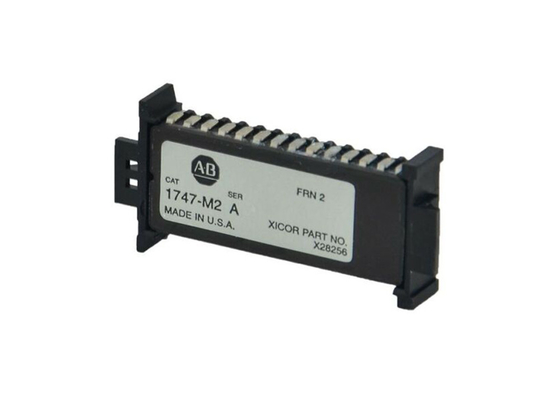

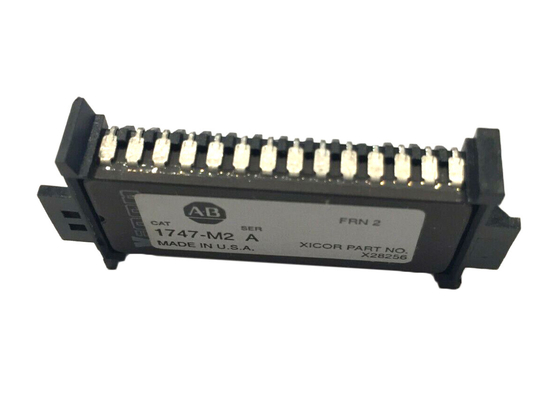

AB 1747-M2, dispositivo di memoria di SLC 500, 64.000 parole, bordo di PC dell'unità di elaborazione

Il 1747-M2 è un modulo di memoria compatibile per l'uso con AB SLC 500 Fixed style e Modular hardware style Programmable Logic Controller (PLC).Questo modulo di memoria ha una memoria di backup 4K integrataÈ installato su qualsiasi controller di stile fisso come 1747-L30A, 1747-L30C, 1747-L40A e 1747-L40C.È anche compatibile con controller modulari di stile hardware come SLC 5/01 con numeri di parti 1711-L511 e 1747-L514.; SLC 5/02 con numeri di parte 1747-L524.

Questo modulo è sensibile alle scariche elettrostatiche. Deve essere manipolato solo dai bordi e la zona di lavoro compresa deve essere priva di olio e sporcizia.indica che il particolare articolo è conforme alle direttive applicabili.

Questo modulo di memoria ha una specifica impostazione di jumper J1 quando viene montato sul processore.

I moduli di memoria vengono aggiunti per fornire un tipo di memoria non volatile.il processore è protetto dalla cancellazione indesiderata del programma poiché la memoria integrata fornita con ciascun processore è di tipo RAM. tipo di memoria RAM, simile ad altri dispositivi elettronici, perdono i dati memorizzati quando viene rimossa l'alimentazione.la memoria RAM dei processori è conservata da una batteria al litio con durata di due (2) anni.

Il 1747-M2 è stato progettato appositamente per consentire la registrazione di un programma utente con l'utilizzo di un programmatore PROM o di un software di programmazione RSLogix 500.

Al momento dell'installazione o della rimozione di questo modulo, assicurarsi che l'alimentazione del controller sia già stata spenta per evitare danni al modulo o guasti indesiderati del processore.È importante tenerlo vicino alla fine del supporto o ai bordi dell'alloggiamento in plastica perché lo sporco e l'olio della pelle sono corrosivi e possono influenzare le parti metalliche del moduloEvitare anche di sottoporre il modulo 1747-M2 a zone con possibili cariche elettrostatiche, in quanto queste possono alterare o addirittura distruggere la memoria.
