| Marchio: | GE Fanuc | Modello: | IC697HSC700 |
|---|---|---|---|
| Serie: | Serie 90-70 | Tipo di prodotto: | Contatore ad alta velocità |
| Velocità di elaborazione: | 200 chilocicli | Voltaggio di ingresso: | Una CC di 5 V |
| Gamma di tensione in ingresso: | 10-30 V DC | Voltaggio di uscita: | 30 V di corrente |
| Tipo dell'ingresso/uscita: | Logica positiva | Garanzia: | 1 anno |
| Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |
||

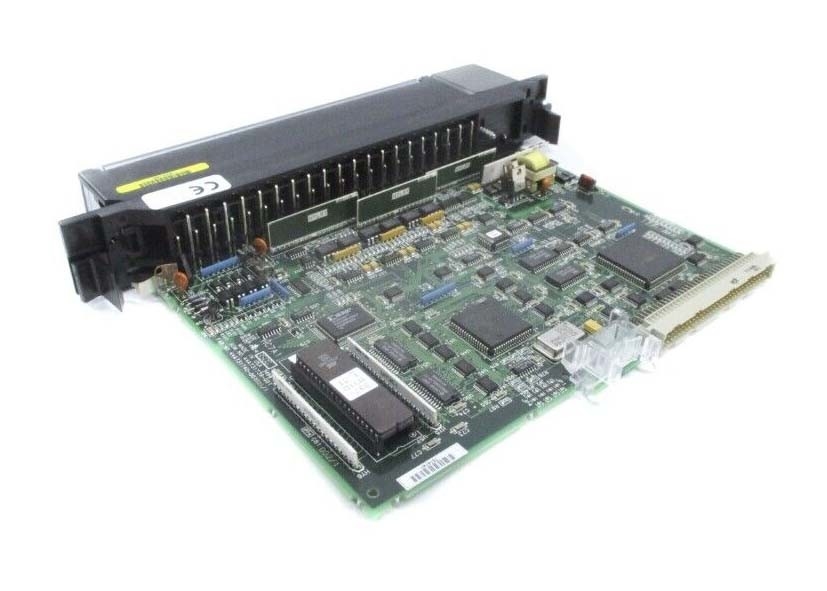

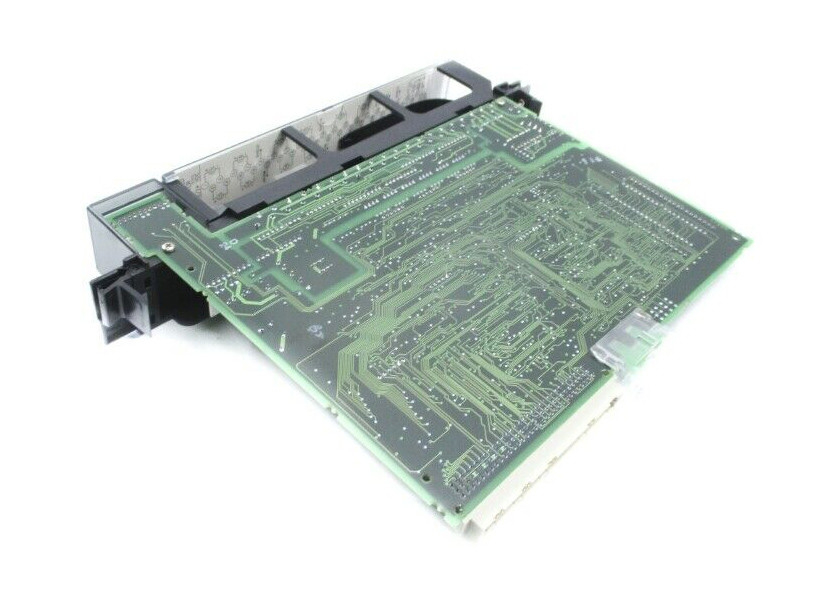

L'IC697HSC700 è un modulo HSC (High-Speed Counter) progettato per la serie 90-70 creata da GE Fanuc.12 ingressi a singola estremità o differenzialiQuesto modulo dispone anche di un oscillatore esterno e di un'uscita integrata +5 VDC.La configurazione viene completata tramite MS-DOS o Windows tramite Ethernet TCP/IP o la porta SNPLa funzione di configurazione è già installata sul dispositivo di programmazione, che può essere un PC compatibile.
Il modulo IC697HSC700 elabora direttamente segnali di impulsi rapidi (fino a 200 KHz o 800 KHz per il tipo E in modalità A Quad B. Le funzioni includono la capacità di rilevare gli input, elaborare i dati di conteggio degli input,e controllare le uscite senza richiedere la comunicazione alla CPU PLCIl modulo ha un'interfaccia PLC semplice e facile da usare ideale per applicazioni industriali, tra cui misuratori di portata delle turbine, provatori di contatori, misurazione della velocità, movimentazione dei materiali,e controllo del movimento/processo.
I tipi di contatori ad alta velocità per il modulo IC697HSC700 includono le configurazioni A, B, C, D ed E. I contatori hanno tutti 12 ingressi, quattro uscite (preset) e capacità di interruzione della scala PLC (opzionale).Le frequenze di conteggio per i tipi A-D sono massime 200 KHz con il filtro ad alta frequenza e 30 Hz con il filtro a bassa frequenza.. Gli input Count, Count Disable e Preload per ciascun contatore possono essere configurati per un filtro ad alta frequenza (2,5 microsecondi) o un filtro a bassa frequenza (12,5 millisecondi).
per il tipo E, la frequenza massima di conteggio con il filtro a bassa frequenza (12,5 millisecondi) è di 30 Hz; con il filtro ad alta frequenza (2,5 μs),i massimi sono di 200 kHz in modalità Up/Down e 800 kHz in modalità A Quad B. Gli ingressi Count, Count Disable e Preload per ciascun contatore possono utilizzare entrambi i filtri, tuttavia, gli ingressi Strobe e Strobe Disable utilizzano solo il filtro ad alta frequenza.Per ulteriori informazioni sulle caratteristiche operative del tipo, vedere il manuale dell'utente.
| Tipo di modulo: | Contatore ad alta velocità |
| Velocità di elaborazione | 200 kHz |
| Intervallo di tensione di ingresso: | 5 VDC o da 10 a 30 VDC |
| Intervallo di tensione di uscita: | 30VDC |
| Tipo di input/output: | Logica positiva |
| Consumo di energia: | 500mA @ 5VDC |
| Generale: | |
| ModuloTensione di funzionamento | 5 VDC (dal piano posteriore) |
| ModuloCurrentDrain | 1A + (10 mA x numero di uscite ON) + (1,6 x corrente dell'encoder) |
|
Tasso massimo di conto Tipo A - D e tipo E in modalità su/giù |
200 kHz |
| Tipo E in modalità A Quad B | 800 kHz |
| Punti di uscita | Azionato da 5V alimentati dall'utente, o da 10 a 30 VDC |
| LED | MODULO OK e O1 - O4 (stato del circuito di uscita) |
| Pico di isolamento di ingresso e uscita (1 secondo) |
di potenza superiore a 1500 volt |
| Stabilizzato | 30 V AC / DC |
|
Input VoltageRange TTL Non-TTL MagneticPickup (solo da I1 a I4) Limiti di ingresso (da I1 a I12) V.suV.Smettila. Potenza di codifica
Input FilterDelay da IN1 a IN8 Da IN9 a IN12 Input Input di impedenza Input di isteresi Cavo |
5 VDC |
| 10 a 30 VDC | |
| 400 mV | |
| TTL Non-TTL MagneticPickup | |
| 1.4V 8.0V 400 mV | |
| 0.8V 5.0V 200 mV | |
| 5 VDC, 500 mA @40¢°C (104¢°F), 300 mA @60¢°C | |
| (140¢°F) | |
| 10 ms o 2■ ■sselezionabile | |
| 2■ ■s | |
| 6 000 ohm | |
| 250 mV tipici | |
| Cable blindato raccomandato | |
| Lunghezza massima: 30 metri (100 piedi) | |
| Prodotti | |
| Tipo di uscita | PositiveLogic, isolato otticamente. |
| tensione massima di alimentazione | 30.0 VDC |
| MaximumOutputCurrent a 60¢°C (140¢°F) | 1.0 A per ogni uscita utilizzando una fonte da 10 a 30 VDC |
| OutputCurrent utilizzando alimentazione a 5 VDC | 20 mA tipici |
| Tensione della pinza di carico induttivo | ¥8,0 V tipica |
| Corrente di perdita in stato OFF | 10■ ■A per ogni uscita |
