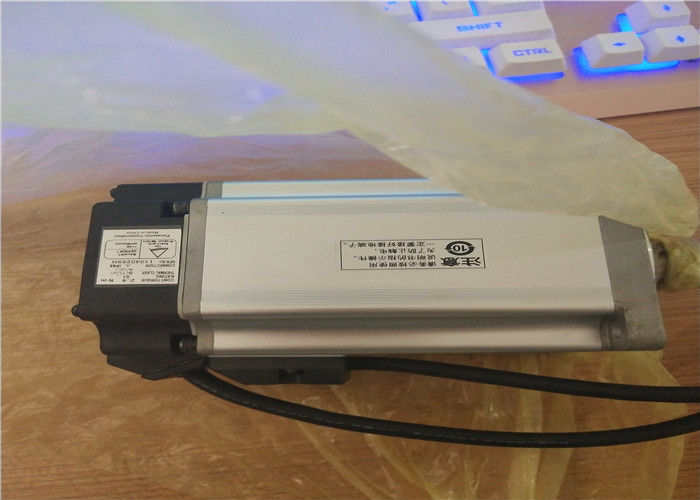

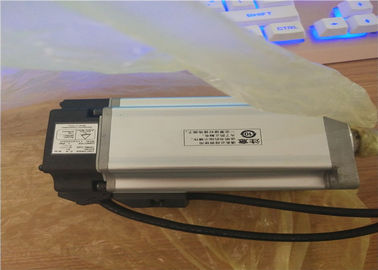

MHMD082G1V PANASONIC INDUSTRIAL DEVICES Servomotore industriale 100 200VAC
Dettagli:
| Luogo di origine: | Giappone |
| Marca: | Panasonic |
| Certificazione: | CE |
| Numero di modello: | MHMD082G1V |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Contact |
| Imballaggi particolari: | nuovo ed originale |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T, Unionm occidentale, PAYPAL |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Marca: | Panasonic | Numero modello: | MHMD082G1V |
|---|---|---|---|
| Paese di origine: | Giappone | Tipo: | Servo motore |
| Potenza - Valutazione: | 50 W. | Tensione - classificata: | 100, 200VAC |
| RPM: | 3000 rpm | Peso: | 0,705 lb (319,78 g) |
| Evidenziare: | servomotore a macchina ewing,servomotore AC |
||
Descrizione di prodotto
PANASONIC INDUSTRIAL DEVICES MHMD082G1V Servomotore industriale
MHMD082G1VDescrizione - Sì.
- Sì.- Sì.MHMD082G1VCaratteristiche- Sì.
- 1.
- Sì.Alta frequenza di risposta:Il motore e il sistema di azionamento possono raggiungere una frequenza di risposta ad alta velocità, con alcune fonti che indicano capacità fino a 2,0 kHz,che consente circuiti di controllo estremamente veloci e precisi per applicazioni impegnative. - 2.
- Sì.Capacità di controllo avanzate:Se abbinato al suo azionamento dedicato, il sistema offre funzionalità come soppressione della risonanza e funzioni di controllo per compensare la rigidità meccanica, l'auto-tuning in tempo reale,e controllo a circuito chiuso completo con una scala esterna ad alta precisione per una maggiore precisione del sistema. - 3.
- Sì.Freno elettromagnetico integrato:Il motore è dotato di un freno integrato, che è essenziale per mantenere una posizione in caso di perdita di potenza o per fermare in modo sicuro gli assi verticali per evitare cadute. - 4.
- Sì.Progettazione ad alta inerzia:Come modello ad alta inerzia (serie MHMD), questo motore è adatto per guidare carichi con maggiore inerzia, fornendo una migliore stabilità e controllo in tali applicazioni rispetto ai modelli a bassa inerzia - 5.
- Sì.Rating di protezione elevato:Il motore vanta un livello di protezione IP56, che lo rende resistente alla polvere e ai potenti getti d'acqua, il che migliora la sua durata e l'idoneità per ambienti industriali difficili.
- Sì.- Sì.MHMD082G1VMateriali e applicazioni - Sì.
- •
- Sì.Applicazioni: comunemente utilizzati in applicazioni quali macchine CNC, braccia robotizzate, apparecchiature di imballaggio, sistemi di movimentazione dei materiali,e linee di montaggio automatizzate dove è necessario un posizionamento preciso e una coppia elevata.
- Sì.- Sì.MHMD082G1VParametri tecnici chiave - Sì.
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Articolo | Specificità |
|---|---|
| Numero della parte | MHMD082G1V |
| Dettagli del prodotto | Alta inerzia, tipo filo a piombo, IP65 |
| Nome di famiglia | MINAS A5 |
| Serie | Serie MHMD |
| Tipo | Alta inerzia |
| Classe di protezione | Protezione IP65 |
| Riguardo al recinto | Salvo la parte rotante dell'albero di uscita e dell'estremità del filo conduttore. |
| Condizioni ambientali | Per ulteriori dettagli, si rimanda al manuale d'uso. |
| Dimensione quadrata della flangia | 80 mm quadrati. |
| Dimensione della flangia (mm) | 80 |
| Configurazione di uscita del motore | Cavi di piombo |
| Collegamento di codificatore del motore | Cavi di piombo |
| Capacità di alimentazione (kVA) | 1.3 |
| Specifiche di tensione (V) | 200 |
| Potenza nominale (W) | 750 |
| Corrente nominale (A rms) | 4.0 |
| Trattenere il freno | con |
| Massa (kg) | 3.3 |
| Sigillo di olio | con |
| Fabbricazione | Tastiera, tocco centrale |
| Torsione nominale (N ⋅ m) | 2.4 |
| Torsione massima momentanea (N ⋅ m) | 7.1 |
| Corrente massima (A 0-p) | 17.0 |
| Frequenza di frenatura rigenerativa (temi/min) | Senza opzione: Nessun limite Con opzione: Nessun limite Opzione (resistenza di rigenerazione esterna) Parte n. : DV0P4283 |
| Riguardo alla frequenza di frenata rigenerativa | Si prega di fare riferimento ai dettagli di [Descrizione delle specifiche del motore], nota: 1 e 2. |
| Velocità di rotazione nominale (r/min) | 3000 |
| Velocità di rotazione massima (r/min) | 4500 |
| Inerzia del rotore (x10- 4 kg ⋅ m2) | 1.61 |
| Relazione di inerzia raccomandata | 20 volte o meno |
| Circa il rapporto tra il momento di inerzia raccomandato del carico e del rotore | Si prega di fare riferimento ai dettagli di [Descrizione delle specifiche del motore],Nota: 3. |
| Codificatore rotativo: specifiche | 20 bit Sistema incrementale |
| Encoder rotativo: Risoluzione | 1048576 |
Specifiche dei freni
| Articolo | Specificità |
|---|---|
| Torsione di attrito statico (N ⋅ m) | 2.45 o più |
| Tempo di attivazione (ms) | 70 o meno |
| Tempo di rilascio (ms) | 20 o meno |
| Corrente di eccitazione (DC) (A) | 0.42 |
| Voltaggio di rilascio (DC) (V) | 1 o più |
| tensione di eccitazione (DC) (V) | 24 ± 1.2 |
| Le specifiche dei freni | Questo freno verrà rilasciato quando viene attivato. Non utilizzare questo dispositivo per frenare il motore in movimento. Si prega di consultare i dettagli di [Descrizione delle specifiche del motore], "Specificità del freno di tenuta integrato" e "Nota sulla pagina [Specificità del motore], nota: 4. |
Carico ammissibile
| Articolo | Specificità |
|---|---|
| Durante il montaggio: carico radiale direzione P (N) | 686 |
| Durante il montaggio: carico di spinta A-direzione (N) | 294 |
| Durante l'assemblaggio: carico di spinta direzione B (N) | 392 |
| Durante il funzionamento: carico radiale direzione P (N) | 392 |
| Durante il funzionamento: carico di spinta A, direzione B (N) | 147 |
| Per quanto riguarda il carico ammissibile | Per ulteriori dettagli, si rimanda alla [Descrizione delle specifiche del motore] "Trasporto ammissibile all'albero di uscita". |
