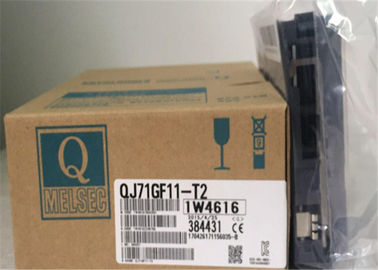

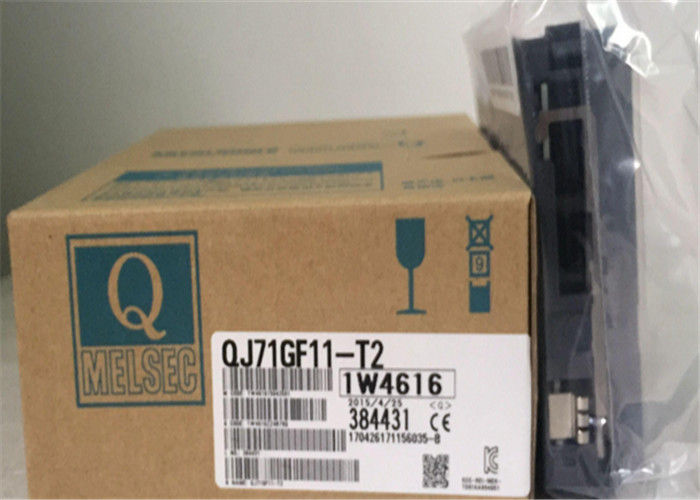

QJ71GF11-T2 Modulo di alimentazione ridondante universale Mitsubishi 100 - 240 V CA
Dettagli:
| Luogo di origine: | Giappone |
| Marca: | MITSUBISHI |
| Certificazione: | CE |
| Numero di modello: | QJ71GF11-T2 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Contact |
| Imballaggi particolari: | nuovo ed originale |
| Tempi di consegna: | 5-7 giorni |
| Termini di pagamento: | T/T, Western Union, Paypal |
| Capacità di alimentazione: | 100 |
|
Informazioni dettagliate |
|||
| Marca: | Mitsubishi | Numero Modenl: | QJ71GF11-T2 |
|---|---|---|---|
| Paese di origine: | Giappone | Capacità del programma: | 8 punti di K |
| velocità di elaborazione di funzionamento di base (istruzione di LD): | 0,12 μs | Ingresso: | un CA di 100 - 240 V |
| Produzione: | 5 V DC/3 A | Tipo: | Modulo di alimentazione ridondante |
| Evidenziare: | modulo di interfaccia analogica,modulo di ridondanza del diodo |
||
Descrizione di prodotto
QJ71GF11-T2 Modulo di alimentazione ridondante universale Mitsubishi
QJ71GF11-T2 Descrizione
Il Mitsubishi QJ71GF11-T2 è un modulo Master/Locale di rete CC-Link IE Field Network progettato per la serie MELSEC-Q di controllori logici programmabili (PLC). Consente la comunicazione dati ad alta velocità e ad alta capacità all'interno di una rete industriale, consentendo a una stazione master di comunicare con più stazioni slave. Questo modulo utilizza la tecnologia Gigabit Ethernet (1000BASE-T), supportando velocità di comunicazione fino a 1 Gbps. È progettato per funzionare specificamente con le CPU generiche di Mitsubishi (con requisiti specifici di numero di serie) e non può essere utilizzato con CPU ad alte prestazioni. La sua funzione principale è quella di facilitare topologie di rete industriali robuste e flessibili per un controllo dell'automazione semplificato
QJ71GF11-T2 Caratteristiche
- •
Comunicazione ad alta velocità: supporta una velocità di comunicazione di 1 Gbps utilizzando la tecnologia Ethernet 1000BASE-T standard, consentendo uno scambio di dati estremamente veloce e tempi di ciclo ridotti
. - •
Topologie di rete flessibili: supporta topologie di rete lineari, star e anello, o una combinazione di queste. Ciò offre una flessibilità significativa per la progettazione di layout di rete adatti a diverse configurazioni di fabbrica
. - •
Ampia capacità di rete: può collegare fino a 121 stazioni su una singola rete (1 stazione master e 120 stazioni slave), supportando un gran numero di dispositivi
. - •
Elevata capacità di dati: offre notevoli punti di collegamento per lo scambio di dati, inclusi 16K punti ciascuno per RX e RY e 8K punti ciascuno per RWr e RWw a livello di rete
. - •
Cavi Ethernet standard: utilizza cavi Ethernet a doppino intrecciato schermato (STP) di categoria 5e o superiore, disponibili in commercio, che contribuiscono a ridurre i costi di cablaggio
. - •
Facile integrazione con gli strumenti di programmazione: consente una facile connessione al software di programmazione come GX Works2. È dotato di rilevamento automatico del cavo incrociato/diretto e di una configurazione IP semplificata per le connessioni dirette alla CPU, semplificando la configurazione della rete
.
QJ71GF11-T2 Materiale e applicazioni principali
- •
Materiale: Costruito con componenti elettronici di grado industriale su schede a circuito stampato (PCB), alloggiati in un involucro resistente progettato per resistere alle sollecitazioni meccaniche, alle vibrazioni e al rumore elettrico tipici degli ambienti industriali.
- •
Applicazioni principali: Questo modulo è progettato per l'automazione industriale e i sistemi di controllo di processo in cui la comunicazione dati ad alta velocità e affidabile è essenziale. Le applicazioni tipiche includono:
- •
Linee di automazione di produzione su larga scala
- •
Sistemi di controllo di processo in settori come chimica, petrolio e gas
- •
Sistemi di gestione degli edifici
- •
Controllo degli impianti di trattamento delle acque e delle acque reflue
- •
Sistemi di imballaggio e movimentazione dei materiali
- •
QJ71GF11-T2 Specifiche chiave
|
Parametro |
Specifiche |
|---|---|
| Numero modello | QJ71GF11-T2 |
| Tipo di modulo | Modulo Master/Locale di rete CC-Link IE Field Network |
| PLC compatibile | Serie MELSEC-Q (solo CPU generica) |
| Numero di stazioni | 121 max (1 Master, 120 Slave) |
| Velocità di comunicazione | 1 Gbps |
| Topologia di rete | Lineare, Star, Anello |
| Cavo di comunicazione | CAT5e o superiore, Doppino intrecciato schermato (STP) |
| Distanza massima tra le stazioni | 100 m |
| Distanza totale di estensione | 12000 m (Lineare, 121 stazioni) |
| Punti di collegamento (rete) | RX/RY: 16K punti ciascuno; RWr/RWw: 8K punti ciascuno |
| Punti I/O occupati | 32 punti (Intelligenti) |
| Consumo di corrente interno (DC5V) | 0,85 A |
| Dimensioni (H × L × P) | 98 mm × 27,4 mm × 115 mm |
| Peso | 0,18 kg |
