Mitsubishi QD75P4 Modello Universale Modulo Alimentazione Ridondante 8 K Passi

Name: Mitsubishi QD75P4 Modello Universale Modulo Alimentazione Ridondante 8 K Passi
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: QD75P4
Price: 10000.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Giappone
Marca:	MITSUBISHI
Certificazione:	CE
Numero di modello:	QD75P4

Informazione dettagliata

Luogo di origine:

Giappone

Marca:

MITSUBISHI

Certificazione:

Numero di modello:

QD75P4

Marca:

Mitsubishi

Numero Modenl:

QD75P4

Paese di origine:

GIAPPONE

Capacità del programma:

8 punti di K

velocità di elaborazione di funzionamento di base (istruzione di LD):

0,12 μs

Ingresso:

un CA di 100 - 240 V

Produzione:

5 V DC/3 A

Tipo:

Modulo di alimentazione ridondante

Evidenziare:

High Light

Evidenziare:

modulo di alimentazione del plc

modulo di ridondanza del diodo

Trading Information

Quantità di ordine minimo:

Prezzo:

Contact

Imballaggi particolari:

nuovo ed originale

Tempi di consegna:

5-7 giorni

Termini di pagamento:

T/T, Western Union, Paypal

Capacità di alimentazione:

100

Descrizione di prodotto

Mitsubishi QD75P4 Modulo di alimentazione ridondante modello universale

QD75P4 Descrizione

Il Mitsubishi QD75P4 è un modulo di posizionamento a 4 assi altamente versatile, progettato per l'uso con la serie MELSEC-Q di Programmable Logic Controller (PLC). Questo modulo fornisce un controllo del movimento dedicato e ad alte prestazioni, scaricando i calcoli complessi dalla CPU principale per garantire un controllo preciso e sincronizzato dei servomotori o dei motori passo-passo. È ideale per applicazioni che richiedono un posizionamento punto-punto multi-asse, come l'assemblaggio automatizzato, i sistemi pick-and-place e i macchinari CNC. Il QD75P4 comunica con gli amplificatori tramite uscita treno di impulsi (open-collector) e supporta un'ampia gamma di modalità di controllo, rendendolo un componente fondamentale per la costruzione di sistemi di controllo del movimento sofisticati.

QD75P4 Caratteristiche

•
Controllo indipendente a 4 assi:Può controllare fino a 4 assi simultaneamente e indipendentemente, consentendo complesse sequenze di macchine multi-asse.
•
CPU di movimento dedicata:Scarica il controllo del posizionamento dalla CPU PLC principale, garantendo un funzionamento stabile e ad alta velocità senza influire sul tempo di scansione del programma principale.
•
Metodi di controllo multipli:Supporta vari metodi di posizionamento tra cui:
- •
  Controllo del posizionamento (PTP):Si sposta in posizioni assolute o relative specificate.
- •
  Controllo della velocità:Esegue un asse a una velocità costante specificata.
- •
  Jogging:Per il posizionamento manuale e l'impostazione della macchina.
- •
  Interpolazione lineare:Sincronizza 2 o 3 assi per muoversi in un percorso rettilineo.
•
Impostazione dati flessibile:I dati di posizionamento (posizione target, velocità, tempo di accelerazione/decelerazione) possono essere impostati e memorizzati nella memoria buffer del modulo e richiamati dal programma PLC.
•
Controllo fluido:Dispone di accelerazione/decelerazione a curva a S per ridurre gli urti meccanici e le vibrazioni durante le partenze e gli arresti.
•
Facile configurazione con GX Works2:La configurazione e la programmazione sono semplificate utilizzando il software di ingegneria integrato di Mitsubishi, GX Works2, che fornisce schermate di configurazione dedicate per i parametri di posizionamento.

QD75P4 Materiale e usi principali

•
Materiale:Il modulo è costruito con un robusto alloggiamento in plastica (PC/ABS) e un connettore/gabbia in metallo, progettati per resistere al rumore elettrico, alle vibrazioni e alle variazioni di temperatura tipiche degli ambienti industriali.
•
Usi principali:
- •
  Macchinari automatizzati:Controllo del movimento di bracci, tavoli e portali in macchine di assemblaggio e confezionamento.
- •
  Produzione di semiconduttori:Manipolazione e posizionamento precisi di wafer.
- •
  Macchine utensili:Controllo degli assi per operazioni di foratura, fresatura e taglio.
- •
  Integrazione robotica:Agire come controller di movimento per sistemi robotici di tipo cartesiano o a portale.
- •
  Movimentazione materiali:Indicizzazione della linea di trasporto e posizionamento del prodotto.

QD75P4 Parametri importanti

Parametro	Specifica
Modello	QD75P4
Serie	Serie MELSEC-Q
Numero di assi controllati	4 assi
Tipo di uscita	Uscita treno di impulsi (Open-collector)
Frequenza massima degli impulsi di uscita	200k impulsi/secondo
Metodo di controllo	Posizionamento PTP (Point-to-Point), controllo della velocità, Jogging, Interpolazione lineare (2/3 assi)
Punti di posizionamento	600 punti massimo (per asse), impostati tramite memoria buffer
Controllo accelerazione/decelerazione	Schema trapezoidale o a curva a S
Punti I/O occupati	32 punti I/O (16 ingressi / 16 uscite) sull'unità base PLC
Alimentazione esterna	24V CC ±10% (per il circuito di uscita, separato dall'alimentazione PLC)
Consumo di corrente (5VCC)	0,65 A (dall'unità base principale)
Servomotori supportati	Serie Mitsubishi MR-J4, MR-J3, MR-J2 (e equivalenti compatibili)
Software di programmazione/configurazione	GX Works2

性能仕様

制御軸数
補間機能
制御方式
制御単位
位置決めデータ
バックアップ
位置決め	位置決め方式	PTP制御
		速度・位置切換え制御
		位置・速度切換え制御
		軌跡制御
	位置決め範囲	アブソリュート方式
		インクリメント方式
		速度・位置切換え制御(INCモード)／位置・速度切換え制御
		速度・位置切換え制御(ABSモード)
	速度指令
	加減速処理
	加減速時間
	急停止減速時間
始動時間	1軸直線制御
	1軸速度制御
	2軸直線補間制御(合成速度)
	2軸直線補間制御(基準軸速度)
	2軸円弧補間制御
	2軸速度制御
	3軸直線補間制御(合成速度)
	3軸直線補間制御(基準軸速度)
	3軸速度制御
	4軸直線補間制御
	4軸速度制御
	始動時間が延びる要因
パルス出力方式
最大出力パルス
サーボ間の最大接続距離
外部配線接続方式
	適合コネクタ
入出力占有点数
DC5V内部消費電流
外形寸法	高さ(H)
	幅(W)
	奥行き(D)
質量

4軸

2軸,3軸,4軸直線補間
2軸円弧補間

PTP(Point To Point)制御
軌跡制御(直線,円弧とも設定可)
速度制御
速度・位置切換え制御
位置・速度切換え制御

mm,inch,degree,pulse

600データ／軸

パラメータ,位置決めデータ,ブロック始動データはフラッシュROMで保存可(バッテリレス)

インクリメント方式／アブソリュート方式

インクリメント方式

インクリメント方式／アブソリュート方式

・-214748364.8～214748364.7µm
・-21474.83648～21474.83647inch
・0～359.99999degree
・-2147483648～2147483647 pulse

・-214748364.8～214748364.7µm
・-21474.83648～21474.83647inch
・-21474.83648～21474.83647degree
・-2147483648～2147483647 pulse

・0～214748364.7µm
・0～21474.83647inch
・0～21474.83647degree
・0～2147483647 pulse

・0～359.99999degree

0.01～20000000.00mm/min
0.001～2000000.000inch/min
0.001～2000000.000degree/min
1～1000000 pulse/s

台形加減速,S字加減速

1～8388608ms
加速時間,減速時間とも4パターン設定可

1～8388608ms

6ms

7ms

6ms

7ms

6ms

7ms

下記条件の場合は,下記に記載の時間を加算する.
・S字加減速選択のとき:0.5ms
・他の軸が動作中のとき:1.5ms
・連続位置決め制御のとき:0.2ms
・連続軌跡制御のとき:1.0ms

オープンコレクタ出力

200k pulse/s

40ピンコネクタ×2

A6CON1,A6CON2,A6CON4(別売)

32点(I/O割付:インテリ 32点)

0.58A

98mm

27.4mm

90mm

0.16kg

Our advantage Products:

[Honeywell]Module DCS / PLC

[Emerson]DeltaV Module / Servo Motor

[ABB]Input Output Module

[AB]Module / Touch Screen

[Rosemount]Pressure and Temperature Transmitter

[Yokogawa]Pressure Transmitter

[Yaskawa]Servo Drive / Servo Motor

[Mitsubishi]Servo Drive / Servo Motor

[GE]IC69 Series PLC/ Fanuc Servo Motor and Drive

(Modicon,SMC,SICK,NORGREN,Siemens etc.)

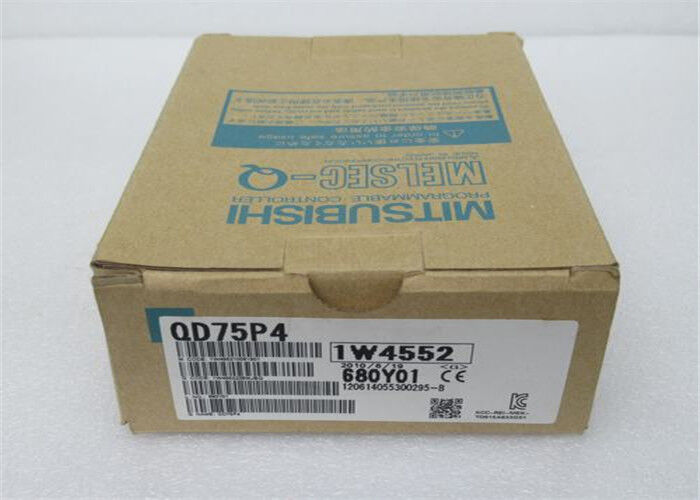

Mitsubishi QD75P4 Modello Universale Modulo Alimentazione Ridondante 8 K Passi 0
