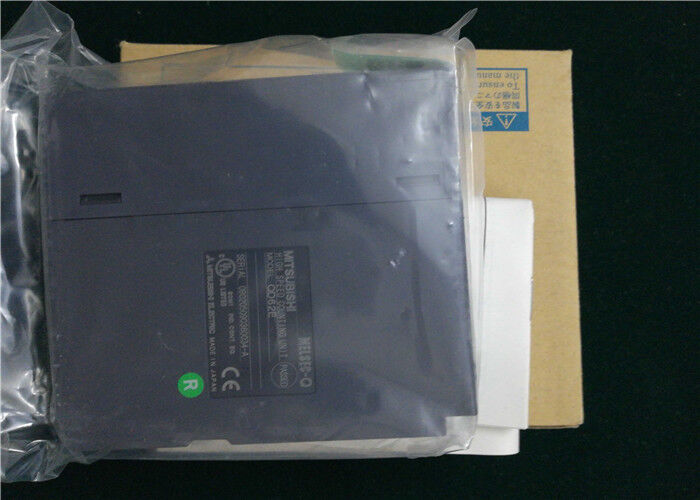

QD62E Modulo di alimentazione ridondante universale Mitsubishi
QD62E Descrizione
Il Mitsubishi QD62E è un modulo contatore ad alta velocità progettato per la serie MELSEC-Q dei Programmable Logic Controller (PLC). Questo modulo specializzato è responsabile del conteggio accurato degli impulsi ad alta velocità provenienti da sensori e encoder industriali, essenziale per il posizionamento preciso, il controllo della velocità e le applicazioni di misurazione. Si collega direttamente all'unità base del PLC e viene programmato e configurato utilizzando il software GX Works2, integrandosi perfettamente nel sistema di controllo MELSEC-Q. Il QD62E è un componente fondamentale nei sistemi di automazione che richiedono un'acquisizione dati affidabile e veloce da dispositivi che generano impulsi.
QD62E Caratteristiche
- •
Conteggio ad alta velocità a doppio canale:Il modulo è dotato di due canali contatori indipendenti, che gli consentono di gestire gli ingressi da due diverse sorgenti di segnale contemporaneamente (ad esempio, due encoder).
- •
Elevata velocità di conteggio:In grado di contare fino a 200 kHz (200.000 impulsi al secondo) per ingressi di fase differenziale e 500 kHz per ingressi ad anello/direzione impulsi, rendendolo adatto per macchinari ad alta velocità.
- •
Modalità di conteggio multiple:Supporta varie modalità di conteggio per adattarsi a diverse applicazioni:
- •
Contatore lineare:Può contare fino a un valore a 32 bit con segno (+/- 2.147.483.647).
- •
Contatore ad anello:Conta all'interno di un intervallo definito dall'utente (da 0 a un limite superiore impostato), ideale per applicazioni come tavole rotanti.
- •
Modalità di ingresso flessibili:Accetta diversi tipi di segnali di ingresso, tra cui:
- •
Ingresso di fase differenziale (fase A/B) (200 kHz):Per determinare la direzione e la posizione con encoder a quadratura.
- •
Ingresso impulso/direzione (500 kHz):Per il semplice conteggio avanti/indietro.
- •
Ingresso impulso su/giù (500 kHz):Un metodo alternativo per il conteggio bidirezionale.
- •
Uscita di confronto hardware:Ogni canale ha un'uscita di coincidenza basata su hardware (Y0, Y1) che si attiva con un ritardo minimo quando il valore del conteggio corrisponde a un valore preimpostato, consentendo azioni di controllo estremamente precise e ad alta velocità come l'emissione di un segno o l'arresto di un asse.
- •
Facile integrazione con GX Works2:La configurazione, come l'impostazione delle modalità di conteggio e dei valori preimpostati, viene eseguita in modo intuitivo all'interno del software di programmazione MELSEC standard, semplificando l'installazione e la manutenzione.
QD62E Materiali e applicazioni
- •
Materiali:Il modulo è costruito con un robusto telaio in acciaio e utilizza una plastica ignifuga (ABS/PC) per l'involucro. I componenti elettronici sono montati su un PCB di alta qualità e il morsettiera è tipicamente realizzata in plastica resistente al calore e durevole con contatti metallici.
- •
- •
Controllo del posizionamento di precisione:Controllo della posizione di assi motorizzati con servomotore o motore passo-passo.
- •
Misurazione della lunghezza:Misurazione della lunghezza dei materiali nella produzione di fili, cavi o tessuti.
- •
Monitoraggio della velocità:Monitoraggio della velocità di rotazione di alberi, rulli o turbine.
- •
Linee di assemblaggio automatizzate:Per il conteggio della presenza di parti, il posizionamento del nastro trasportatore e il coordinamento del braccio robotico.
QD62E Parametri importanti
Le specifiche chiave per il modulo contatore ad alta velocità Mitsubishi QD62E sono riepilogate nella tabella seguente.
|
|
|
|
|
|
|
I canali sono indipendenti.
|
|
Velocità massima di conteggio
|
200 kHz (fase differenziale) / 500 kHz (impulso/direzione, su/giù)
|
La velocità dipende dalla modalità di ingresso selezionata.
|
|
|
Lineare a 32 bit con segno: da -2.147.483.648 a +2.147.483.647
Anello a 32 bit: da 0 a Valore di impostazione anello
|
|
|
Livello del segnale di ingresso
|
Driver di linea differenziale (ad esempio, RS-422-A), 5V/12V/24V CC
|
Compatibile con le uscite standard degli encoder industriali.
|
|
|
Fase differenziale (fase A/B x1/x4), impulso/direzione, su/giù
|
Selezionabile per canale.
|
|
|
2 punti per canale (Y0, Y1)
|
Uscita transistor (sink/source).
|
|
|
|
Selezionabile tramite cablaggio dei terminali.
|
|
|
|
L'alimentazione viene fornita dall'unità base principale del PLC.
|
|
|
Isolamento con fotoaccoppiatore tra ingressi e PLC.
|
Fornisce immunità al rumore e protegge il PLC.
|
|
|
|
Conta verso il conteggio totale dei punti I/O del PLC.
|
|
|
|
Deve essere installato su un'unità base MELSEC-Q.
|
|
|
27,8 (H) x 98 (W) x 99,5 (D) mm
|
性能仕様
| チャンネル数 |
| 計数速度切換設定 |
| カウント入力信号 |
相 |
| 信号レベル(φA,φB) |
| カウンタ |
計数速度(最高) |
| 計数範囲 |
| 型式 |
| 最小カウントパルス幅(デューティ比50％) |
|
| 一致検出 |
比較範囲 |
| 比較結果 |
| 外部入力 |
プリセット |
| ファンクションスタート |
| 外部出力 |
一致出力 |
| 外部配線接続方式 |
|
| 適合コネクタ |
| 入出力占有点数 |
| DC5V内部消費電流 |
| 外形寸法 |
高さ(H) |
| 幅(W) |
| 奥行き(D) |
| 質量 |
|
2 canali
|
|
200k(100k～200kpps),100k(10k～100kpps),10k(10kpps以下)
|
|
1 fase di ingresso (1 volta／2 volte), 2 fasi di ingresso (1 volta／2 volte／4 volte), ingresso CW/CCW
|
|
DC5/12/24V 2～5mA
|
|
200k impulsi/s,100k impulsi/s,10k impulsi/s
|
|
32 bit con segno binario (-2147483648～2147483647)
|
|
Funzione contatore preimpostato SU/GIÙ + contatore ad anello
|
|
200k impulsi/s: 5µs (ON/OFF ciascuno 2,5µs), differenza di fase minima a 2 fasi: 1,25µs
100k impulsi/s: 10µs (ON/OFF ciascuno 5µs), differenza di fase minima a 2 fasi: 2,5µs
10k impulsi/s: 100µs (ON/OFF ciascuno 50µs), differenza di fase minima a 2 fasi: 25µs
|
|
Binario a 32 bit con segno
|
|
Valore impostato < valore di conteggio
Valore impostato = valore di conteggio
Valore impostato > valore di conteggio
|
|
DC5/12/24V 2～5mA
|
|
DC5/12/24V 2～5mA
|
|
Uscita transistor (tipo sorgente): 2 punti/canale
DC12/24V 0.1A/1 punto, 0.4A/1 comune
|
|
Connettore a 40 pin
|
|
A6CON1, A6CON2, A6CON3, A6CON4 (venduti separatamente)
|
|
16 punti (assegnazione I/O: 16 punti intelligenti)
|
|
0.33A
|
|
98mm
|
|
27.4mm
|
|
90mm
|
|
0.11kg
|
