QD60P8-G Modello universale modulo di alimentazione ridondante da 100 a 240 V AC 0,12 μS

QD60P8-G Descrizione

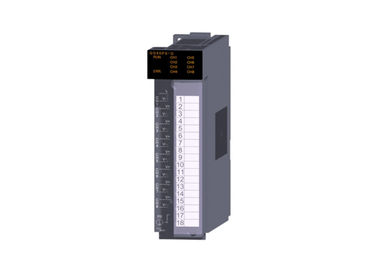

IlQD60P8-Gè un modulo di ingresso a impulso a canale isolato ad alte prestazioni progettato per sistemi di controllo modulari di automazione industriale.È specializzata nel preciso conteggio e misurazione dei segnali di impulso digitali esterni, che fornisce dati in tempo reale sulla velocità, rotazione, portata, lunghezza e quantità cumulative.supporta input di tensione continua versatili e funzioni di conteggio multiple, garantendo l'acquisizione di dati stabili e affidabili in ambienti industriali complessi.



• 8 Canali isolati indipendenti: offre 8 canali di ingresso a impulsi separati con completo isolamento elettrico (1780VAC/1min) tra i canali, evitando interferenze del segnale e migliorando la stabilità del sistema.
• Compatibilità a larga tensione: supporta sia segnali di ingresso a impulsi 5VDC che 12-24VDC, garantendo la compatibilità con una vasta gamma di codificatori e sensori.
• Velocità di conteggio regolabile: filtro di ingresso selezionabile per velocità di conteggio precise da 0,1pps a 30kpps, adattabile a varie frequenze del segnale.
• Conteggio multifunzione: integra funzioni di pre-scaling, media mobile, conteggio cumulativo e campionamento per un'elaborazione dei dati flessibile.
• Detezione flessibile del bordo del segnale: consente la selezione del conteggio sul bordo ascendente o discendente degli impulsi di ingresso.
• Aggiornamento dati ad alta velocità: aggiorna i valori dell'impulso di ingresso ogni 10 ms per un feedback tempestivo e reattivo dei dati.
• Supporto di sostituzione online: Consente la sostituzione del modulo senza spegnere l'intero sistema, riducendo al minimo i tempi di inattività.
• Configurazione semplice: Compatibile con strumenti software dedicati per l'impostazione, il monitoraggio e la diagnosi di stato dei parametri intuitivi.
• Robustezza industriale: costruito per ambienti difficili con forti capacità anti-interferenza e certificazioni di sicurezza complete.

QD60P8-GMateriali e applicazioni

Materiale

• Abitazione: ABS, plastica di ingegneria ad alta resistenza e ignifughe, che fornisce durabilità e isolamento elettrico.
• Tavola di circuito: Tavola epossidica in fibra di vetro FR-4 a più strati per una maggiore integrità del segnale e stabilità termica.
• Componenti interni: circuiti integrati industriali, isolatori ottici per l'isolamento dei canali e resistori/condensatori di alta precisione.
• Connettori: blocchi terminali a vite per collegamenti di cablaggio di campo sicuri e affidabili.
• Protezione: schermatura interna in metallo elettroplata per ridurre al minimo le interferenze elettromagnetiche (EMI).

Applicazioni tipiche

• Monitoraggio della posizione e della velocità: connessione a codificatori rotanti e sensori lineari per un feedback preciso della posizione e della velocità nei sistemi di trasporto.
• Conteggio della linea di produzione: conteggio di prodotti, parti o imballaggi su linee di montaggio e imballaggio.
• Misurazione del flusso: calcolo dei flussi istantanei e cumulativi utilizzando flussometri a impulso-uscita.
• Misurazione della lunghezza: Misura della lunghezza del materiale (es. filo, tessuto, lamiera) nelle macchine di lavorazione.
• Detezione della velocità di rotazione: monitoraggio della velocità del motore, della velocità del ventilatore e della rotazione dell'albero in varie apparecchiature.
• Automazione industriale: integrato in sistemi PLC per macchine utensili, robotica, tessile, stampa e apparecchiature di movimentazione dei materiali.

QD60P8-GParametri importanti
