Casa. > prodotti >

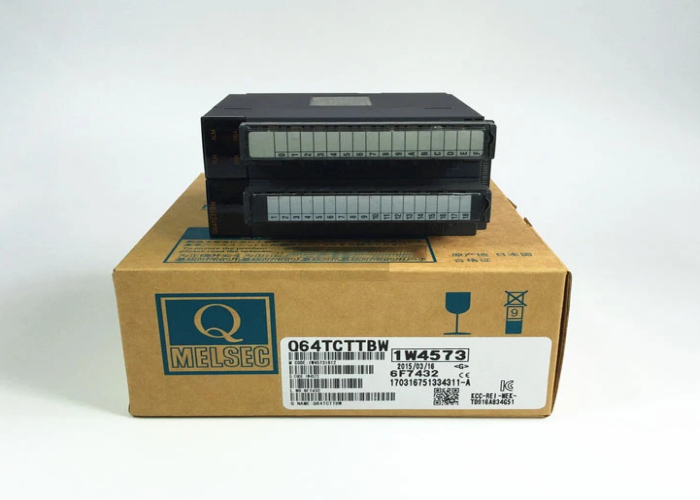

Q64TCTTBW Modulo di alimentazione ridondante universale Mitsubishi, modello rosso, da 100 a 240 V CA

Name: Q64TCTTBW Modulo di alimentazione ridondante universale Mitsubishi, modello rosso, da 100 a 240 V CA
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q64TCTTBW
Price: 10000.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Giappone
Marca:	MITSUBISHI
Certificazione:	CE
Numero di modello:	Q64TCTTBW

Informazione dettagliata

Luogo di origine:

Giappone

Marca:

MITSUBISHI

Certificazione:

Numero di modello:

Q64TCTTBW

Marca:

Mitsubishi

Numero Modenl:

Q64TCTTTBW

Paese di origine:

GIAPPONE

Capacità del programma:

8 punti di K

velocità di elaborazione di funzionamento di base (istruzione di LD):

0,12 μs

Ingresso:

un CA di 100 - 240 V

Produzione:

5 V DC/3 A

Tipo:

Modulo di alimentazione ridondante

Evidenziare:

High Light

Evidenziare:

modulo di alimentazione del plc

modulo di ridondanza del diodo

Trading Information

Quantità di ordine minimo:

Prezzo:

Contact

Imballaggi particolari:

nuovo ed originale

Tempi di consegna:

5-7 giorni

Termini di pagamento:

T/T, Western Union, Paypal

Capacità di alimentazione:

100

Descrizione di prodotto

Q64TCTTBW Modulo di alimentazione ridondante universale Mitsubishi, modello rosso

Q64TCTTBW Descrizione

Il Mitsubishi Q64TCTTBW è un modulo di ingresso termocoppia ad alta velocità e alta precisione per la serie MELSEC-Q di PLC (Programmable Logic Controller). Questo modulo è progettato per collegare direttamente le termocoppie senza richiedere un condizionatore di segnale o un trasmettitore esterno. Converte i piccoli segnali in millivolt dalle termocoppie in valori digitali, fornendo dati accurati sulla temperatura alla CPU per il controllo e il monitoraggio dei processi. La "BW" nel nome del modello indica che questo modulo è conforme alla direttiva europea RoHS2 (2011/65/UE), che limita l'uso di determinate sostanze pericolose.

Q64TCTTBW Caratteristiche

•
Ingresso a quattro canali:Può collegare fino a quattro termocoppie contemporaneamente, risparmiando spazio e costi rispetto all'utilizzo di singoli trasmettitori.
•
Campionamento ad alta velocità:Offre una velocità di conversione rapida di 80 ms per canale (320 ms per tutti e 4 i canali), consentendo una risposta rapida alle variazioni di temperatura.
•
Ampio supporto termocoppia:Compatibile con un'ampia gamma di tipi di termocoppie internazionali (ad esempio, J, K, T, R, S, B, E, N, PLII, W5Re/W26Re), offrendo grande flessibilità per diverse esigenze applicative e intervalli di temperatura.
•
Alta precisione:Presenta un'alta risoluzione (per alcuni tipi fino a 0,1°C) e precisione, garantendo una misurazione affidabile della temperatura per processi critici.
•
Compensazione del giunto freddo integrata:Include un circuito di compensazione integrato, eliminando la necessità di un compensatore del giunto freddo esterno e semplificando il cablaggio.
•
Funzione di rilevamento della disconnessione:Può rilevare automaticamente se un filo della termocoppia è rotto (circuito aperto) e notificare la CPU del PLC, il che è fondamentale per le funzioni di allarme e sicurezza.
•
Facile configurazione con GX Works2:Tutti i parametri, inclusi il tipo di termocoppia, l'intervallo di temperatura e le impostazioni di allarme, sono facilmente configurabili utilizzando il software di ingegneria GX Works2 di Mitsubishi, eliminando la necessità di ridimensionamento manuale nel programma ladder logic.

Q64TCTTBW Materiali e applicazioni

•
Materiali:L'involucro del modulo è costruito in plastica robusta e ignifuga. Il morsettiera utilizza materiali resistenti al calore di alta qualità. I componenti elettronici interni sono montati su un circuito stampato con convertitori analogico-digitali di precisione.
•
Applicazioni principali:
- •
  Macchine per stampaggio a iniezione di plastica:Per il controllo della temperatura del cilindro e dell'ugello.
- •
  Trattamento termico e forni industriali:Per il monitoraggio e il controllo delle temperature del forno.
- •
  Lavorazione di alimenti e bevande:Per processi di cottura, pastorizzazione e sterilizzazione.
- •
  Camere ambientali:Per il monitoraggio e la profilazione precisi della temperatura.
- •
  Sistemi HVAC:Per il monitoraggio delle fasi ad alta temperatura in grandi sistemi commerciali.

Q64TCTTBW Parametri importanti

Le specifiche chiave per il modulo di ingresso termocoppia Mitsubishi Q64TCTTBW sono riassunte nella tabella seguente.

Parametro	Specifiche	Note / Dettagli
Modello	Q64TCTTBW	Versione conforme a RoHS2
Numero di canali	4 canali	I canali possono essere utilizzati indipendentemente.
Tipo di ingresso	Termocoppia (TC)
Standard termocoppia supportati	J, K, T, E, R, S, B, N, PLII, W5Re/W26Re	Copre i tipi internazionali più comuni.
Intervallo di ingresso consentito	Varia a seconda del tipo. ad esempio, • Tipo K: da -200 a +1370°C • Tipo J: da -100 a +1200°C	Fare riferimento al manuale per intervalli completi.
Uscita digitale	Binario con segno a 16 bit (intervallo da -2000 a 12500 tipico)	Scalabile in unità di ingegneria (ad esempio, °C) nel PLC.
Precisione	±0,3% della scala completa (per il tipo K: ±2,5°C)	La precisione varia a seconda del tipo e dell'intervallo della termocoppia.
Velocità di conversione	80 ms/canale	320 ms per aggiornare tutti e 4 i canali.
Risoluzione	Dipende dal tipo (ad esempio, 0,1°C per il tipo K sotto 0°C)
Errore di compensazione del giunto freddo	±1,0°C
Isolamento	Isolamento fotaccoppiatore tra i canali e il PLC.	Isolamento canale-canale.
Punti I/O occupati	16 punti I/O	Conta per il conteggio totale I/O del PLC.
Consumo energetico	5 V CC, 0,35 A (dal bus a 5 V nell'unità base)
Dimensioni esterne	27,8 (A) x 98 (L) x 99,5 (P) mm	Dimensioni standard del singolo modulo per la serie Q.
Software compatibile	GX Works2

性能仕様

制御出力
温度入力点数
使用可能熱電対
精度	指示精度	周围温度:25±5℃
		周围温度:0～55℃
	冷接点補償精度(周围温度:0～55℃)	温度測定値:-100℃以上
		温度測定値:-150～-100℃
		温度測定値:-200～-150℃
サンプリング周期
制御出力周期
入力インピーダンス
入力フィルタ
センサ補正値設定
センサ入力断線時の動作
温度制御方式
PID定数範囲	PID定数設定
	比例帯(P)
	積分時間(I)
	微分時間(D)
目標値設定範囲
不感帯設定範囲
トランジスタ出力	出力信号
	定格負荷電圧
	最大負荷電流
	最大突入電流
	OFF時漏洩電流
	ON時最大電圧降下
	応答時間	OFF→ON
		ON→OFF
絶縁方式
絶縁耐圧
絶縁抵抗
ヒータ断線検知仕様	電流センサ
	入力精度
	警報遅延回数
外部配線接続方式
入出力占有点数
DC5V内部消費電流
外形寸法	高さ(H)
	幅(W)
	奥行き(D)
質量

トランジスタ出力

4チャンネル／ユニット

R,K,J,T,S,B,E,N,U,L,PLII,W5Re/W26Re

フルスケール×(±0.3％)

フルスケール×(±0.7％)

±1.0℃以内

±2.0℃以内

±3.0℃以内

500ms／4チャンネル

1～100s

1MΩ

0～100s(0:入力フィルタOFF)

-50.00～50.00％

アップスケール処理

PID ON/OFFパルスまたは2位置制御

オートチューニングによる設定が可能

0.0～1000.0％(0.0:2位置制御)

1～3600s

0～3600s(0:PI制御)

使用する熱電対で設定した温度範囲内

0.1～10.0％

ON/OFFパルス

DC10～30V

0.1A／1点,0.4A／1コモン

0.4A,10ms

0.1mA以下

DC1.0V(TYP.) 0.1A,DC2.5V(MAX.) 0.1A

2ms以下

入力とアース間,入力チャンネル間:トランス絶縁

入力とアース間,入力チャンネル間:AC500V　1分間

入力とアース間,入力チャンネル間:DC500V　20MΩ以上

(株)ユー・アール・ディー社製電流センサ
・CTL-12-S36-8(0.0～100.0A)
・CTL-6-P(0.00～20.00A)
・CTL-6-P-H(0.00～20.00A)

フルスケール×(±1.0％)

3～255

18点ネジ端子台(M3ネジ)×2

32点,2スロット(I/O割付:空き 16点＋インテリ 16点)

0.64A

98mm

55.2mm

112mm

0.30kg
