HG-KR053D Mitsubishi Motors AC Servo 50W 3K RPM ALBERO D-CUT 200-230VAC 3-Fase

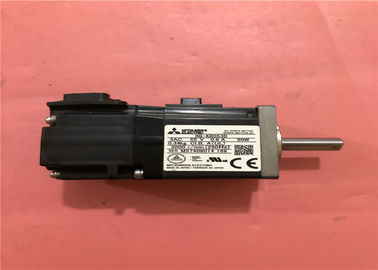

Mitsubishi Motors AC Servo HG-KR053D 50W 3K RPM con ALBERO D-CUT

HG-KR053D Descrizione

HG-KR053D Caratteristiche Principali

• Design a Inerzia Ultra-Bassa: Minimizza il tempo di risposta meccanica, consentendo accelerazione, decelerazione rapide e controllo dinamico preciso.
• Encoder Assoluto ad Alta Risoluzione: 22 bit (4,19M impulsi/giro) per un'eccezionale precisione di posizionamento e nessuna perdita di posizione all'accensione.
• Elevato Rapporto Coppia-Peso: Coppia nominale di 0,16Nm e coppia di picco di 0,56Nm (350% del nominale) per una gestione superiore del carico.
• Ampio Intervallo di Velocità: Velocità nominale di 3.000 giri/min con una velocità massima di 6.000 giri/min per un funzionamento flessibile.
• Protezione Ambientale IP65: Alloggiamento completamente sigillato (eccetto l'estremità dell'albero) per una protezione completa dalla polvere e resistenza ai getti d'acqua a bassa pressione.

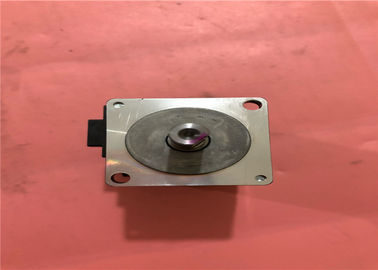

• Compatto e Leggero: Flangia da 40×40mm e peso di soli 0,34kg per una facile integrazione in progetti con spazio limitato.
• Albero con Taglio a D: Albero piatto lavorato di precisione che garantisce una connessione affidabile e senza gioco a pulegge, ingranaggi o viti di comando.
• Isolamento Classe B (130°C): Elevata resistenza termica per un funzionamento affidabile in ambienti industriali esigenti.
• Raffreddamento Naturale: Design senza ventola e senza manutenzione per un funzionamento silenzioso e una ridotta complessità del sistema.
• Robuste Prestazioni Elettriche: Corrente nominale di 0,9A e corrente massima di 3,2A per un'erogazione di potenza stabile ed efficiente.

HG-KR053D Materiali e Applicazioni

Materiali

• Telaio e Flangia: Lega di alluminio ad alta resistenza con rivestimento elettroforetico resistente alla corrosione per una rigidità leggera.
• Albero: Acciaio legato temprato e rettificato di precisione con finitura piatta a taglio a D per elevata resistenza all'usura e trasmissione di coppia.
• Statore: Lamiere di acciaio al silicio di alta qualità con avvolgimenti in rame isolati Classe B (130°C) per un'efficiente conversione energetica.
• Rotore: Magnete permanente (neodimio-ferro-boro) per un'elevata densità di flusso magnetico e un'uscita di coppia stabile.
• Encoder: Encoder ottico assoluto a 22 bit integrato con alloggiamento protettivo sigillato.
• Connettore: Connettore di alimentazione/segnale rettangolare a 4 pin di grado industriale per un cablaggio sicuro e resistente alle vibrazioni.
• Guarnizioni: Guarnizioni dell'albero in gomma nitrilica (NBR) per protezione IP65 contro polvere e umidità.

Applicazioni Tipiche

• Produzione di Semiconduttori: Movimentazione wafer, tavole di posizionamento di precisione e bracci robotici di assemblaggio.
• Assemblaggio Elettronico: Macchine pick-and-place SMT, foratrici PCB e apparecchiature di inserimento componenti.
• Lavorazioni di Precisione: Piccoli router CNC, incisori e posizionamento di mandrini ad alta velocità.
• Macchine per Imballaggio: Macchine compatte per etichettatura, riempimento e sigillatura che richiedono un movimento preciso.
• Dispositivi Medici: Automazione di laboratorio, apparecchiature diagnostiche e robot chirurgici di alta precisione.
• Sistemi Ottici e di Imaging: Posizionamento telecamere, controllo lenti e meccanismi di scansione di precisione.
• Test e Misurazioni: Acquisizione dati ad alta velocità, banchi di prova dinamici e apparecchiature di calibrazione.

HG-KR053D Parametri Importanti
