Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Modulo dell'ingresso/uscita | Modello NO.: | TB840A |
|---|---|---|---|
| Numero dell'articolo: | 3BSE037760R1 | Protocollo: | Il Modulebus di ABB |
| Matrice o schiavo: | Schiavo | 24 tipi del consumo di V.: | 120 mA |
| Modulo di TERMIANTION: | TU807 | Articolo no.: | 3BSE039025R1 |
| Evidenziare: | modulo di ingresso/uscita digitale,modulo di Ethernet i o |
||
MAZZO MODEM DELL'INGRESSO/USCITA TB840A 3BSE037760R1 DI ABB S800 & BASE DI TERMINE DI TU807 3BSE039025R1

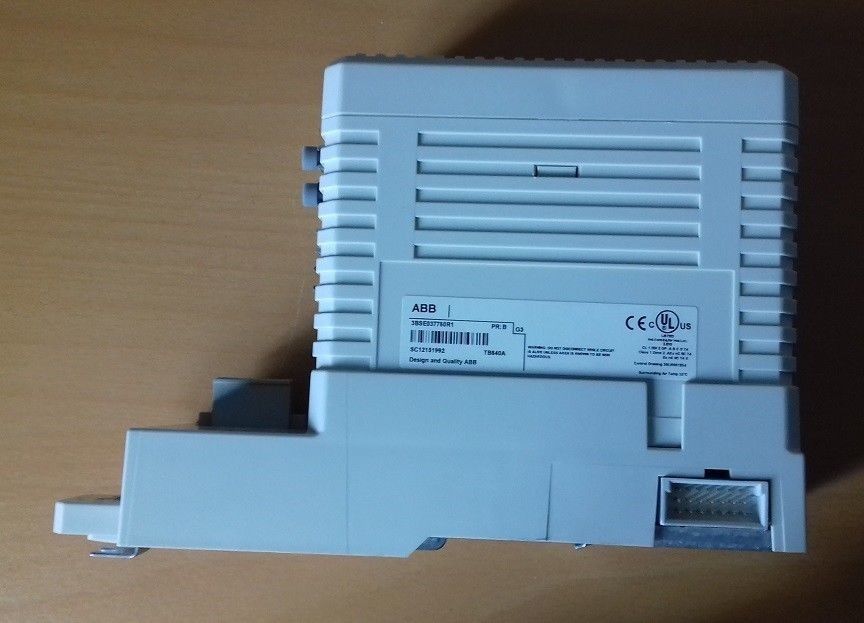

Descrizione di TB840A
L'ingresso/uscita S800 è un sistema completo, distribuito e modulare dell'ingresso/uscita di processo che comunica con i regolatori e PLCs del genitore sopra i bus del giacimento dello standard industriale. Il modem di TB840 ModuleBus è un'interfaccia a fibra ottica al ModuleBus ottico. TB840A è utilizzato nelle configurazioni di ridondanza dove ogni modulo è collegato alle linee ottiche differenti di ModuleBus, ma è collegato allo stesso ModuleBus elettrico.
Il modem di ModuleBus ha un'interfaccia elettrica ed ottica di Modulebus che sono logicamente lo stesso bus. Un massimo di 12 moduli dell'ingresso/uscita può essere collegato al ModuleBus elettrico e fino a sette mazzi possono essere collegati al ModuleBus a fibra ottica. L'interfaccia a fibra ottica è intesa per distribuzione locale dei mazzi dell'ingresso/uscita e dove più di 12 moduli dell'ingresso/uscita sono richiesti in una stazione dell'ingresso/uscita.

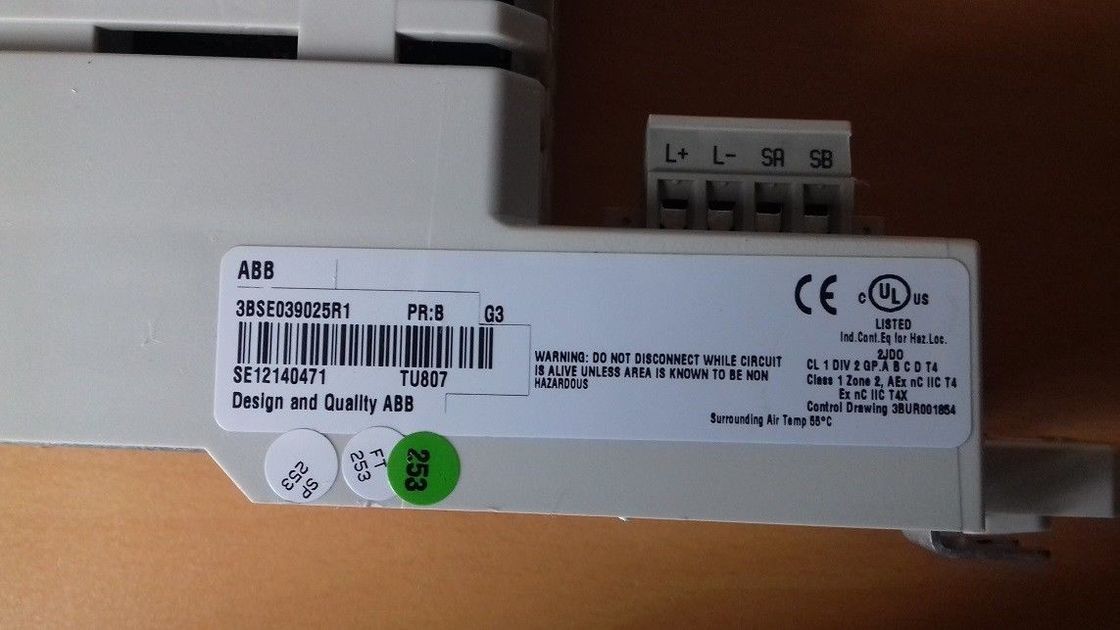

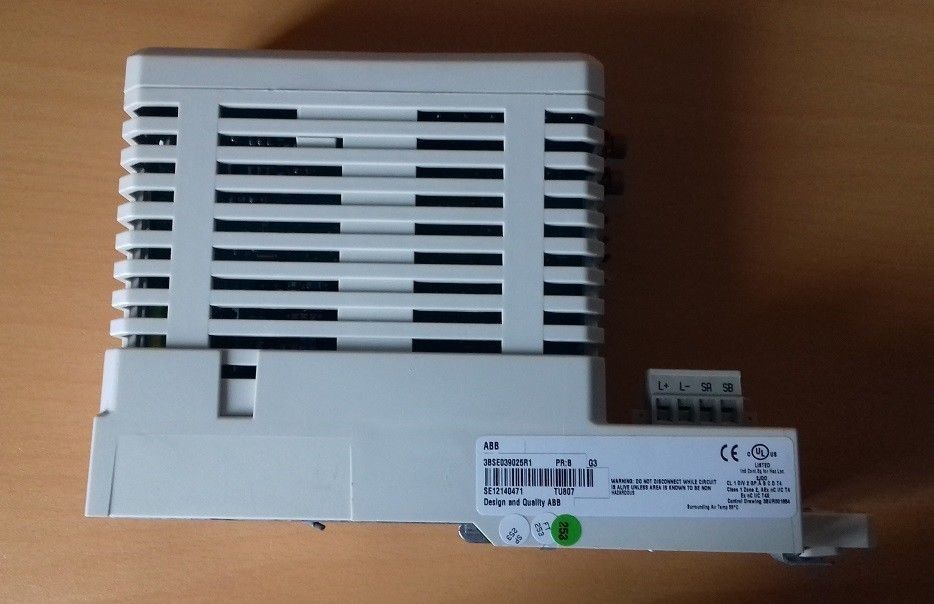

Descrizione di TU807
Il TU807 è un'unità di termine del modulo (MTU) per la singola configurazione del modem ottico TB840/TB840A di ModuleBus. Il MTU è un'unità passiva che ha collegamenti per l'alimentazione elettrica, un singolo ModuleBus elettrico, un TB840/TB840A e un commutatore rotante per l'indirizzo del mazzo (1 - 7) regolazione.
Generalità
TU840A
| Protocollo | Il Modulebus di ABB |
| Numero dell'articolo | 3BSE037760R1 |
| Matrice o schiavo | Schiavo |
| Linea ridondanza | Sì |
| Ridondanza del modulo | Sì |
| Scambio caldo | Sì |
| Usato insieme al regolatore di HI | Sì |
TU807
| Protocollo | Il Modulebus di ABB |
| Numero dell'articolo | 3BSE039025R1 |
| Matrice o schiavo | Non applicabile |
| Scambio caldo | Nessun |
| Usato insieme al regolatore di HI | Nessun |
| Input di potere | 24 CC di V. (19,2 - 30 V) |
| Montaggio | Verticale o orizzontale |
Dati dettagliati
TB840A: 24 tipi del consumo di V. 120 mA
TU807:
| Connettore | Blocchetto terminali |
| 24 tipi del consumo di V. | N/A |
| Distribuzione corrente di ModuleBus | 5V massimo 1,5 A 24V 1,5 A |
| Chiavi meccaniche | 36 combinazioni differenti |
| Dimensioni accettabili del cavo | Solido: 0,2 - 2,5 mm2 Incagliato: 0,2 - 2,5 mm2, AWG 24 - 12 Coppia di torsione raccomandata: 0,5 nanometri |
| Tensione di isolamento stimata | 50 V |
| Tensione di prova dialettica | Una corrente alternata di 500 V. |
Comunicazioni
| Modello no. | Protocollo | Matrice o schiavo |
| CI801 | PROFIBUS DP-V1 | Schiavo |
| CI840A | PROFIBUS DP-V1 | Schiavo |
| CI853 | COMLI e MODBUS RTU | Master/slave |
| CI854B | PROFIBUS DP-V1 | Master |
| CI855 | Il MasterBus 300 di ABB | Master |
| CI856 | INGRESSO/USCITA DELLO S100 DI ABB | Master |
| CI857 | IL INSUM DI ABB | Master |
| CI858 | Il DriveBus di ABB | Master |
| CI860 | Organo permanente per la salute e sicurezza di Fieldbus del FONDAMENTO | Master/slave |
| CI865 | Ingresso/uscita del Satt di ABB | Master |
| CI867 | MODBUS TCP | Master/slave |
| CI868 | IEC 61850 | Master/slave |
| CI869 | Il Advant Fieldbus 100 di ABB | Schiavo |
| CI871 | PROFINET IO | Master |
| CI873 | IP di Ethernet/DeviceNet | Master |
| TB820V2 | Il Modulebus di ABB | Schiavo |
| TB825 (multi modo) | Il Modulebus di ABB | Schiavo |
| TB826 (singolo modo) | Il Modulebus di ABB | Schiavo |
| TB840A | Il Modulebus di ABB | Schiavo |
| TB842 | Il Modulebus di ABB | Non applicabile |
| TU807 | Il Modulebus di ABB | Non applicabile |
| TU840 | Il Modulebus di ABB | Non applicabile |
| TU841 | Il Modulebus di ABB | Non applicabile |
| TU846 | Il Modulebus di ABB | Non applicabile |
| TU847 | Il Modulebus di ABB | Non applicabile |
| TU848 | Il Modulebus di ABB | Non applicabile |
| TU849 | Il Modulebus di ABB | Non applicabile |
Ambientale e certificazione
| Temperatura, funzionamento | °C 0 - +55 |
| Temperatura, stoccaggio | °C -25 - +70 |
| Grado di inquinamento | Grado 2, IEC 60664-1 |
| Protezione contro la corrosione | ISA-S71.04: G3 |
| Umidità relativa | 5 - 95% nessuna condensazione |
| Classe di protezione | IP20 secondo EN60529, IEC 529 |
| Marcatura CE | Sì |
| Sicurezza elettrica | IEC 61131-2, UL 508 |
| Posizione pericolosa | C1 cULus di divisione 2, C1 cULus di zona 2, zona 2 di ATEX |
| Certificati marini | ABS, BV, DNV-GL, LR, RS, CCS |
| Conformità di RoHS | 50581:2012 dell'EN |
| Conformità di WEEE | DIRECTIVE/2012/19/EU |
Caratteristiche e benefici
TB840A:
TU807:
Dimensioni
TB840A:
| Altezza | 119 millimetri (4,69 dentro.) |
| Larghezza | 54 millimetri (2,13 dentro.) |
| Profondità | 96 millimetri (3,78 dentro.) |
| Peso (base compresa) | 0,2 chilogrammi (0,44 libbre) |
TU807:
| Altezza | 186,5 millimetri (7.34") compreso il fermo |
| Larghezza | 59 millimetri (1.57") |
| Profondità | 47 millimetri (1.85") |
| Peso (base compresa) | 0,45 chilogrammi (0,99 libbre.) |
