| Nome del prodotto: | Modulo di uscita | Numero modello.: | DO815 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE013258R1 | Specificazione del segnale: | 24 CC di V. (una CC di 10 - 32 V.), 2A |
| Numero di canali: | 8 canali | Tipo del segnale: | Alto driver laterale, limitazione corrente |
| tipo: | Uscita analogica | Meccanici: | S800 |
| Evidenziare: | moduli del plc i o,modulo di Ethernet i o |
||

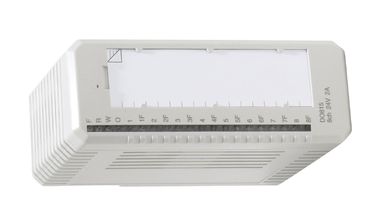

ABB Digital Output DO815 canali analogici 1x8 con modulo I/O HART 3BSE013258R1 S800
Descrizione della DO815
Il DO815 è un modulo di uscita digitale a 8 canali a 24 V per l'I/O S800. La gamma di tensione di uscita è da 10 a 30 V e la corrente di uscita continua massima è di 2 A @ 24 V.Le uscite sono protette da cortocircuitiLe uscite sono suddivise in due gruppi individualmente isolati con quattro canali di uscita in ciascun gruppo.Ogni canale di uscita è costituito da un corto circuito e da un driver laterale protetto da sovraccarico con rilevamento di carico aperto (su segnale attivo), componenti di protezione EMC, soppressione del carico induttivo, LED di indicazione dello stato di uscita e barriera di isolamento ottico.
Informazioni generali
| Tipo | Importazione digitale |
| Specifica del segnale | 24 V di corrente (10 - 32 V di corrente), 2A |
| Numero dell'articolo | 3BSE013258R1 |
| Numero di canali | 8 |
| Tipo di segnale | Guida laterale alta, limite di corrente |
| HART | - No, no. |
| Impresa statale | - No, no. |
| Risparmio | - No, no. |
| Alta integrità | - No, no. |
| Sicurezza intrinseca | - No, no. |
| Meccanica | S800 |
Dati dettagliati
| Isolamento | Isolati dal suolo per gruppo |
| Carico di uscita | |
| Limitazione della corrente | Portata limitata di corrente a prova di corto circuito |
| Lunghezza massima del cavo di campo | 600 metri (656 metri) |
| Precisione di registrazione degli eventi | -0 ms / +1,3 ms |
| Tensione nominale di isolamento | 50 V |
| tensione di prova dielettrica | 500 V a.c. |
| Dissipazione di potenza | Tipo 4 W |
| Consumo di corrente +5 V Modulebus | Tipo 120 mA, massimo 150 mA |
| Consumo di corrente +24 V Modulebus | 0 |
| Consumo di corrente + 24 V esterno | 0 |
Diagnostica
| LED anteriori | F (ault), R (un), W (apprendimento), O (SP), Canale 1-8 Status, Canale 1-8 Errore |
| Controllo | Cortocircuito, sovraccarico, sotto tensione e carico aperto |
| Indicazione dello stato della vigilanza | Errore di modulo, avviso di modulo, errore di canale |
Moduli I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | Altro: | AI880A |
| AI890 | AI893 | Altro: | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Caratteristiche e vantaggi
Dimensioni
| Altezza | 119 mm (4,7 ̊) |
| Larghezza | 45 mm (1,77 ̊) |
| Profondezza | 102 mm (4.01 ), 111 mm (4.37 ), compreso il connettore |
| Peso | 0.2 kg (0,44 libbre) |
Compatibilità
| Utilizzare con MTU | TU810, TU812, TU814, TU830 |
| Codice chiave | AA |
