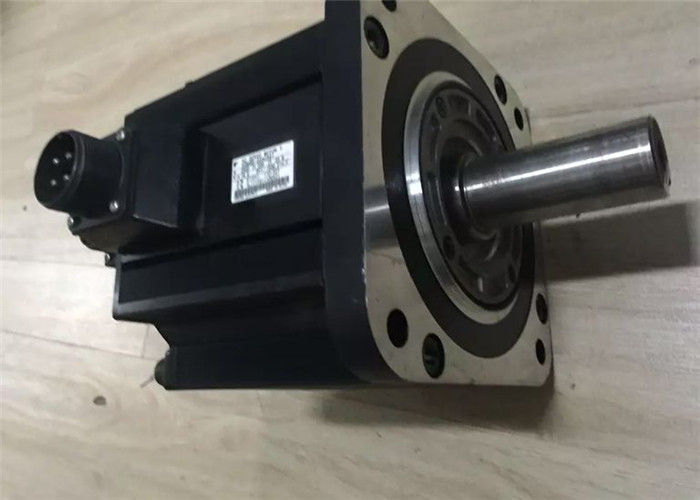

1.5.4 Cavo motore per servomotori SGMAH / SGMPH serie 200V numero di parte: DP9325252-##G SGMAH, SGMPH-01Axx - SGMPH-08Axx DP9325254-##G SGMPH-15Axx (##: lunghezza del cavo, 03 = 3m; 05 = 5m; 10 = 10m; 15 = 15m;20 = 20m)
Connessione terminale
No. Descrizione colore
1 Fase U Nero (bianco 1)
2 Fase V Nero (bianco 2)
3 Fase W Nero (bianco 3)
4 gratis -
5 gratis -
6 Figura verde/giallo
1.5.5 Cavo motore per servomotori con freno SGMAH / SGMPH serie 200 numero di parte: DP9325253-##G SGMAH, SGMPH-01AxxxC - SGMPH-08AxxxC DP9325255-##G SGMPH-15AxxxC (##: lunghezza del cavo, 03 = 3m; 05 = 5m;10 = 10m15 = 15m; 20 = 20m)
Connessione terminale
No. Descrizione colore
1 Fase U Nero (bianco 1)
2 Fase V Nero (bianco 2)
3 Fase W Nero (bianco 3)
4 Freno nero (bianco 4)
5 Freno nero (bianco 5)
6 Figura verde/giallo
1.6 Specifica del connettore di codifica 1.6.1 Collegatore di codificatore (lato del codificatore) Parte Numero: S RU C 17G MR WN 087
Specificità:
Polacchi: : 17
Intervallo di temperatura: -25°C a 125°C
Clamp per cavi: Æ5,5 mm
Tipo di protezione: IP67 collegato
IP00 non collegato
Performance elettrica:
Classificazione di corrente: 9A
Tensione nominale: 20 V
Tensione di prova: 800V
Resistenza al contatto: Cicli di accoppiamento: > 500
Materiali:
Corpo: PA 6.6, rinforzato con fibre di vetro
Isolatore: PBT, rinforzato con fibre di vetro
Contatti: ottone / dorato
Sigilli: FPM
Contatti:
Tipo: Pin Æ1 Pin Æ1
Parte-no. 021:311.1020 021.402.1020
Termination: Crimp Crimp
Distanza di contrazione: 0,24 su 1,0 mm2 0,05 su 0,34 mm2
Ritenzione della serratura: > 30N > 30N
Strumenti:
Posizionatore di strumento di crimping posizionatore
B 150 B 055/A
B 161 B 200 ------------
Dati elettrici (a 20°C) (0,25 mm2) (0,50 mm2)
Resistenza del conduttore: 82,0 W/km: 41,0 W/km
Resistenza di isolamento: > 200 MWxkm
Attenuazione dello schermo fino a 30 MHz: 45 dB (valore approssimativo)
fino a 1 GHz: 30 dB (valore approssimativo)
(Metodo di prova conforme alla IEC 96-1 emendamento 2 (1993) A.5.6 Metodo di iniezione lineare)
Tensione di prova (C/C): 2,0 kVeff
(C/S) : 1,0 kVeff
Tensione di funzionamento: 300V
Corrente di funzionamento (cavo singolo) a temperatura ambiente
00,25 mm2
20°C: 4,5 A; : £ 2,2 A
30 ° C: 3,8 A; : £ 1,9 A
40°C: 3,2 A; : £ 1,6 A
50 ° C: 2,5 A; : £ 1,2 A
60°C: £ 1,9 A; : £ 0,9 A
70°C: 1,2 A; : £ 0,6 A
Intervallo di temperatura (trasporto e stoccaggio): -70°C bis + 90°C
(Installazione e manipolazione): -40°C bis + 90°C
(Operazione) : -20°C bis + 80°C
Radius di piegatura (operativo): 3 x cavo-Æ
(diverse volte): 3 7,5 x cavo-Æ
(più volte ottimale): 3 10 x cavo
Resistenza alla piegatura (r= 10 x cavo-Æ a 20°C): 3 5.000.000 cicli
riduzione della durata di funzionamento a temperature di funzionamento più elevate.
Resistenza all'olio: acc. VDE 0282 parte 10
Resistenza all'idrolisi: acc. VDE 0282 parte 10
Resistenza alle fiamme: VDE 0472 parte 804 condizione B
Approvazione: prove di un esperto VDE (VDE-REG-Nr.6589)
La superficie della giacca ha una scarsa adesione, ciò impedisce un'adesione a contatto.
Tutti i materiali sono privi di alogeni.
Applicabile per l'uso in sistemi di supporto per cavi a catena flessibili.
Non destinato all'uso all'aperto o in terra
Quando viene utilizzato come cavo di controllo, devono essere prese in considerazione le norme di installazione e/o di applicazione pertinenti.
