Il modulo Ge Fanuc IC693MDL930 è un modulo Ge Fanuc 6-Point I/O serie 90-30 Plcs

GE FANUC IC693MDL930Il modulo è un modulo I/O a 6 punti FANUC GE serie 90-30 PLCS

Specifiche tecniche per IC693MDL930

Marchio GE Fanuc
Produttore GE Fanuc
Produttore GE Fanuc; Emerson Automation (attuale)
Serie Serie 90-30
Descrizione del prodotto Modulo di output discreto
Serie Serie 90-30
Numero di parte IC693MDL930
Numero di parte IC693MDL930
Otto (8), individualmente isolati Isolamento:
Tipo di prodotto I/S digitale
1500 volt tra lato campo e lato logica; 500 volt tra gruppi Intervallo di tensione di uscita
Uscite del relè 8
Descrizione del prodotto Modulo di uscita del relè
Numero di canali 8
5 a 30 volt DC 5 a 250 volt AC, 50/60 Hz
Capacità di commutazione di uscita 4 Amps
tensione nominale di uscita 24 VDC; 120 VAC / 240 VAC
Fusibili n.
Gruppi di uscita Canali individualmente isolati
Indicatori LED Sì

Carico massimo 4 ampere massimo di resistenza per uscita: 2 ampere di servizio pilota per uscita 20 ampere massimo per modulo per gli impianti UL
Modulo di contatto Modulo A contatti (normalmente aperti (N.O.)
carico minimo 10 mA
Corrente di uscita massima 4 Ampere, massima per carichi resistivi per punto; 2 Ampere per carichi di servizio pilota per punto; 20 Ampere per modulo per gli impianti UL
Voltaggio nominale 24 Volt CC o 120 / 240 Volt AC
Corrente di ingresso massima 5 Ampere
tensione di funzionamento da 5 a 30 volt DC o da 5 a 250 volt AC
Tempo di risposta 15 ms
Pressione di corrente 6 mA (tutte le uscite accese) dal bus a 5 volt sul piano di fondo; 70 mA (tutte le uscite accese) dal bus a 24 V sul piano di fondo
Temperatura di funzionamento da 0 a 50 gradi Celsius
Voltaggi di funzionamento 5-30 / 5-250 VAC
Tempo di risposta massimo 15 ms
Stato del ciclo di vita del prodotto* Interrotto/obsoleto
Frequenza di commutazione 20 cicli al minuto
Tempo di risposta di spegnimento, massimo 15 ms
Larghezza del modulo
Stato del ciclo di vita del prodotto Interrotto/obsoleto
ciclo di vita del prodotto Obsoleto

Circa IC693MDL930

L'IC693MDL930 è un modulo di uscita discreto che fa parte della serie di PLC (Programmable Logic Controller) serie 90-30, precedentemente prodotta da GE Fanuc, ora sotto Emerson Automation.Questo modulo è una larghezza di singolo slot, otto (8) isolati individualmente Normalmente aperti (N.O.) contatto di uscite di tipo A compatibili per l'uso con i gruppi di moduli modulari e integrati di unità di elaborazione centrale (CPU) della serie 90-30 come componente I/O locale e distribuitoInoltre, questo modulo supporta anche i moderni sistemi RX3i e RX7i come moduli di uscita distribuiti.e luci di indicazioneLe uscite di contatto IC693MDL930 hanno un valore nominale di corrente di 4 Ampere, massimo per carichi resistivi per punto; 2 Ampere per carichi di servizio pilota per punto;e 20 Ampere per modulo per gli impianti UL mentre il carico minimo del modulo è di 10 mAOgni uscita di contatto è operabile a tensioni nominali di 24 VDC e 120 / 240 VDC mentre le gamme di tensione di funzionamento sono 5-30 VDC / 5-250 VAC a frequenza di 50/60 Hz.Esso genera anche una corrente di ingresso massima di 5 Ampere mentre il tempo di risposta del canale massimo è di 15 ms sia per la transizione del segnale On che OffQuesto modulo ha un consumo interno di energia di 6 mA con tutte le uscite da un bus a 5 volt sul piano posteriore e 70 mA con tutte le uscite dal bus a 24 V sul piano posteriore.Con isolamento individuale, ogni canale di uscita può funzionare a tensioni diverse, garantendo la massima flessibilità operativa.I valori di isolamento del modulo sono di 1500 volt tra il lato del campo e il lato logico e 500 volt tra i canali..

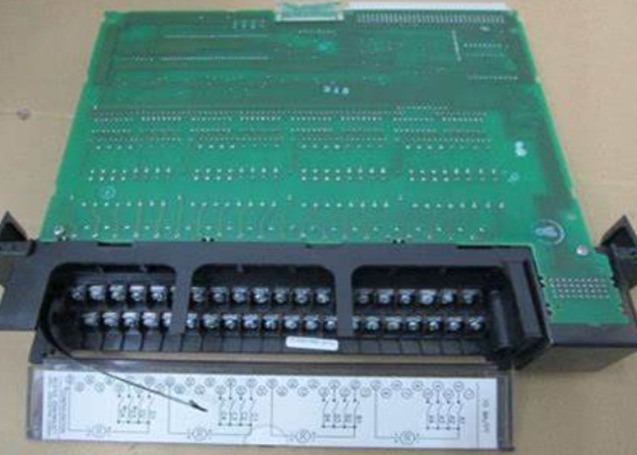

Il modulo di uscita IC693MDL930 può essere installato in qualsiasi slot di un backplane a 5 o 10 slot in un sistema PLC Fanuc 90-30 di GE.Il modulo IC693MDL930 dispone di 8 circuiti relè normalmente aperti per la gestione dei carichi degli utentiLa capacità di commutazione di uscita delle singole uscite del modulo è di 4 Amps.Il modulo IC693MDL930 non include fusibiliL'alimentazione dei dispositivi di campo dell'utente collegati alle uscite del modulo deve essere fornita dall'utente.Gli indicatori LED che mostrano lo stato di ciascun punto di uscita sono disposti sul lato superiore del modulo..

La tensione nominale del modulo IC693MDL930 è di 24 volt DC o 120-240 volt AC. La tensione di funzionamento è di 5 a 30 volt DC o 5 a 250 volt AC (a 50 a 60 Hertz).Il carico di picco è di 4 Amps di corrente resistiva per uscita, 2 Ampere di corrente di servizio pilota per uscita e un massimo di 20 Ampere per modulo IC693MDL930 per gli impianti UL. Il carico minimo è di 10 milliampere e la corrente di ingresso massima di 5 Ampere.Quando il backplane PLC fornisce 5 volt di tensione continua, il modulo attinge 6 milliamperi e quando il backplane del PLC fornisce 24 Volt DC, il modulo attinge 70 milliamperi.Al di sopra di questa soglia la potenza del modulo diminuiscePer la commutazione di carichi induttivi, la durata del contatto del relè è tipica della durata del contatto del carico resistivo quando vengono utilizzati circuiti di soppressione.
