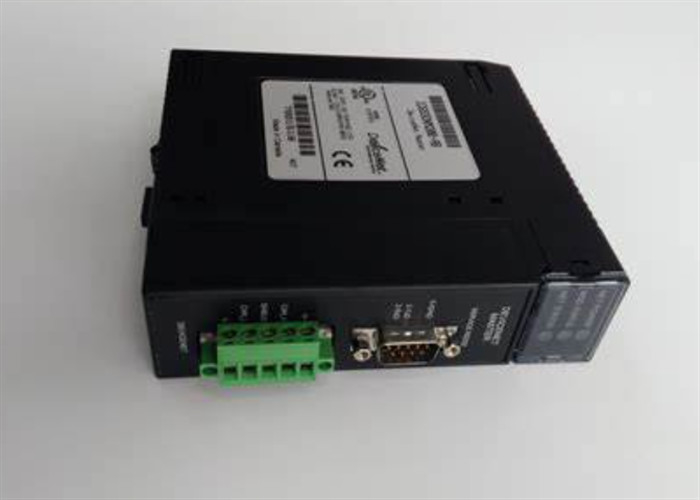

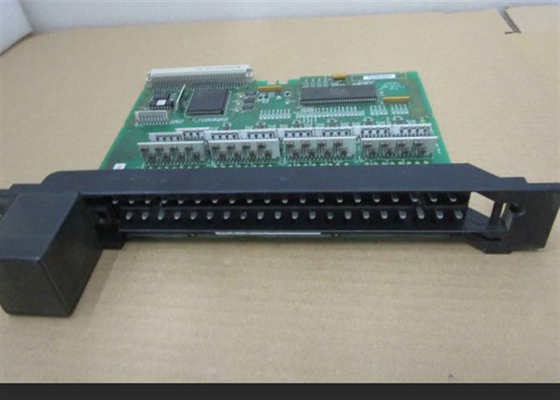

GE FANUC IC693ALG221 250 OHMS 325 HZ 100 MA DAL'APPREZZO ISOLATO +24 VOLT

GE FANUC IC693ALG221 250 OHMS 325 HZ 100 MA DAL'APPREZZO ISOLATO +24 VOLT

Descrizione del prodotto

IC693ALG221 è un modulo di ingresso di corrente analogica con quattro canali di ingresso per il controller di logica programmabile serie 90-30.I canali di questo controller sono ognuno in grado di convertire un segnale di ingresso analogo in un segnale digitale come necessario per l'applicazioneDue intervalli di ingresso sono disponibili con un default da 4 a 20 mA con dati utente scalati, quindi 4 mA corrisponde a un conteggio di zero e 20 mA a 32000.Se viene aggiunto un jumper alla scheda terminale I/O, la gamma di ingresso è regolata da 0 a 20 mA con una scala di dati utilizzatori a scala corrispondente a un conteggio di 32000 con ogni conteggio di 800 pari a 0,5 mA. Questo modulo è dotato di due saltatori di gamma:uno per i canali 1-2 e uno per i canali 3-4.

Il modulo di ingresso IC693ALG221 consente una velocità di conversione di mezzo millisecondo per ciascuno dei canali con una velocità di aggiornamento di due millisecondi per tutti i canali forniti.La velocità di risoluzione su un segnale convertito è di 12 bit su entrambi i ranghi scelti. Percent AI user data registers in 16 bit 2?? s complement format. Se la fonte corrente viene invertita nell'input, il modulo emetterà una parola dati parallela all'estremità inferiore del range.

La protezione dell'ingresso per l'IC693ALG221 è sufficiente per funzionare con prestazioni ridotte fino a 200 V in impostazioni di modalità comuni.Tutte le connessioni di campo richiedono un buon grado tortoUn indicatore LED monitora il funzionamento dell'alimentazione.La fonte di alimentazione principale specifica dell'IC693ALG221 è l'alimentazione PLC alimentata a +24 VDC indirizzata attraverso un inverter per il modulo. IC693ALG221 utilizza l'alimentazione dall'uscita +5 VDC per azionare il circuito di isolamento.

Specifiche tecniche

Errori di ortografia comuni:

• 1C693ALG221
• IC693A1G221
• IC693ALG22l
• IC693ALG221

A proposito di:

Il modulo di ingresso IC693ALG221 di GE Fanuc è un modulo di ingresso analogico che viene fornito con 4 ingressi.Una delle applicazioni più comuni per il modulo di ingresso IC693ALG221 è quella di utilizzarlo per convertire segnali di ingresso analogici in segnali digitali che possono essere utilizzati da applicazioni digitaliQuesto modulo di ingresso può funzionare con 2 diversi intervalli di corrente che sono da 0 a 20 milliamperi o da 4 a 20 milliamperi.La risoluzione degli ingressi è di 4 microamperi da 4 a 20 milliamperiIl modulo di ingresso IC693ALG221 ha un valore di precisione dello 0,1% a scala completa.

The GE Fanuc IC693ALG221 analog input module consumes about 25 milliamps of power at a voltage rating of 5 Volts DC and it consumes about 100 milliamps of power at a voltage rating of 24 Volts DC when it is in operation under normal conditions. Può essere installato praticamente in qualsiasi rack disponibile in un sistema PLC GE. Il PLC fornirà al modulo di ingresso IC693ALG221 la potenza richiesta.Gli input su questo modulo sono etichettati con il numero da 1 a 4Gli operatori del modulo possono selezionare i canali da utilizzare con i due jumper di gamma collegati al modulo di ingresso.Uno dei saltatori di gamma è per i canali di ingresso 1 e 2 e l'altro saltatore è per i canali di ingresso 3 e 4.

Il modulo di ingresso AC IC693MDL240 è un modulo di ingresso discreto appartenente alla linea di prodotti GE Fanuc Serie 90-30.Viene fornito con 16 ingressi che sono disposti in 1 gruppo con un singolo terminale di ingresso di potenza comune. Questi circuiti di ingresso sono ingressi reattivi resistore/condensatore. Alcune delle caratteristiche degli ingressi sono la tensione in stato di 74 a 132 Volt AC, la tensione fuori stato da 0 a 20 Volt AC,una corrente in stato di funzionamento di 6 milliamperi, la corrente massima in stato di disattivazione di 2,2 milliamperi, il tempo di attivazione di 30 millisecondi e il tempo di disattivazione di 45 millisecondi.Queste caratteristiche di ingresso sono compatibili con una vasta gamma di dispositivi di ingresso forniti dall'utente, come gli interruttori di prossimità elettronici, interruttori di limite e pulsanti.

Il modulo di ingresso AC IC693MDL240 ha una tensione nominale di 120 Volt AC, una gamma di tensione di ingresso da 0 a 132 Volt AC e una corrente di ingresso di 12 milliamperi.Le frequenze nominali del modulo sono 50/60 hertz e il consumo di potenza nominale è di 90 milliampere dal 5 Volt Bus sul piano posteriore. Il modulo di ingresso AC IC693MDL240 richiede una fonte di alimentazione AC. L'alimentazione dei dispositivi di campo deve essere fornita separatamente dagli utenti.Mostra la logica 1 nella tabella di stato di ingresso se la corrente è nel punto di ingressoL'isolamento tra il lato del campo e il lato logico del modulo IC693MDL240 è di 1500 volt RMS.Può essere installato in qualsiasi slot I/O di una piastra base in un controller logico programmabile serie 90-30Non è possibile utilizzare una fonte di corrente continua con questo modulo, che può espandere un sistema di I/O della serie 90-30 all'interno dell'impianto.
