Dettagli:
Termini di pagamento e spedizione:
|
| Marchio: | Ab | Modello: | 1747-ASB |
|---|---|---|---|
| Serie: | SLC 500 | Tipo del modulo: | Modulo dell'adattatore dell'ingresso/uscita |
| Porta di comunicazione: | Adattatore a distanza universale dell'ingresso/uscita | Tasso di comunicazione: | 57,6, 115 o 230 kilobit/in secondo luogo |
| Corrente della superficie posteriore (5 volt di CC): | 375 milliampère | No. delle scanalature: | 30 scanalature |
| Evidenziare: | 5V CC Digital io modulo della O,Lo SpA ha isolato il modulo di uscita del relè,Modulo semi conduttore del microcomputer del PCM |
||
| Produttore | Rockwell Automation |
| Marchio | AB |
| Serie | SLC 500 |
| Numero di parte/catalogo. | 1747-ASB |
| Tipo di modulo | Modulo dell'adattatore I/O |
| Porto di comunicazione | Adattatore universale di I/O remoto |
| Tasso di comunicazione | 57.6, 115 o 230 kilobit/secondo |
| Corrente di fondo (5 volt di corrente continua) | 375 milliamperi |
| Cavo | Belden 9463 |
| Larghezza della fessura | 1-Slot |
| Numero di slot | 30 slot |
| Numero di nodi | 16 Standard; 32 esteso |
| Connettori | Collegamento Phoenix a 6 pin |
| UPC | 10662468028766 |
| Peso | 0.37 libbre (168 grammi) |
| Temperatura di funzionamento | 0-60°C |
| Temperatura di funzionamento | 0-60°C |
| Dimensioni | 5.72 x 1.37 x 5.15 pollici |

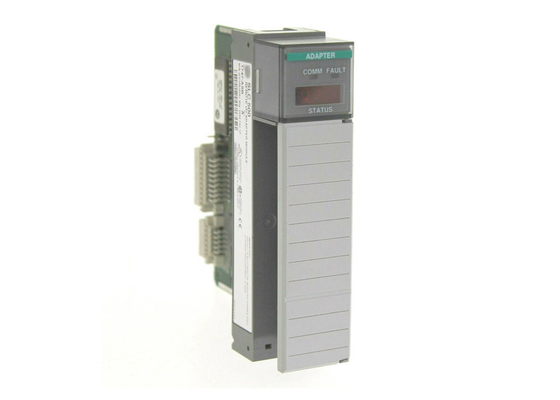

L'AB 1747-ASB è un modulo di adattatore I/O remoto che fa parte del sistema SLC 500. Stabilisce un collegamento di comunicazione tra SLC o PLC
scanner e vari moduli I/O 1746 tramite Remote I/O. Il collegamento I/O remoto è costituito da un dispositivo principale, ovvero uno scanner SLC o PLC e
la tabella di immagine SLC o PLC riceve la mappatura delle immagini del modulo I/O direttamente dal suo telaio.
Per la mappatura delle immagini, supporta sia il trasferimento discreto che il trasferimento di blocchi.
È installato nel telaio con il processore SLC 500 e esegue la scansione I/O nel telaio.
Il modulo 1747-ASB ha una corrente di 375 mA a 5V e 0 mA a 24V. Ha una dissipazione termica minima e massima di 1.875 W.
Può comunicare dati I/O su una distanza fino a 3040 metri e supporta tassi di segnalazione di 57,6K, 115,2K e 230,4K.
selezionato dimensioni di immagine fino a 32 gruppi logici e controlla fino a 30 slot del telaio.
Il 1747-ASB fornisce anche memoria non volatile e capacità di nodo esteso fino a 32 adattatori.

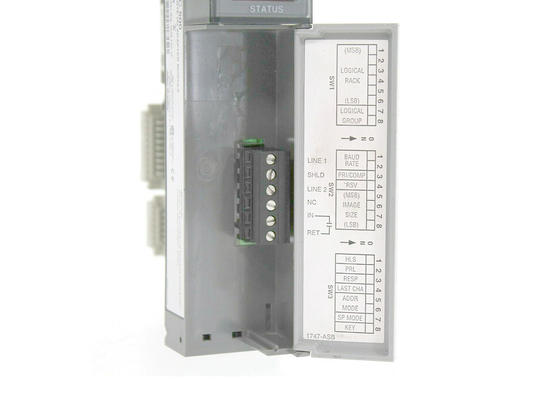

Il sistema utilizza un connettore Phoenix a 6 pin per la connessione tra il
Il modulo 1747-ASB supporta tutti i moduli I/O SLC 501 come moduli di base, moduli di resistenza,
Moduli di conteggio ad alta velocità, ecc. Per la risoluzione dei problemi e il funzionamento, dispone di tre display a 7 segmenti con capacità avanzata di visualizzare
1747-ASB è destinato all'uso in ambiente industriale e fornisce una resistenza al rumore standard NEMA.
L'ASB 1747- è un adattatore IO remoto che appartiene alla piattaforma di automazione SLC 500.
moduli, schede di interfaccia e gateway per stabilire la connettività Remote IO.
Per le applicazioni PLC, lo scopo principale di questo modulo è quello di implementare un'applicazione IO distribuita su una rete I/O remota.
un bus di espansione SLC, l'espansione ha una lunghezza di cavo limitata e un'espansione del telaio SLC molto limitata.
Con un 1747-ASB, fino a 32 SLC
Il telaio con scanner 1747 RIO può essere utilizzato con distanze applicabili di 762 metri o 2500 piedi per 230,4 KBaud, 1524 metri o 5000
Fonte di controllo di questo adattatore, questo limite di 30 slot può essere
segmentati in diversi chassis o rack con ciascun rack installato con uno scanner RIO e un alimentatore.
Oltre a comunicare con gli scanner Remote IO, questo modulo può essere utilizzato anche per comunicare con le schede di comunicazione AB che sono
Questo consente la programmazione e la configurazione a distanza e il controllo remoto tramite un monitor di controllo.
Controllo e acquisizione dei dati (SCADA). In alternativa, le interfacce uomo-macchina (HMI) AB come i prodotti PanelView sono in grado di essere
aggiunto con un adattatore I/O remoto che consente all'HMI di controllare il processo in modo simile a un sistema SCADA.
Questo adattatore I/O remoto supporta anche la comunicazione con AB comprendere prodotti partner e gateway di terze parti e convertitori per
- Sì.l'implementazione di comunicazioni di terze parti con altri prodotti di automazione.
Descrizione:
Produttore: Allen Bradley
Numero del prodotto. : 1747-ASB
Tipo di prodotto: Modulo universale di adattatore I/O remoto
SLC 500 Single-Slot, modulo di collegamento di comunicazione RIO
Categoria di tensione: 5V CC
Corrente richiesta: 375 mA
