Dettagli:
Termini di pagamento e spedizione:
|
| Marchio: | GE Fanuc | Modello: | IC660BBD024 |
|---|---|---|---|
| Serie: | Blocco genio I/O | Tipo del modulo: | I/S dei blocchi discreti |
| Numero di canali: | Trenta-due (32); configurabile come input / output e output con feedback | Voltaggio di ingresso: | 12/24VDC |
| impedenza dell'input: | 3.3k Ohm | Tempo di elaborazione dell'input (tipico): | 1.4 ms (più ritardo del filtro selezionabile) |
| Filtri di ingresso: | 1, 2, 3, 4, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90 o 100 ms | Garanzia: | 1 anno |
| Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |
||

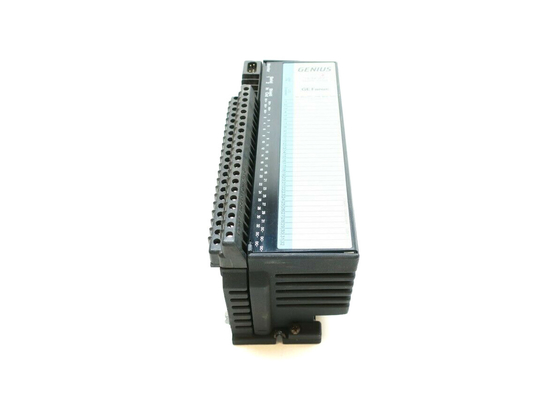

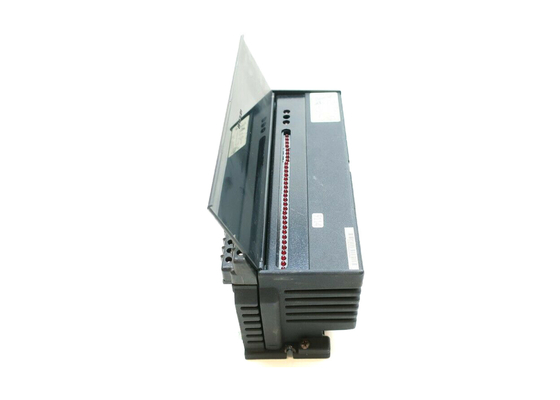

L'IC660BBD024 è un blocco di I/O di sorgente a 12/24 VDC a 32 circuiti che invia corrente ai dispositivi di uscita di campo.Questo blocco è un modulo intelligente e configurabile che collega il controller a dispositivi che inviano o ricevono un segnale binario. IC660BBD024 funziona con interruttori elettronici di prossimità in configurazioni a 2 e 3 fili, nonché con un certo numero di altri dispositivi di ingresso.
IlIC660BBD024blocchi di 32 circuiti discreti identici possono essere impostati come ingresso, uscita o uscita con feedback.I circuiti di blocco si auto-proteggono.Quando un circuito viene utilizzato come uscita, il software di blocco protegge il suo driver e le guardie da cortocircuiti elettrici causati da errori di cablaggio.La protezione del circuito consente anche di superamento di breve durata.
Come altri prodotti di questa classe di elettronica, la configurazione dei blocchi viene effettuata con un monitor portatile.l'utente può scegliere di configurare il blocco inviando un datagramma di configurazione di scrittura dall'host al bloccoLa calibrazione dei blocchi non è necessaria poiché viene eseguita dal fabbricante.
Genius I/O Source Blocks, inclusa la IC660BBD024, forniscono dispositivi di uscita corrente a campo ma possono funzionano come controllori di Bus Switching Module (BSM). Se necessario, l'utente può sostituire l'assemblaggio elettronico in questo blocco senza riconfigurare il blocco o rimuovere il cablaggio di campo se l'assemblaggio di ricambio proviene da un modello di blocco compatibile.Come gli altri blocchi della famiglia Genius I/O, l'IC660BBD024 deve essere installato all'interno di un involucro protettivo.
| tensione nominale: | 12/24 VDC |
| # di Punti: | 32 |
| Intervallo di ingresso: | 18-30 VDC |
| Corrente di carico: | 0.5 |
| tensione di funzionamento: | 10-30 VDC |
| Punti per comune: | Un gruppo di 32 persone |
|
Tipo di blocco: Catalogo Numeri: 32 Circuito 12 / 24 VDC TerminalAssembly ElectronicsAssembly (Assemblaggio terminale e elettronica) 32Circuito5 / 12 / 24VDCTTLSink: I / OBlock TerminalAssembly ElectronicsAssembly (Assemblaggio terminale e elettronica) |
Input e output discreti a 32 circuiti DC IC660BBD024 IC660TBD024 IC660EBD024 IC660BBD025 |
|
Dimensione (altezza x larghezza x profondità): Peso LED (blocco I/O) LED (per ogni circuito) Isolamento da blocco a blocco Dissipation di calore |
8.83 ′′ (22.44cm) x 3.56 ′′ (9.05cm) x 4.42 ′′ (11.23cm) 4 libbre (1.8 kg) Unità OK, I/OAbilitato Indicatori laterali logici individuali 850V
11W minimo con 8 ingressi 18W massimo con 32 uscite a 0,5 ampere |
|
tensione di funzionamento (fonte unica)
Ripple (massimo) Potenza di corrente continua richiesta Tempi di interruzione dell'alimentazione |
10 a 30 VDC (alimentazione 12 / 24 V) 4.9 a 5.3 VDC (alimentazione a 5 V) (solo per il modello del lavandino) limite istantaneo assoluto 10% (12 / 24 volt), 1% (5 volt) 150 mA tipici, 300 mA massimi 4 mS a 12 volt, 20 ms a 24 volt |
|
Caratteristiche di ingresso: tensione di ingresso relativa all'alimentazione in corrente continua (DC) di ingresso ON,5 VDC 12 alimentazione VDC 24 alimentazione VDC Input OFF5 alimentazione VDC 12 alimentazione VDC 24 VDC di alimentazione Impedanza di ingresso (tipica) Tempo di elaborazione di ingresso (tipica) Tempi di filtraggio di ingresso selezionabili |
Fonte BlocchiSinkBlocks non applicabile0 ‰ 0,8 VDC 8 ¢12 VDC0 ¢4 VDC 18°24 VDC0°6 VDC non applicabile2 ′5 VDC 0°6 VDC6°12 VDC 012 VDC1224 VDC 3.3 K ohm 1.4 mS (più ritardo del filtro selezionabile) 12, 3, 4, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90 o 100 mS |
|
Caratteristiche di uscita: Corrente di uscita massima (stato stazionario) Corrente di ingresso massima Corrente di uscita di blocco (totale) Corrente di fuoriuscita di fuoriuscita di fuoriuscita (massimo) Ritardo di accensione di uscita (massimo) Caduta della tensione di uscita Diagnostica di uscita |
0.5 ampere per circuito 4 amperi fino a 10 mS (una volta ogni 0,5 secondi al massimo) 16 amperi 10°A 0.5 mS 2.0 volts massimo a 4 ampere di corsa |
|
Ambientale: Temperatura di funzionamento Temperatura di stoccaggio Umidità Vibrazione |
0 °C a +60 °C (+32 a +140 °F) ¥40 a +100 C (¥40 a +212 F) da 5% a 95% (non condensante) 5 ̊10Hz 0,2 ̊ (5,08 mm) spostamento, 10 ̊200 Hz a 1G |
