GE Fanuc IC697MDL752, modulo di serie 90-70, 32 punti dell'uscita

Ge Fanuc IC697MDL752, modulo serie 90-70, 32 punti di uscita

Descrizione del prodotto

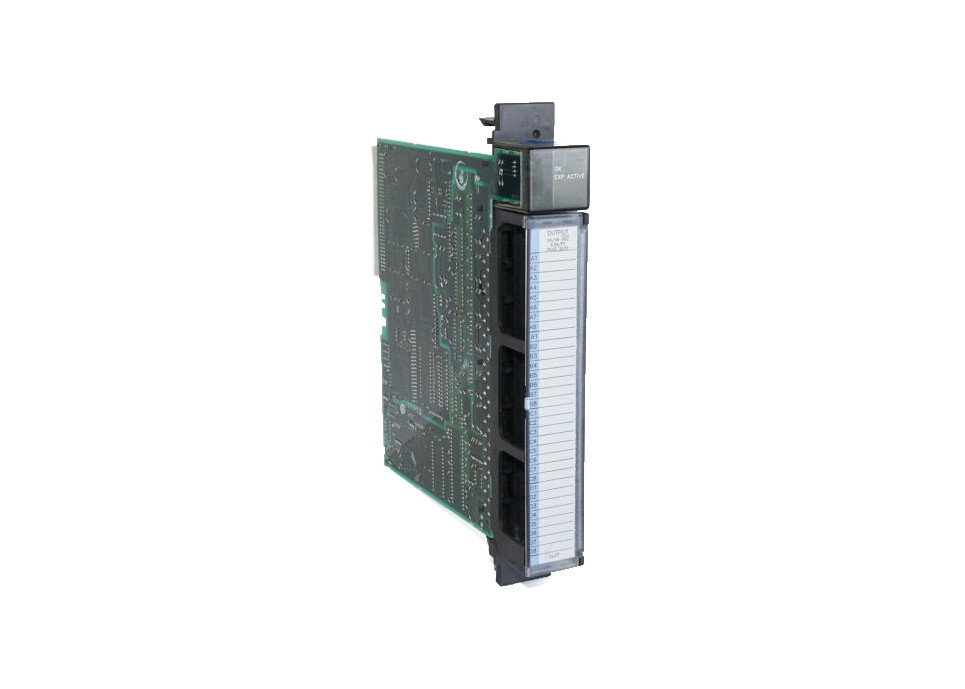

Il modulo GE Fanuc serie 90-70 IC697MDL752 è un modulo a 32 punti che eroga 12 Volt e 0,5 Ampere di corrente.Questo modulo fornisce un elevato livello di corrente di spunto, che rende l'IC697MDL752 ideale per un'ampia gamma di carichi, come avviatori motore e solenoidi.Per trovare lo stato ON-OFF di ogni punto del circuito, individuare gli indicatori LED sulla parte superiore del modulo.Per garantire il corretto allineamento con moduli simili sul campo, il modulo è codificato correttamente.Questo modulo IC697MDL752 è configurato utilizzando MS-DOS o un software di programmazione compatibile con Windows NT o Windows 95. Di solito avviene tramite il protocollo TCP/IP tramite cavo Ethernet o porta SNP.La configurazione di programmazione viene scaricata e installata sul dispositivo di programmazione.Questo viene fatto utilizzando un dispositivo come un personal computer, IBM XT, PS/2 o AT.

Il modulo di uscita a 12 Volt IC697MDL752 è compatibile con molti dispositivi come avviatori motore, solenoidi e indicatori.È diviso in 4 gruppi, ognuno composto da 8 moduli.A causa della dissipazione del calore del modulo, la corrente massima per ciascuno dei 4 gruppi ha un limite di 2 ampere.

Ciascun modulo di uscita può fornire una corrente di picco superiore alla sua corrente nominale per tutta la durata.Questa capacità dipende dalla corrente nominale del dispositivo e dalla durata dell'accensione del dispositivo.Il modulo di uscita IC697MDL752 viene fornito senza fusibile.Tuttavia, se necessario, viene installato un fusibile da ¾ Amp 250 V per motivi di sicurezza.

Il modulo di uscita viene fornito con una chiave meccanica che fornisce un meccanismo infallibile.Ciò garantisce che il modulo sia posizionato correttamente e impedisce che i moduli vengano sostituiti involontariamente in uno slot per un tipo di modulo diverso.Ogni modulo viene fornito con una chiave per questo scopo.

Durante l'installazione o la rimozione delle morsettiere, si consiglia vivamente di interrompere l'alimentazione.Una volta tolta l'alimentazione, è possibile aprire lo sportello incernierato per accedere al martinetto a vite, che fissa saldamente in posizione la morsettiera.

La morsettiera è progettata per ospitare cavi di dimensioni da AWG 0,36 mm2 a AWG 2,1 mm2.È fondamentale notare che non deve essere superato un diametro massimo di isolamento di 0,135 pollici quando si ha a che fare con un filo da 2,1 mm2 per il cablaggio di tutti i punti.Per una corretta connessione, due fili possono essere terminati su qualsiasi terminale purché della stessa dimensione.La morsettiera è predisposta per ospitare un massimo di 40 fili da 2,1mm2.Se vengono utilizzati, devono essere posizionati ad almeno 8 pollici dall'estremità della terminazione.Questo crea spazio sufficiente per chiudere facilmente la porta a battente.

Dopo aver eseguito tutti i collegamenti ai moduli dei cavi, si consiglia di avvolgere saldamente le fascette attorno ai fasci di cavi.Quando si maneggiano fasci di cavi più grandi, si consigliano fascette aggiuntive.Un circuito di etichetta porta è incluso in ogni modulo per mostrare le informazioni di cablaggio.Se l'etichetta è difficile da inserire nella porta a battente, è possibile piegare il bordo rigato prima dell'inserimento.

Dopo aver completato il cablaggio archiviato, assicurarsi che la morsettiera sia fissata al rack.Ciò si ottiene inserendo la cinghia della scheda nelle piccole fessure nella griglia di guida della scheda inferiore sul rack.La fascetta identifica anche la morsettiera grazie alla posizione precisa dello slot di accoppiamento.Per una ventilazione sufficiente, lasciare uno spazio libero di 6 pollici sopra e sotto la griglia.
