Brand: | GE Fanuc | Model: | IC697MDL241 |
---|---|---|---|
Series: | Series 90-70 | Product Type: | Discrete Input Module |
Voltage: | 240 V AC | Inputs: | 16 point Isolated |
Input Current: | 20 mA | Current Required: | 0.25 A |
Frequency: | 60 Hz | warranty: | 1 year |
Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |

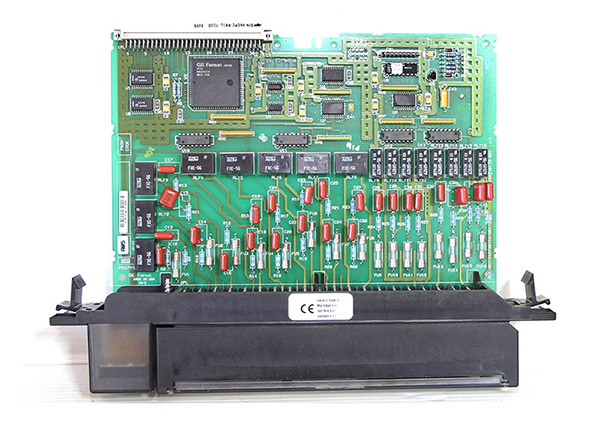

L'IC697MDL241 è un modulo di ingresso discreto a 240 VAC prodotto da GE Fanuc.e compatibilità degli interruttori di prossimitàIl modulo IC697MDL241 è progettato per l'uso con un PLC (controller logico di prossimità).
Il modulo IC697MDL241 è dotato di indicatori a LED, con un sistema di accensione a LED e un sistema di accensione a LED.che mostrano lo stato ON-OFF di ogni punto sul lato logico del circuitoL'IC697MDL241 è meccanicamente a chiave per mantenere una corretta sostituzione con un tipo simile in campo.I riferimenti di I/O sono configurabili dall'utente e non sono necessari interruttori o jumper DIP. La configurazione viene completata tramite la funzione di configurazione del software di programmazione MS-DOS o Windows in esecuzione su Windows 95 o Windows NT tramite Ethernet TCP/IP o tramite la porta SNP.Programmazione La funzionalità di configurazione del software è convenientemente preinstallata.
L'IC697MDL241 è compatibile con una serie di dispositivi di ingresso, tra cui pulsanti, interruttori di limite e interruttori di selezione, nonché interruttori elettronici di prossimità, sia a 2 fili che a 3 fili.I circuiti di ingresso sono capacitivi per garantire un basso dissipamento del caloreLe caratteristiche della corrente di ingresso forniscono tipicamente 10mA nello stato ON e possono affondare fino a 5mA di corrente di perdita quando è spenta.Il modulo è compatibile con una varietà di interruttori di prossimità a 2 e 3 fili.
Il modulo di ingresso IC697MDL241 è un modulo di ingresso discreto prodotto da GE Fanuc come parte della serie 90-70.Funziona con tensione nominale di 240 volt CA e presenta 16 punti isolati separati con un tempo di filtraggio di ingresso di 20 millisecondi e compatibilità con gli interruttori di prossimitàQuesto modulo è progettato e destinato all'uso con PLC (Programmable Logic Controllers), e ogni input isolato può funzionare come una singola fase di alimentazione AC.Ha anche ingressi che sono reattivi con le proprietà di corrente-tensione standard IECIl modulo GE Fanuc IC697MDL241 dispone di LED per indicare lo stato di accensione e spegnimento per ciascuno dei punti sul lato logico del circuito.I LED si trovano sulla parte superiore del modulo.
Il modulo di ingresso discreto GE Fanuc IC697MDL241 è meccanicamente collegato per fornire una facile sostituzione con un modulo corrispondente nel campo.Gli utenti possono configurare i riferimenti I/O e non sono richiesti saltatori o interruttori DIP. These configurations can be completed through the configuration functionality of the Windows or MS-DOS programming software that runs on the Windows NT or Windows 95 operating system through the SNP port or Ethernet TCP/IP port. La funzione di configurazione del software di programmazione è preinstallata. Il modulo IC697MDL241 è abbinato a una raccolta di dispositivi di input come interruttori di limite, interruttori di selezione, pulsanti,con una lunghezza di 20 mm o più ma non superiore a 50 mmIl modulo IC697MDL241 ha un circuito di ingresso capacitivo che garantisce una bassa dissipazione del calore, e ciò contribuisce all'affidabilità e alla lunga durata del modulo.Ha una corrente di ingresso tipica di 10 milliampere nello stato attivo e può anche affondare una corrente di perdita fino a 5 milliampere nello stato di fuori.
tensione nominale: | 240 volt CA |
Numero di input: | 16 Importi (isolati) |
corrente di ingresso: | 20 mA |
Corrente richiesta: | 0.25 Ampere |
Frequenza: | 60 Hz |
Potenza di corrente continua: | - No, no. |
tensione nominale: Modulo dell'input |
240 VAC, 60 Hz Sinusoidale 16 isolato individualmente |
Isolamento: |
1500 volt RMS - qualsiasi ingresso al backplane 500 volt RMS tra gruppi di ingressi |
InputCurrent: | 20 mA (tipico) a tensione nominale (reattiva) |
InputCaracteristiche- | |
Voltaggio in stato di attivazione: | 160 a 264 volt CA, 60 Hz sinusoidale |
Voltaggio in stato di disattivazione: | Da 0 a 40 volt AC, 60 Hz sinusoidale |
Attuale: | 10mA a 15mA |
Non in statoCurrent: | da 0 a 5 mA (minimo 2,2 a ingresso di 40 V) |
Tempo di ritardo del filtro: | 20mtipico |
Corrente richiesta da 5VDCbackplanebus: | 0.25 ampere |
VME | Sistema progettato per supportare lo standard VME C.1 |
