| Marca: | GE Fanuc | Modello: | IC697CPU732 |
|---|---|---|---|
| Serie: | Serie 90-70 | Tipo di prodotto: | Modulo del CPU |
| Compatibilità: | GE Fanuc 90-70 PLCs | Assorbimento di corrente: | 1 amp |
| Input di tensione: | 5 volt di CC | Velocità di clock: | 12 megahertz |
| Microprocessore: | 80C198 | Garanzia: | 1 anno |
| Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |
||

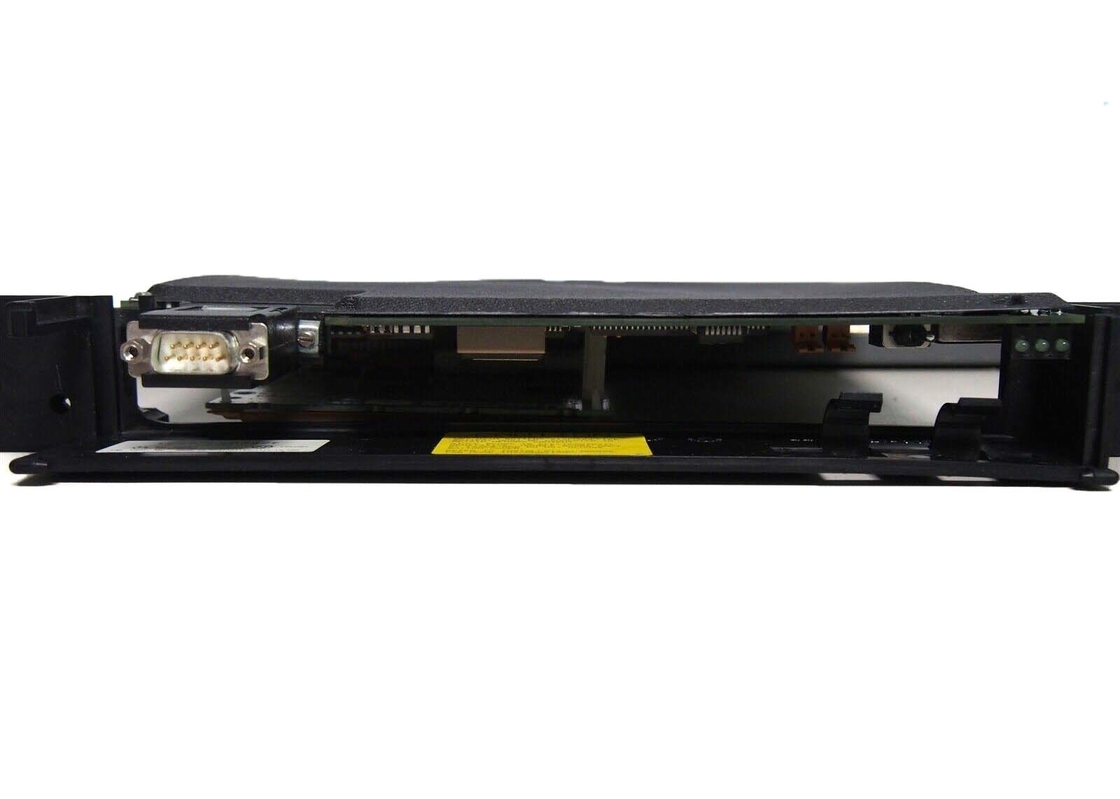

Manifatturiero da automazione di GE, il IC697CPU732 è un singolo CPU del regolatore programmabile della scanalatura capace di controllo le attrezzature industriali e dei processi in tempo reale. Per comunicare con i moduli di opzione astuta «e dell'ingresso/uscita», questo dispositivo usa una superficie posteriore montata a pannelli del collegamento. Questo dispositivo ha 12 un microprocessore di megahertz 80C186 capace dei calcoli decimali di virgula mobile alle velocità di 0,4 microsecondi per funzione booleana. Fino ad ingresso/uscita analogico 8K è sostenuto da questo dispositivo, con qualunque miscela di 512 input ed uscite.
Il IC697CPU732 sostiene i moduli di interfaccia LAN IC697, i moduli discreti e analogici di IC697 dell'ingresso/uscita, coprocessore e moduli di comunicazioni multipli, moduli di interfaccia di collegamento dell'ingresso/uscita e regolatori del bus per i moduli di IC66*. La configurazione di questo dispositivo è compiuta collegando il modulo ad un computer del programmatore e eseguendo il software di programmazione IC641.
I DIP switch ed i saltatori non sono utilizzati nella configurazione di questo prodotto. Per sicurezza, le impostazioni di configurazione sono parola d'ordine protettiva. La memoria dell'utente, i dati di programmazione, il calendario e l'orologio sono mantenuti da una batteria di CMOS del litio.
Questo dispositivo sostiene una configurazione di serie del multidrop di 8 cavi. Il numero dei regolatori programmabili permessi in questa configurazione è determinato dalla lunghezza di cavo. I 24 cavi di serie dell'AWG 30V dovrebbero essere utilizzati in questa messa a punto per collegare il regolatore ad un computer. Avvertimento: Le strisce terminali o i connettori alternati non dovrebbero essere utilizzati nella linea di trasmissione per una configurazione del multidrop.
Per azionare il IC697CPU732, utilizzi il commutatore a tre posizioni o un computer allegato che esegue il software di programmazione IC641. Riferisca al manuale del prodotto per le istruzioni di installazione adeguate. Spenga il potere prima del collegamento del dispositivo. Disponga il commutatore a tre posizioni dell'operazione in FERMANO la posizione. Disponga la batteria in una delle scanalature del collegamento batteria. Colleghi il dispositivo per scanalare 1. poteri sul dispositivo.
Il modulo IC697CPU732 è un'unità centrale di elaborazione o un CPU per i sistemi industriali dello SpA di GE Fanuc. Il CPU IC697CPU732 sostiene sia le operazioni matematiche di virgula mobile che fisso. Il modulo IC697CPU732 richiede una singola scanalatura nel telaio dello SpA e ricava 1 amp della corrente dalla superficie posteriore a 5 volt di CC di tensione in ingresso.
Una porta seriale integrata sul modulo del CPU sostiene sia il RS-485 che i protocolli e di comunicazione RS-422 possono essere usati per collegarsi ad un programmatore per la configurazione del modulo del CPU. Il modulo IC697CPU732 è configurato con il software di programmazione IC641. Non ci sono DIP switch o saltatori sul CPU per la configurazione. La memoria di CPU è appoggiata da una batteria che è stimata per 10 mesi di durata di prodotto in magazzino centigrado a 20 gradi. Il numero di catalogo della batteria al litio è IC697ACC701.
Il modulo IC697CPU732 sostiene complessivamente 512 input ed uscite. Il numero di ingresso/uscita analogico di sostegno dal modulo è 8000. Il modulo IC697CPU732 richiede 0,4 microsecondi per elaborare una singola funzione booleana. Il microprocessore 80C198 su cui il modulo del CPU è basato è cronometrato a 12 megahertz. Il modulo IC697CPU732 sostiene i moduli dell'ingresso/uscita IC66 e IC697.
Access al modulo può essere limitato con l'uso delle parole d'ordine impedire l'accesso non autorizzato e quindi impedire i cambiamenti di configurazione in grado di colpire avversamente le funzioni dello SpA. Il funzionamento del modulo IC697CPU732 è controllato da un interruttore di posizione 3 sopra la parte anteriore del modulo o attraverso un programmatore collegato ed il software IC641. Tre LED sulla parte anteriore dell'esposizione del modulo IC697CPU732 le informazioni di stato per gli installatori e gli operatori.
| Tipo del modulo: | Unità centrale di elaborazione |
| Numero delle scanalature: | 1 (singola scanalatura) |
| Corrente richiesto: | 1,0 amp |
| Numero dei punti: | 512 input ed uscite (qualsiasi miscela) |
| Porte seriali: | Uno |
| Supporti: | Ingresso/uscita ingresso/uscita IC660/IC661 e IC697 |
|
Durata di prodotto in magazzino della batteria Conservazione di memoria |
10 anni a 200 C (680 F) nominale 6 mesi senza potere applicato |
| Corrente richiesta dal bus 5V | 1.0Amp |
|
Accuratezza dell'orologio di ora (sincronizzazione interna) Orologio marcatempo trascorso |
± di ‚di ï 3,5 secondi al giorno ± di ‚di ï .01% massimi |
| Porta seriale | RS422/485compatible, serialattachment del programmatore |
| VME | Sistema destinato per sostenere il VME C.1 standard |
