Marca: | GE Fanuc | Modello: | IC697CPM914 |
---|---|---|---|
Serie: | Serie 90-70 | Tipo di prodotto: | Modulo del CPU |
Compatibilità: | GE Fanuc 90-70 PLCs | Assorbimento di corrente: | 2,8 amp |
Input di tensione: | 5 volt di CC | Velocità di clock: | 32 megahertz |
Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |

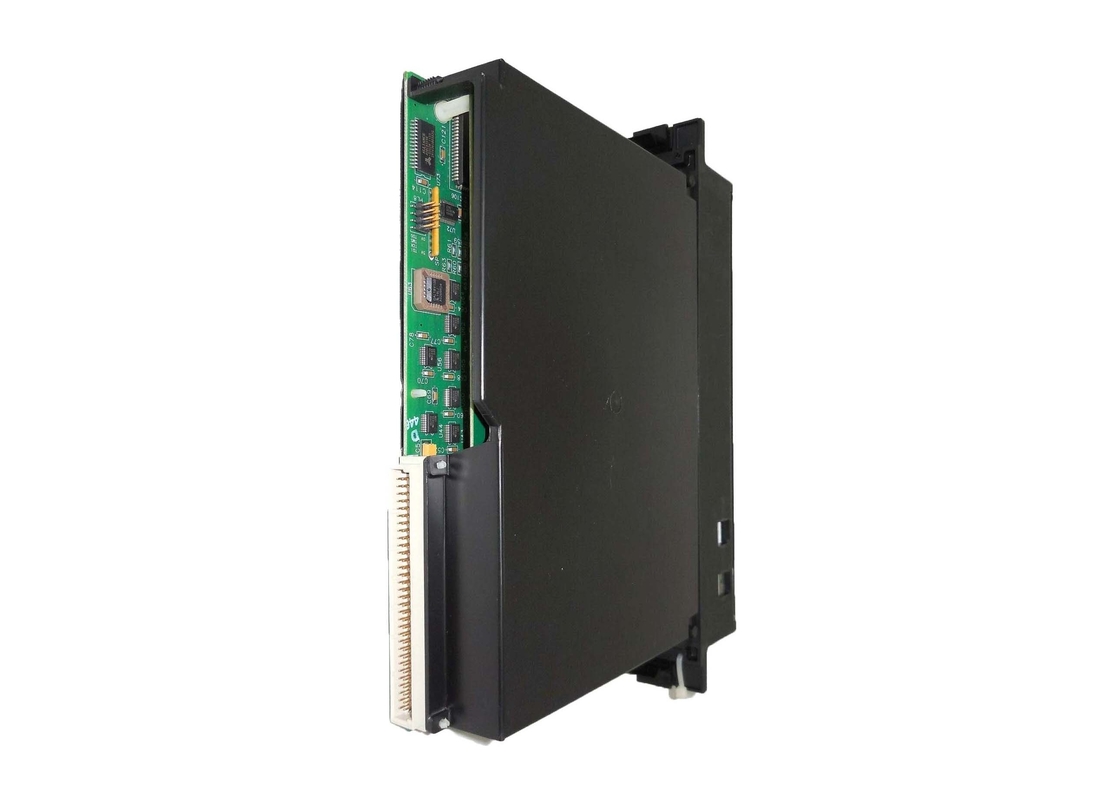

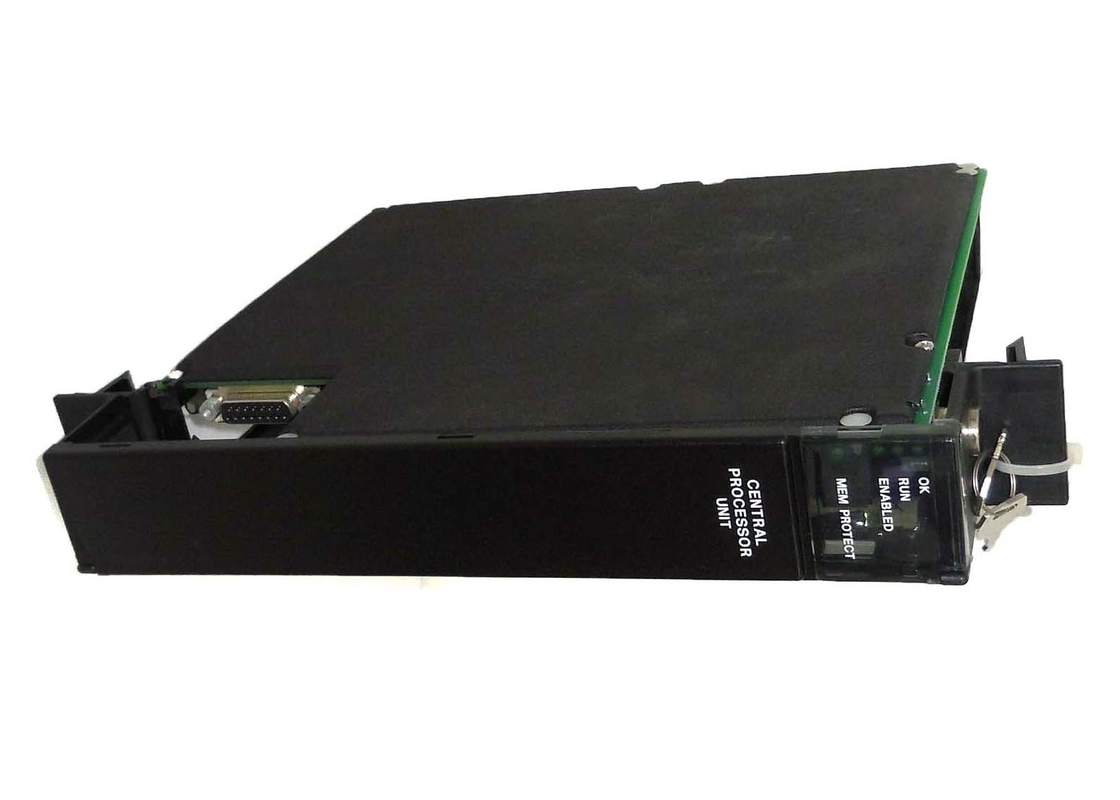

Il IC697CPM914 è un modulo ridondante del CPU di GMR progettato da GE Fanuc per la serie 90-70. Il modulo IC697CPM914 è compatibile con versioni di software di programmazione di MS-DOS di versioni 4,2 o successivamente. Il software di programmazione di MS-DOS non sostiene alcune nuove caratteristiche del modulo eccezione fatta per lo spazio supplementare di programma di LD. Per risolvere i problema di lavoro che circondano MS-DOS, il software ritornerà alla versione 3,70, che è conformemente al software di programmazione.
Il modulo IC697CPM914 è progettato con il nuovo modo di spazzata per i CPU del rilascio 6,00. Il modo di Microcycle permette che lo SpA tenga l'intervallo di tempo fra le ricerche dell'ingresso/uscita. Per un processo efficiente delle ricerche dell'ingresso/uscita, il CPU deve conoscere la quantità della spazzata da assegnare alla ricerca dell'uscita. Il tempo ha avuto bisogno di per la ricerca precedente dell'uscita di spazzata è richiesto nell'ambito delle operazioni normali per contribuire a calcolare la ricerca dell'uscita della spazzata. La caratteristica di comunicazioni di serie ha restrizioni delle operazioni. Su tutta la spazzata, la comunicazione di serie può aggiungere ad un massimo di 5 millisecondi e questa dovrebbe essere ricordata quando il dispositivo del cane da guardia è messo.
Il modulo IC697 è alimentato dallo scaffale dello SpA IC697. È vitale che il saltatore dello scaffale è fatto pagare perché lo SpA non identificherà lo scaffale e non può identificare l'errore. Tutti gli scaffali di espansione dovrebbero essere alimentati quando lo scaffale principale riceve il potere e se il CPU sta funzionando, gli scaffali di espansione non possono essere alimentati durante l'elaborazione. Una batteria è raccomandata quando alimenta il modulo IC697CPM914. Il PCM comprende una comunicazione della superficie posteriore di difetto con un valore massimo di 5 secondi. Una volta che la richiesta è stata inviata tramite PCM al CPU IC697, l'intervallo si applica dal PCM.
Il modulo IC697CPM914 è un modulo del CPU di 32 bit con il supporto di virgula mobile. Questo modulo usa un'unità di elaborazione 80486DX che ha una velocità di clock di 32 megahertz. I requisiti di potere del modulo sono 2,8 amp di corrente nominale e di 5 volt di tensione di CC. Il modulo IC697CPM914 sostiene fino a 512 kilobyti di RAM. La memoria è sostenuta da batteria da una batteria al litio a bordo che può fornire 6 mesi della conservazione di memoria. Una porta seriale compatibile RS-422/RS-485 è disponibile sul modulo. Questa porta può essere usata per collegarsi ad un'interfaccia del posto di lavoro in un computer di programmazione. Questa porta seriale può anche collegarsi ad una porta seriale su un computer di programmazione con un RS-422 al convertitore RS-232. La porta seriale sul modulo IC697CPM914 ha un connettore D tipo di 15 perni.
Un collegamento parallelo ad un porto sul modulo di trasmettitore del bus può anche essere usato per collegare il modulo del CPU IC697CPM914 ad un programmatore basato MS-DOS. I collegamenti di Ethernet per la programmazione del CPU inoltre sono sostenuti. Il modulo IC697CPM914 sostiene fino a ingresso/uscita 8000 l'ingresso/uscita analogico e 12.000 in tutta la miscela. Una scanalatura è richiesta nello scaffale dello SpA per l'installazione del modulo del CPU. Quattro stato LED fornire gli aggiornamenti di stato. La programmazione e la configurazione del modulo IC697CPM914 devono essere eseguite attraverso software perché il CPU non ha DIP switch per la configurazione. Parecchi moduli facoltativi sono sostenuti compreso Ethernet, il coprocessore, il regolatore del bus ed i moduli dell'ingresso/uscita. La gamma di temperature di lavoro raccomandata per il modulo è centigrado 0 - 60 gradi. La gamma raccomandata per umidità relativa è 5 - 95%.
Tipo del modulo: | CPU di virgula mobile |
Numero delle scanalature: | 1 (singola scanalatura) |
Memoria: | 512K RAM |
Numero dei punti: | 2000 ingressi/uscite discreti |
Porte seriali: | Uno |
Supporti: | INGRESSO/USCITA IC660/IC661 |
Marca | GE Fanuc |
Serie | Serie 90-70 |
Numero del pezzo | IC697CPM914 |
Tipo di prodotto | Modulo del CPU |
Compatibilità | GE Fanuc 90-70 PLCs |
Assorbimento di corrente | 2,8 amp |
Input di tensione | 5 volt di CC |
Velocità di clock | 32 megahertz |
Microprocessore | 80486DX |
Porta seriale | 1 |
L'ingresso/uscita analogico ha sostenuto | 8000 |
