Dettagli:
Termini di pagamento e spedizione:
|
| Marca: | GE Fanuc | Modello: | IC697CHS791 |
|---|---|---|---|
| Serie: | Serie 90-70 | Tipo di prodotto: | Regolatore di Ethernet, LAN Interface |
| Tipi di memoria: | RAM, ROM e firmware | Backup di batteria per RAM: | ha sostenuto |
| Connettore del cavo: | Connettore D tipo 15-Pin | cavi: | Cavo di ricetrasmettitore o cavo di AUI |
| Software di programmazione e di comunicazione di Windows: | ha sostenuto | Garanzia: | 1 anno |
| Evidenziare: | Modulo di uscita positivo di logica di ESCPP,Modulo di uscita positivo di logica 24VDC,RS485 Digital io modulo della O |
||

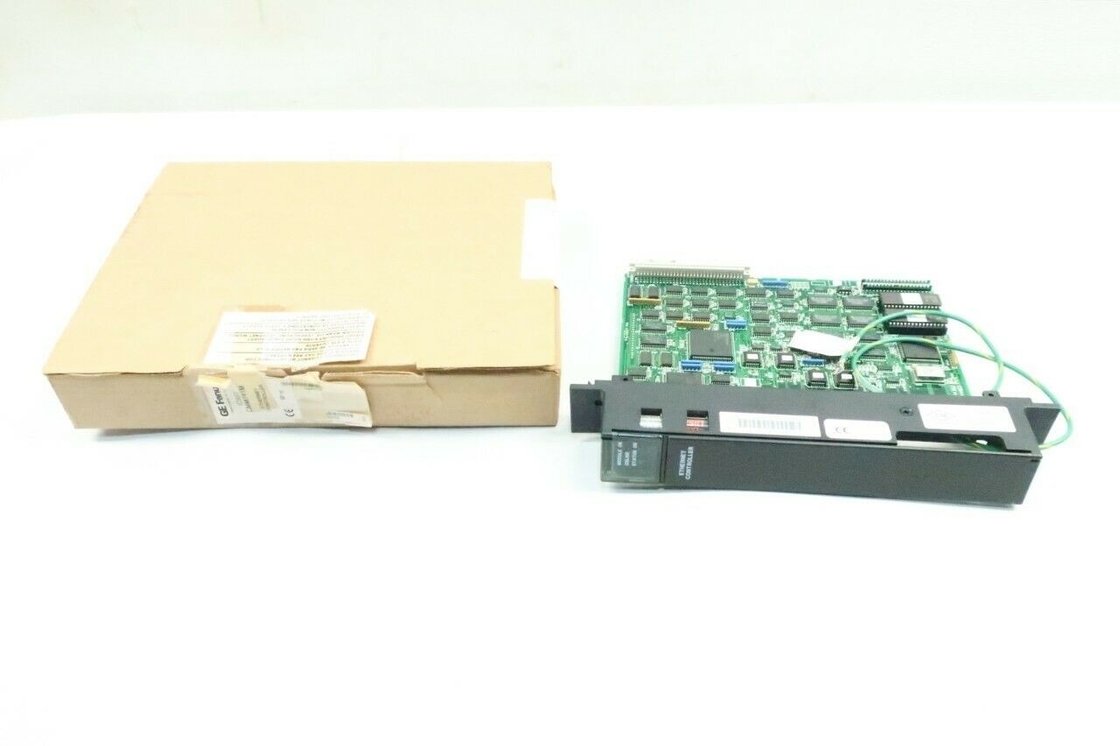

Il IC697CMM741 è un regolatore programmabile di Ethernet in 90-70 serie. Il regolatore IC697CMM741 è un membro della famiglia dell'hardware e di prodotto software di lan della fabbrica IC651. Questo gruppo offre le soluzioni di rendimento elevato per il collegamento dei regolatori di automazione. Il regolatore IC697CMM741 è destinato per essere inserito una scanalatura nello scaffale dello SpA IC697. Il regolatore IC697CMM741 permette il collegamento diretto dello SpA alla lan di IEEE 802,3 CSMA/CD. È fornito 15 di un collegamento standard del porto del perno AUI ed è progettato per i regolatori IC697. Un cavo di ricetrasmettitore o di AUI può essere fornito dall'utente. Utilizza una singola scanalatura nello scaffale dello SpA ed il software è facile da caricare e/o migliorare. Ulteriormente, il software è conservato attraverso le interruzioni elettriche per almeno sei mesi.
Nell'installare il regolatore IC697CMM741 nello scaffale dello SpA, il potere dovrebbe essere spento dallo scaffale. Colleghi la batteria con il anteriore-rivestimento della copertina e la cerniera alla destra. La linguetta del cavo della pastella dovrebbe affrontare a partire dalla superficie del bordo. Una volta che la batteria è collegata ad uno dei connettori, comprima semplicemente per chiudere. Inserisca il regolatore nella scanalatura appropriata (generalmente la prima scanalatura a destra del CPU o del BTM. Non forzi il bordo quando chiudono. È importante notare che il regolatore di Ethernet non funzionerà correttamente se ci sono scanalature vuote a sua sinistra. CAUTELA: La messa a terra verde deve essere fissata saldamente al telaio dello scaffale e lo scaffale deve essere collegato per assicurare la funzionalità della lan.
Il dispositivo dell'interfaccia IC697CMM741 è fabbricato da GE Fanuc nella sua serie di prodotti di serie 90-70 per essere un'interfaccia per i dispositivi di lan di Ethernet del TCP/IP o per la serie di GE 90-70 dispositivi di MMS. L'interfaccia IC697CMM741 è inoltre un regolatore di Ethernet e può attaccare PLCs direttamente ad una lan come la lan di IEEE 802,3 CSMA/CD. Questo regolatore di Ethernet è fatto per la serie 90-70 IC di GE 697 regolatori programmabili e deve soltanto 1 scanalatura nello scaffale dello SpA essere montato saldamente. Il software che gli usi del regolatore di Ethernet IC697CMM741 possono essere caricati facilmente o migliorati con RAM ed il regolatore possono conservare il suo software dopo un'interruzione elettrica per minimo 6 mesi. Il software che può usare comprende software di comunicazioni di MMS/OSI e del TCP/IP, Windows completo e DOS che programmano e software di comunicazione e software che è fatto per i sistemi diagnostici e la gestione della stazione completi.
Il regolatore e l'interfaccia di Ethernet IC697CMM741 di serie 90-70 di GE possono collegarsi ad un dispositivo del ricetrasmettitore attraverso un cavo di ricetrasmettitore utente-fornito o un cavo di AUI (interfaccia dell'unità del collegamento) tramite il suo connettore D tipo standard che ha 15 perni. Il cavo ed il ricetrasmettitore sono come il regolatore di Ethernet fa il suo collegamento alla lan di Ethernet. Gli utenti possono controllare lo stato dell'interfaccia del regolatore con i suoi 3 LED. RAM nel regolatore di Ethernet IC697CMM741 utilizza una batteria per backup ed i depositi di RAM tutto il software di comunicazione. Questo dispositivo dell'interfaccia e del regolatore inoltre ha la ROM e firmware che immagazzinano le funzioni, il software di configurazione e le caratteristiche di sistemi diagnostici di base che usa.
|
Consumo di energia (tipico):
Conservazione di memoria: |
Il consumo di energia per il regolatore di Ethernet include i carichi esterni RS-232 ed il ricetrasmettitore esterno. Il modulo è alimentato dallo scaffale. L'alimentazione elettrica deve fornire +12 VCC. +5 VCC +12 VCC 1.00A 0,5 A Una batteria a bordo fornisce il potere di sostegno (almeno 6 mesi) quando il potere è rimosso dallo scaffale del CPU che contiene il regolatore di Ethernet. |
|
Dimensioni fisiche: Circuito: Montaggio:
Connettori:
InterfaceSpecifications: |
6,3 x 9,19 pollici (160 x 233 millimetri). Occupa una singola scanalatura in uno scaffale dello SpA IC697. Il modulo inserisce lo scaffale del CPU IC697 nella prima scanalatura disponibile a destra del CPU o del BTM. (Modulo di ricevitore del bus se scaffale a distanza) - Indicatori del LED: APPROVAZIONE DEL MODULO, ONLINE, APPROVAZIONE DI STATO - Rimetta in moto il pulsante e le connessioni della batteria - il bordo anteriore del bordo dietro i porti di pubblicazione periodica e del ricetrasmettitore della porta a battente - Porta seriale: una femmina di 9 perni, D-connettore (al locale GSM) - Porto del ricetrasmettitore: una femmina di 15 perni, lan del D-connettore (al cavo ed alla rete di ricetrasmettitore di Ethernet) (alla rete GSM e/o al programmatore di IC641-Ethernet) Classe di Logical Link Control di IEEE 802,2 io Porta seriale del controllo di accesso 10Mbps di medium di IEEE 802,3 CSMA/CD: RS-232 DTE, 9600 bps Porto del ricetrasmettitore: Ethernet, IEEE 802,3 CSMA/CD, ricetrasmettitore SQE deve essere permessa a. |
