Modulo semi conduttore GE FANUC IC693PCM300 del microcomputer di serie 90-30 PLCs

GE FANUC IC693PCM300, serie 90-30 PLCs, modulo semi conduttore del microcomputer

Descrizione di prodotto

Il modulo programmabile del coprocessore IC693PCM300 è fabbricato da GE Fanuc ed è stimato come coprocessore ad alto rendimento per i 90-30 CPU modulari. Si noti che questo tipo di modulo non funziona con 311, 313, o 323 modelli del CPU. Sostiene la programmazione di C ed i linguaggi di programmazione di MegaBasic. Un programma libero per questo modulo è disponibile e può essere scaricato al sito di GE Fanuc. Questo PCM IC693PCM300 è disponibile in 3 versioni: IC693PCM300, IC693PCM301 e IC693PCM302. I moduli sono destinati per comunicare con i lettori di codici a barre, le stampanti, le scale, gli a tubo catodico, i terminali di programmazione ed i dispositivi matrici di RTU da citare appena ma alcuni.

Durante l'installazione, Il PCM è soltanto installabile nella base di appoggio del CPU con eccezione della scanalatura 1 che dovrebbe contenere un modulo del CPU. Come più in anticipo dichiarato, questo PCM non è compatibile con le versioni incluse dei CPU 311. 131 o 323. Gli indicatori del LED restano normalmente sopra per indicare che il modulo sta funzionando come previsto. IL LED US1 infiamma per comunicare l'attività in porto 1 ed il LED US2 inoltre infiamma per indicare l'attività su porto 2. Quando non c'è attività affatto, sia i LED rimangono FUORI. È importante citare che gli utenti possono avanzare l'abitudine per configurare la funzione del LED per essere adatti ai loro bisogni. Per backup la memoria di RAM, una batteria al litio è installata sull'interno della piastra frontale del PCM. Per gli scopi della spedizione, la batteria è staccata e dovrebbe essere collegata prima di installazione del modulo. Quando il PCM è immagazzinato per una durata prolungata di tempo, è prudente da staccare la batteria a meno che vogliate conservare il programma conservato in RAM.

L'automazione di GE Fanuc fabbrica il modulo IC693PCM300 come modulo programmabile del coprocessore (PCM). È un'unità semi conduttrice del microcomputer che è progettata per uso come coprocessore in serie 90-30 PLCs di GE Fanuc. Sulla base delle applicazioni trattate dallo SpA, questo PCM può servire come modulo di ASCII/BASIC (ABM) o da modulo del coprocessore di comunicazioni (CCM). Questa unità caratterizza 2 porte seriali che sono usate come punti di collegamento per la funzione di CCM o per eseguire le applicazioni di MegaBasic. È semplice e diretta installare il modulo programmabile del coprocessore di GE Fanuc IC693PCM300 perché occupa soltanto una scanalatura nella piastra di base di serie 90-30. Tuttavia, è essenziale per prendere la precauzione perché non sostiene lo caldo-scambio.

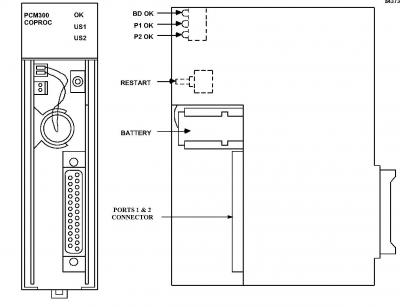

I dispositivi quali i regolatori trattati, i computer industriali ed i monitor periferici comunicano con lo SpA di serie 90-30 di GE Fanuc tramite il modulo programmabile del coprocessore IC693PCM300, che funge da ingresso o interfaccia di comunicazione. Le varie funzionalità dell'interfaccia operatore di MegaBasic come l'acquisizione dei dati, del recupero e dello stoccaggio dei dati e di computazione in tempo reale possono essere configurate, pubblicate ed adattarsi per monitoraggio come pure per il controllo di vari sistemi del macchinario e processi di applicazione tramite il modulo programmabile del coprocessore IC693PCM300. Dopo ogni interruzione di potere, la memoria dell'utente è mantenuta tramite la batteria al litio interna che viene con il modulo. Ha 3 indicatori di stato LED, compreso «l'APPROVAZIONE» LED per l'indicazione dello stato del modulo accanto a 2 indicatori utente-configurabili del LED identificati «l'utente 1" e «l'utente 2." «L'APPROVAZIONE» LED gira su quando il modulo sta funzionando normalmente, spegne quando non sta funzionando ed infiamma durante la diagnosi inizia ciclo.
