Marca: | GE Fanuc | Modello: | IC693MDL645 |
---|---|---|---|
Serie: | Serie 90-30 | Tensione nominale: | 24 volt di CC |
Gamma di tensione in ingresso: | 0 - +30 volt di CC | Input per modulo: | 16 (un gruppo con un singolo terreno comunale) |
Isolamento: | 1500 volt fra il lato del campo ed il lato di logica | Corrente di ingresso: | (tipico) 7 mA a tensione nominale |
tensione dello Su stato: | 11,5 - 30 volt di CC | ||
Evidenziare: | Modulo di input di logica negativa 24VDC,Modulo di input positivo di logica 24VDC,modulo di uscita di logica negativa 2A |

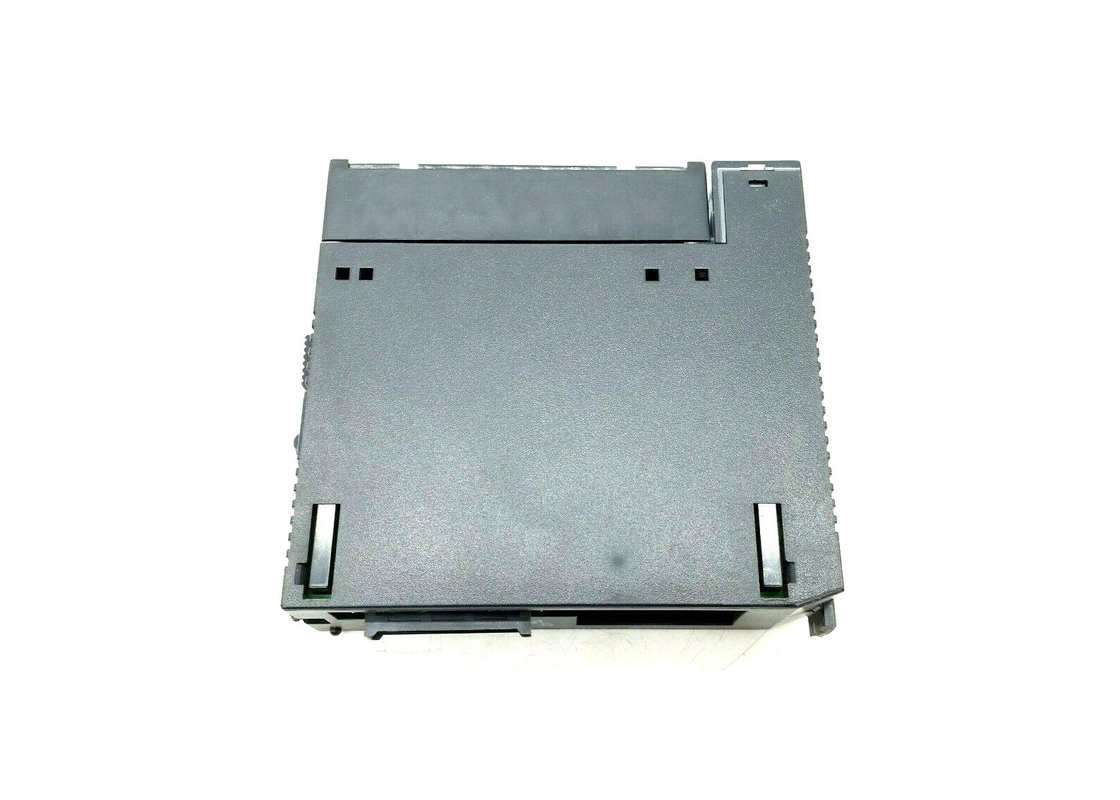

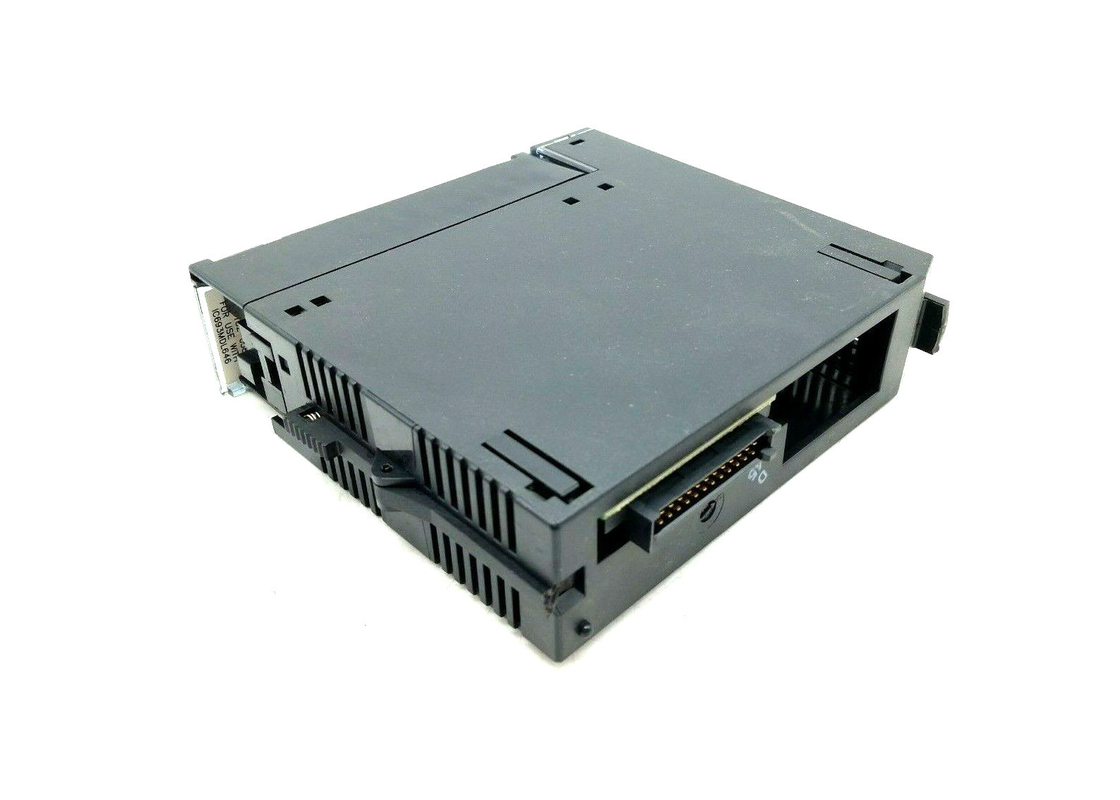

Il modulo IC693MDL646 è i 24 moduli di input del positivo di CC di volt/logica negativa per le 90-30 serie dei controllori logici programmabili. Viene con 16punti di informazioniinungruppochedivideunterminalecomunedell'inputdipotere. Il IC693MDL646 è destinato per avere caratteristiche di logica negativa o di logica positiva. Le caratteristiche d'ingresso lo rendono compatibile con una grande selezione dell'utente hanno fornito i dispositivi di input quali i commutatori di limite, i pulsanti come pure i commutatori di prossimità. Il potere di eseguire i dispositivi del campo è assicurato normalmente dall'utente o da un rifornimento isolato di +24VDC sull'alimentazione elettrica.
Alla cima del modulo, uno può individuare gli indicatori del LED che visualizzano lo stato INSERITA/DISINSERITA di ogni punto. Il blocchetto del LED è diviso in 2 file orizzontali con 8 LED verdi in ogni fila. La fila superiore è identificata da A1 a A8 (punti 1 - 8) ed il fondo da B1 a B8 (punti 9 - 16). C'è un'inserzione che va fra la superficie interna ed esterna della porta a battente. Verso l'interno, si troverà lo schema elettrico e l'identificazione di circuito è situata sulla superficie esterna. Il bordo sinistro esterno dell'inserzione è blu colore-codificato per mostrare un modulo a bassa tensione. Questo modulo può essere installato in tutta la scanalatura dell'ingresso/uscita in un sistema dello SpA di serie 90-30. Altre specifiche comprendono una gamma di tensione in ingresso di 0 - 30 VCC e di corrente di ingresso di 7 mA. La tensione dello su stato è fra 11,5 - 30 V e tensione 0 dello su stato - CC di +5V. la valutazione corrente dello Su stato è massimo di minimo 3.2mA e dello fuori stato 1.1mA.
Il modulo IC693MDL646 è GE Fanuc 24 volt di modulo di CC classificato nell'ambito della serie 90-30 dei controllori logici programmabili di GE. Il modulo di CC di 16 punti caratterizza una costruzione semplificata per la risoluzione dei problemi e la messa a punto facili. Il modulo IC693MDL646 sostiene PDA portatile con il software di logica dell'edizione della macchina di CIMPLICITY che permette che gli utenti colleghino mediante interfaccia al regolatore dello SpA. Questo sviluppatore PDA di logica assicura la facilità di monitoraggio o di dati che cambia e la capacità osservare i sistemi diagnostici. L'unità viene con la funzione inserita/disinserita della forza e può essere configurata con un processo installato macchina semplice da usare che conserva la produttività di aumenti e di tempo. Il modulo IC693MDL646 è costruito per assicurare il rendimento elevato per varie applicazioni punto a punto attraverso l'unità di controllo integrata di moto.
La potenza di elaborazione di 90-30 IC693MDL646 i 24 volt moduli di CC di GE Fanuc la serie è facile da regolare e questa lo rende facile regolare. Il modulo di GE IC693MDL646 può creare un sistema potente senza la necessità di cambiare il software applicativo. Usando la comunicazione di Ethernet, il modulo IC693MDL646 fornisce un collegamento in tempo reale fra i vari sistemi industriali e le parti differenti del pavimento della fabbrica. Ciò garantisce che gli utenti avvertiranno il monitoraggio e la facilità in tempo reale di controllo. Il modulo IC693MDL646 utilizza il CPU Ethernet-permesso a e sostiene l'uso di un modulo di Ethernet montato allo scaffale. Il modulo IC693MDL646 è costruito per assicurare che stia fuori fra i vari piccoli dispositivi di controllo ed offre le opzioni di ridondanza. Di conseguenza, il modulo IC693MDL646 è una soluzione industriale redditizia che è sviluppata per assicurare l'efficienza.
Tensione nominale: | 24 volt di CC |
# degli input: | 16 |
Freq: | n/a |
Corrente di ingresso: | 7,0 mA |
Gamma di tensione in ingresso: | 0 - -30 volt di CC |
Corrente continua: | Sì |
Tensione nominale 24 volt di CC
La tensione in ingresso varia 0 - +30 volt di CC
Input per modulo 16 (un gruppo con un singolo terreno comunale)
Isolamento 1500 volt fra il lato del campo ed il lato di logica
Corrente di ingresso (tipico) 7 mA a tensione nominale
Caratteristiche d'ingresso
dello Su stato di CC di tensioni 11,5 - 30 volt
dello Fuori stato di CC di tensioni 0 - +5 volt
corrente dello Su stato 3,2 minimi di mA
massimo della corrente 1,1 mA dello Fuori stato
Su spettrografia di massa di tempo di reazione 1 tipica
Fuori da spettrografia di massa di tempo di reazione 1 tipica
Consumo di energia: 5V 80 mA (tutti gli input sopra) da un bus da 5 volt sulla superficie posteriore
Consumo di energia: 24V 125 mA dai 24 bus isolato della superficie posteriore di volt o
dall'utente potere assicurato
