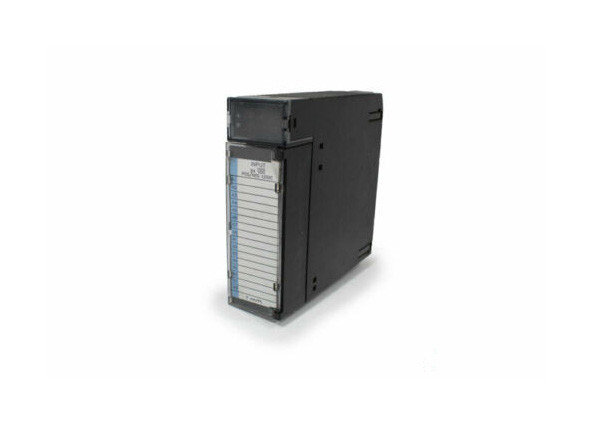

GE FANUC IC693MDL645, 24 positivi di CC di volt/modulo di input logica negativa

GE FANUC IC693MDL645, 24 positivi di CC di volt/modulo di input logica negativa

Descrizione di prodotto

Il IC693MDL645 è i 24 input del positivo di CC di volt/logica negativa che appartengono alle 90-30 serie dei controllori logici programmabili. Può essere installato in tutto il sistema dello SpA di serie 90-30 che ha i 5 o 10 - piastra di base della scanalatura. Questo modulo di input ha sia caratteristiche di logica positiva che negativa. Ha 16 punti di informazioni per gruppo. Utilizza un terminale comune di potere. L'utente ha due opzioni per i dispositivi di potenza del campo; qualsiasi rifornimento il potere direttamente o usare un rifornimento compatibile di +24BDC.

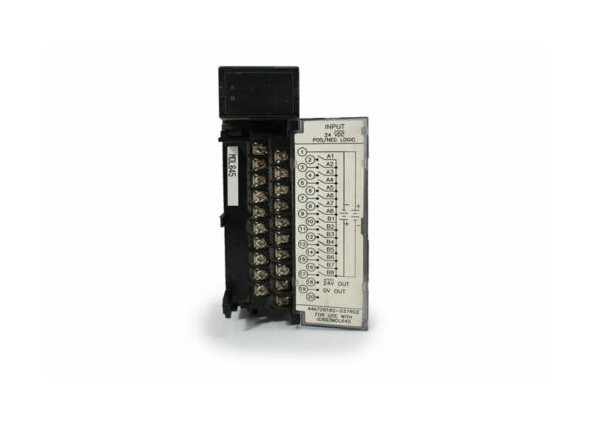

Le caratteristiche doppie della logica del modulo IC693MDL645 lo rende ideale nelle applicazioni che richiedono i commutatori di prossimità elettronici, i commutatori di limite ed i pulsanti. È importante notare che i collegamenti e le informazioni correnti dell'identificazione sono cercati su un'inserzione. Questa inserzione è situata fra la superficie interna ed esterna della porta a battente. Le informazioni fissanti sono cercate dal lato dell'inserzione che affronta esternamente. L'identificazione corrente è situata sull'interno dell'inserzione, in modo da è necessario da aprire la porta a battente per esaminare questi informazioni. Questo modulo è classificato come bassa tensione, che è perché il bordo esterno dell'inserzione è stato blu colore-codificato.

Sono situate alla cima del modulo due file orizzontali, ogni fila che ha otto LED verdi. I LED che corrispondono ai punti di informazioni superiori 1 - 8 di fila sono identificati A1 a A8, mentre quelli sulla seconda fila, che corrispondono ai punti di informazioni da 9 a 16, sono identificati B1 a B8. Questi LED serviscono ad indicare lo stato di "OFF" o di "ON" di ogni punto di informazioni.

Questo 24 moduli di input del positivo di CC di volt/logica negativa hanno una tensione nominale di 24 volt con una gamma di tensione in ingresso di CC di 0 - +30 volt di CC. L'isolamento è di 1500 volt fra il lato del campo ed il lato di logica. La corrente di ingresso a tensione nominale è di in genere 7 mA. Per le sue caratteristiche d'ingresso: la tensione dello su stato è di 11,5 - 30 volt di CC mentre la tensione dello fuori stato è 0 a CC di volt ±5. La corrente dello su stato è 3,2 minimi di mA e la corrente dello fuori stato è massimo di 1,1 mA. Il tempo di reazione avanti/stop è spettrografia di massa in genere 7 per ciascuno. Il consumo di energia a 5V è a 80 mA (quando tutti gli input sono sopra) da un bus di 5 volts sulla superficie posteriore. Il consumo di energia a 24V è a 125 mA dai 24 bus isolato della superficie posteriore di volt o da potere utente-fornito.

Caratteristiche tecniche

Informazioni tecniche

Tensione nominale 24 volt di CC
La tensione in ingresso varia 0 - +30 volt di CC
Input per modulo 16 (un gruppo con un singolo terreno comunale)
Isolamento 1500 volt fra il lato del campo ed il lato di logica
Corrente di ingresso (tipico) 7 mA a tensione nominale
Caratteristiche d'ingresso
dello Su stato di CC di tensioni 11,5 - 30 volt
dello Fuori stato di CC di tensioni 0 - +5 volt
corrente dello Su stato 3,2 minimi di mA
massimo della corrente 1,1 mA dello Fuori stato
Su spettrografia di massa di tempo di reazione 7 tipica
Fuori da spettrografia di massa di tempo di reazione 7 tipica
Consumo di energia: 5V 80 mA (tutti gli input sopra) da un bus da 5 volt sulla superficie posteriore
Consumo di energia: 24V 125 mA dai 24 bus isolato della superficie posteriore di volt o
dall'utente potere assicurato
