Il GE Fanuc Ic693cpu313, ha incastonato il CPU, software di programmazione, 5-Slotted

Il GE Fanuc Ic693cpu313, ha incastonato il CPU, software di programmazione, 5-Slotted

Descrizione di prodotto

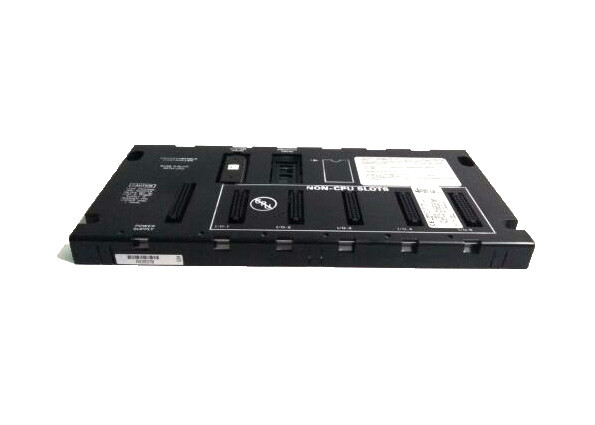

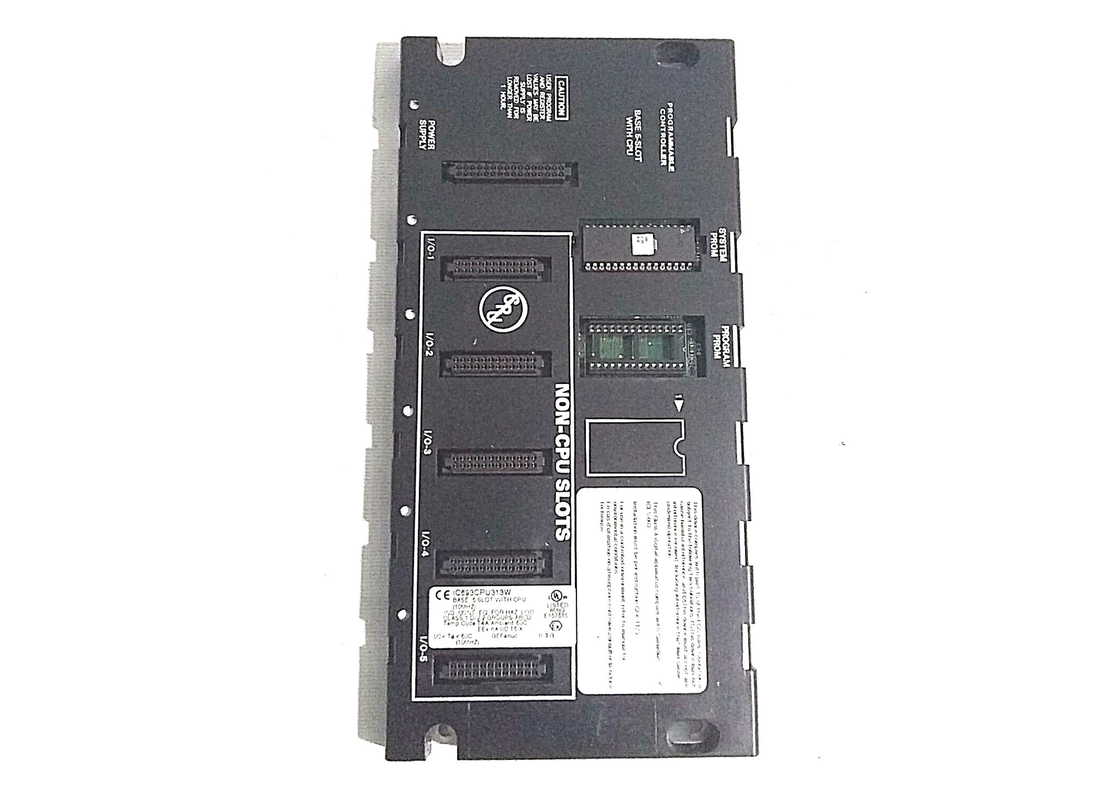

GE Fanuc IC693CPU313 è un CPU incastonato con una piastra di base scanalata 5 che contiene la singola piastra di base per sistema. Questo modulo raggiunge una velocità di elaborazione di 10 megahertz con l'unità di elaborazione 80188. Il potere ha richiesto per eseguire la sua funzione è di 5 VCC e la corrente disegnata da questo modulo è di 430 mA. Questo funzionamento di questo modulo accade ad una gamma di temperature da 0°C a 60 °C.

Il IC693CPU313 è fornito di una memoria massima dell'utente di 12 KB per la programmazione che è assegnata in vari tipi di memoria. La memoria dell'utente connessa con l'entrata analogica (%AI) e l'uscita analogica (%AO) è 64 parole e 32 parole rispettivamente. Questo modulo richiede 128 bit della memoria per il riferimento di stato di sistema in cui tipi di ogni sotto-memoria richiede 32 bit. La memoria inoltre è assegnata per i registri del sistema (%SR) di 16 parole. La memoria di registro inoltre ha spazio massimo per la conservazione delle fino a 1024 parole dei dati. La memoria connessa con le bobine interne (%M) e bobine temporanee dell'uscita (%T) è 1024 bit e 264 bit rispettivamente. Il della memoria principale nel IC63CPU313 è memoria globale discreta (%G) che è 1280 bit.

La comunicazione con altri moduli è fatta via la lan che sostiene il multidrop. Il IC693CPU313 inoltre sostiene i moduli facoltativi come GCM, GCM+, Ethernet, Profibus, la FIP, GBC, ecc. Lo stoccaggio di memoria utilizzato in questo modulo è RAM o EPROM. Questo modulo può raggiungere un tasso di ricerca di 0,6 milliseconds/1K ed è fornito di singolo porto incorporato che sostiene il protocollo quali lo schiavo di SNP e lo schiavo di SNP-X.

Il CPU IC693CPU313 è un CPU incastonato Fanuc di GE dalla linea di serie 90-30. È una superficie posteriore del CPU con un modulo del CPU incastonato direttamente in. Il CPU incastonato IC693CPU313 funziona con velocità dell'unità di elaborazione di 10 megahertz e la sua unità di elaborazione è un'unità di elaborazione 80188. È un CPU di turbo. La piastra di base del IC693CPU313 ha incastonato il CPU soltanto ha 5 scanalature per i moduli (più 1 scanalatura a sinistra il lato di estrema sinistra che è soltanto per l'ospitalità delle alimentazioni elettriche.) Tuttavia, può collegarsi ad altri generi di piastre di base quali le piastre di base a distanza e le piastre di base di espansione in un controllore logico programmabile di serie 90-30 o in uno SpA e queste piastre di base forniranno le scanalature supplementari per i moduli. Il IC693CPU313 ha incastonato il CPU non può essere collegato ai dispositivi di CCM e del PCM, ma può accomodare la maggior parte dei moduli di opzione ed i moduli dell'ingresso/uscita.

La serie che di GE Fanuc 90-30 IC693CPU313 hanno incastonato il CPU ha soltanto 1 porta di comunicazione. Questa porta di comunicazione permette che il CPU incastonato comunichi con altri dispositivi con il protocollo dello schiavo di SNP ed il protocollo dello schiavo di SNP-X. I tipi di memoria che il IC693CPU313 ha incastonato il CPU possono sostenere per includere RAM ed EPROM o EEPROM per le applicazioni specializzate. La gamma di temperatura ambiente di funzionamento per questa superficie posteriore incastonata del CPU è centigrado 0 - 60 gradi o 32 - 140 gradi di Fahrenheit. Questo CPU non può sostenere il per la matematica di virgula mobile. La serie che 90-30 IC693CPU313 hanno incastonato il CPU disegna 430 milliampère della corrente a 5 volt di CC di tensione della superficie posteriore. Può comunicare con altri moduli con una lan che sostiene una messa a punto di multi-goccia.

Caratteristiche tecniche

Caratteristiche tecniche per IC693CPU313
