| Marchio: | ABB | Numero di modello: | ACS800-01-0025-3+P901 |
|---|---|---|---|
| Luogo di origine: | Svedese | altezza: | 60 mm |
| Distanze: | 274 millimetri | Peso: | 26 CHILOGRAMMI |
| Larghezza: | 240 millimetri | Frequenza (f):: | 48 ... 63Hz |
| Evidenziare: | convertitore di frequenza variabile,convertitore di frequenza del vfd |
||

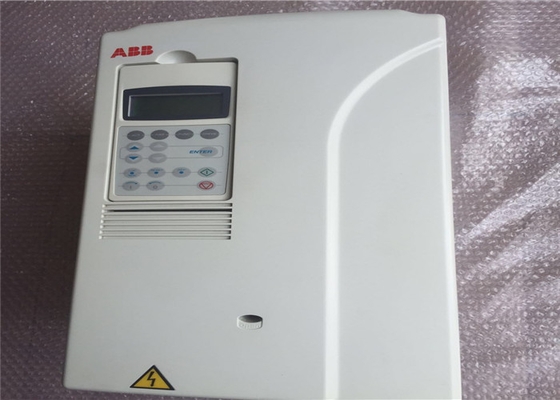

Pcont.max:22kW, Icont.max:44A ACS800-01-0025-3+P901 ABB Serie ACS800 per uso generale
Classe di custodia:
IP21
Frequenza (F):
48...63 Hz
Tensione in ingresso (Uin):
380 ... 415 V
Classe IP:
IP21
Tipo di montaggio:
Montaggio a parete
Numero di fasi:
3
Corrente di uscita, uso gravoso:
32A
Corrente di uscita, utilizzo sovraccarico leggero:
41A
Corrente di uscita, uso normale:
44A
Potenza in uscita, uso intensivo:
15kW
Potenza in uscita, utilizzo con sovraccarico leggero:
18,5 kW
Potenza in uscita, uso normale:
22kW
Potenza in uscita:
44 chilowatt
Corrente nominale (In):
41A
Classe di temperatura predefinita:
--
Motore a due velocità:
NO
Tipo principale del prodotto:
ACS800-01-0025-3
Nome del prodotto:
Convertitore di frequenza
La gamma di prodotti dei moduli multidrive ACS800 comprende moduli raddrizzatori e inverter alimentati in CC e accessori appositamente progettati per integratori, costruttori di macchine e quadri.
Il principio multidrive dell'ACS800, basato su una disposizione comune del bus CC, consente un unico ingresso di potenza e risorse di frenatura comuni per diversi convertitori. La frenatura comune include la possibilità di frenatura rigenerativa e frenatura da motore a motore a seconda dei carichi motore della linea.
Il design di questi moduli si basa su moduli inverter molto più piccoli.
I moduli hanno un connettore plug-in, il che significa un montaggio facile e veloce. I moduli sono inoltre dotati di ruote, quindi possono essere facilmente estratti dall'armadio e spostati indietro per la manutenzione.
Questo concetto consente anche la preinstallazione dei cavi di alimentazione nell'armadio vuoto.
I moduli inverter e diodi possono essere collegati liberamente in parallelo per una maggiore corrente di uscita. Ciò significa un numero limitato di moduli di dimensioni diverse e meno pezzi di ricambio.
La modularità, le dimensioni compatte e la semplicità dei moduli comportano notevoli risparmi per i costruttori di armadi in termini di minimizzazione del numero di armadi e delle larghezze.
Oltre al design compatto, le nuove unità inverter e raddrizzatori ACS800 alimentate in CC includono un'ampia scelta di opzioni.
I moduli inverter sono disponibili in 7 diverse dimensioni di telaio. Le taglie da R2i a R7i partono da 1,1 a 110 kW e tutte le potenze da 90 a 2000 kW sono diverse configurazioni di unità R8i, singole o in parallelo. L'intervallo di tensione copre 380 V, 500 V e 690 V.
I moduli di alimentazione sono disponibili come soluzioni basate su diodi, tiristori o IGBT.
Nelle unità di alimentazione a diodi (DSU) solo quattro diversi tipi di unità, singole o in parallelo, coprono la gamma di potenza da 145 a 4200 kW da 380 a 690 V.
Le caratteristiche di base dell'unità raddrizzatore a diodi includono l'adattamento automatico al funzionamento a 6 o 12 impulsi e il controllo automatico per caricare i banchi di condensatori dell'inverter durante l'avvio.
Le dimensioni meccaniche sono le stesse in ogni modulo, rendendo la progettazione e l'assemblaggio molto semplici.
L'unità di alimentazione a tiristori (TSU) viene utilizzata nei sistemi di azionamento rigenerativi. Contiene due ponti di tiristori a 6 impulsi in collegamenti antiparalleli. È possibile configurare anche unità a 12 impulsi. La gamma di potenza va da 470 a 3150 kW da 380 a 690 V.
Un'unità di alimentazione IGBT (ISU) viene utilizzata nei sistemi di azionamento completamente rigenerativi. Nel controllo della potenza offre le stesse prestazioni decise e delicate del DTC nel controllo del motore. Il modulo di potenza è compatibile hardware con il modulo inverter. In modalità passiva il convertitore funziona come raddrizzatore. Nella modalità attiva gli IGBT sono controllati per mantenere la tensione CC costante e la corrente di linea sinusoidale.
Il contenuto armonico rimane estremamente basso grazie al controllo DTC e al filtraggio LCL.
La gamma di potenza va da 2,7 a 2900 kW da 380 a 690 V. I moduli sono collegati singolarmente o in parallelo.
Numero ordine ACS800:
| ORDINE N. | PARTE N. |
CORRENTE DI USCITA(A)
|
POTENZA DEL MOTORE (chilowatt)
|
|---|---|---|---|
| 3ABD64673459-D | ACS800-01-0003-3+P901 | 5.1 | 1.5 |
| 3ABD64669923-D | ACS800-01-0004-3+P901 | 6.5 | 2.2 |
| 3ABD64662848-D | ACS800-01-0005-3+P901 | 8.5 | 3 |
| 3ABD64662856-D | ACS800-01-0006-3+P901 | 10.9 | 4 |
| 3ABD64660632-D | ACS800-01-0009-3+P901 | 13.9 | 5.5 |
| 3ABD64662872-D | ACS800-01-0011-3+P901 | 19 | 7.5 |
| 3ABD64662881-D | ACS800-01-0016-3+P901 | 25 | 11 |
| 3ABD64660659-D | ACS800-01-0020-3+P901 | 34 | 15 |
| 3ABD64662899-D | ACS800-01-0025-3+P901 | 44 | 22 |
| 3ABD64660675-D | ACS800-01-0030-3+P901 | 55 | 30 |
| 3ABD64662902-D | ACS800-01-0040-3+P901 | 72 | 37 |
| 3ABD64655221-D | ACS800-01-0050-3+P901 | 86 | 45 |
| 3ABD64660683-D | ACS800-01-0060-3+P901 | 103 | 55 |
| 3AUA0000022997-D | ACS800-01-0075-3+P901 | 145 | 75 |
| 3ABD64662929-D | ACS800-01-0100-3+P901 | 166 | 90 |
| 3ABD64660748-D | ACS800-01-0120-3+P901 | 202 | 110 |
| 3AUA0000021257-D | ACS800-01-0135-3+P901 | 225 | 110 |
| 3AUA0000021269-D | ACS800-01-0165-3+P901 | 260 | 132 |
| 3AUA0000052345-D | ACS800-01-0205-3+P901 | 290 | 160 |
|
(500 V) ACS800 -01; CLASSE DI PROTEZIONE: IP21; TENSIONE IN INGRESSO: 3AC AC380V 500V; FREQUENZA: 50/60HZ
|
|||
| 3ABD00011273-0001 | ACS800-01-0004-5+P901 | 4.9 | 2.2 |
| 3ABD00011274-0001 | ACS800-01-0005-5+P901 | 6.2 | 3 |
| 3ABD00011275-0001 | ACS800-01-0006-5+P901 | 8.1 | 4 |
| 3ABD00011276-0001 | ACS800-01-0009-5+P901 | 10.5 | 5.5 |
| 3ABD00011277-0001 | ACS800-01-0011-5+P901 | 13.2 | 7.5 |
| 3ABD00011278-0001 | ACS800-01-0016-5+P901 | 19 | 11 |
| 3ABD00011279-0001 | ACS800-01-0020-5+P901 | 25 | 15 |
| 3ABD00011280-0001 | ACS800-01-0025-5+P901 | 34 | 18.5 |
| 3ABD00011281-0001 | ACS800-01-0030-5+P901 | 42 | 22 |
| 3ABD00011282-0001 | ACS800-01-0040-5+P901 | 48 | 30 |
| 3ABD00011283-0001 | ACS800-01-0050-5+P901 | 65 | 37 |
| 3ABD00011284-0001 | ACS800-01-0060-5+P901 | 79 | 45 |
| 3ABD00011285-0001 | ACS800-01-0070-5+P901 | 96 | 55 |
| 3ABD00024504-0001 | ACS800-01-0105-5+P901 | 145 | 90 |
| 3ABD00011287-0001 | ACS800-01-0120-5+P901 | 157 | 90 |
| 3ABD00011288-0001 | ACS800-01-0140-5+P901 | 180 | 110 |
| 3ABD00021781-0001 | ACS800-01-0165-5+P901 | 225 | 132 |
| 3ABD00021783-0001 | ACS800-01-0205-5+P901 | 260 | 160 |
| 3ABD00024501-0001 | ACS800-01-0255-5+P901 | 290 | 200 |
| (690 V) ACS800-01; CLASSE DI PROTEZIONE: IP21; TENSIONE IN INGRESSO: 3AC AC525V 690V; FREQUENZA: 50/60HZ | |||
| 3ABD00011766-0001 | ACS800-01-0011-7+P901 | 13 | 11 |
| 3ABD00011767-0001 | ACS800-01-0016-7+P901 | 17 | 15 |
| 3ABD00011768-0001 | ACS800-01-0020-7+P901 | 22 | 18.5 |
| 3ABD00011769-0001 | ACS800-01-0025-7+P901 | 25 | 22 |
| 3ABD00011770-0001 | ACS800-01-0030-7+P901 | 33 | 30 |
| 3ABD00011771-0001 | ACS800-01-0040-7+P901 | 36 | 30 |
| 3ABD00011772-0001 | ACS800-01-0050-7+P901 | 51 | 45 |
| 3ABD00011773-0001 | ACS800-01-0060-7+P901 | 57 | 55 |
| 3ABD00011774-0001 | ACS800-01-0070-7+P901 | 79 | 75 |
| 3ABD00011775-0001 | ACS800-01-0100-7+P901 | 93 | 90 |
| 3ABD00011776-0001 | ACS800-01-0120-7+P901 | 113 | 110 |
| 3ABD00021784-0001 | ACS800-01-0145-7+P901 | 134 | 132 |
| 3ABD00021785-0001 | ACS800-01-0175-7+P901 | 166 | 160 |
| 3ABD00021786-0001 | ACS800-01-0205-7+P901 | 190 | 160 |
