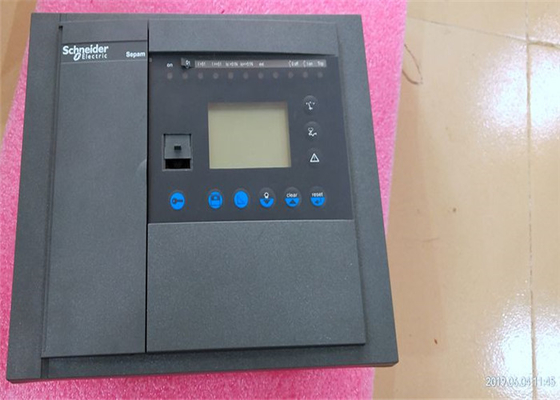

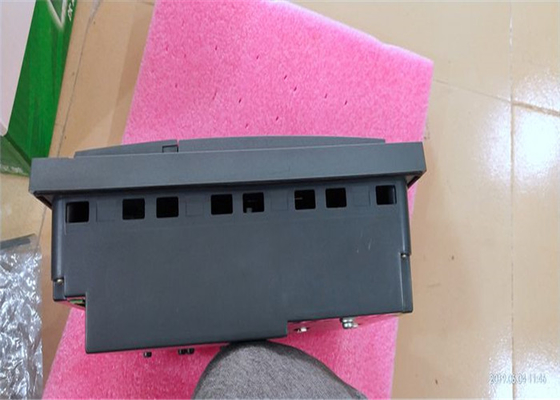

Schneider Electric Sepam 59704 SEP383 Memoria 59707 MMS020 serie 80 con firmware V07.20
Specifiche
Principale
gamma di prodotti
Sepam serie 80
nome breve del dispositivo
SEP383
tipo di interfaccia utente macchina
Avanzate
Complementare
Indicazione UMI
Stato degli ingressi logici
Dati Logipam
Dati di misurazione e diagnosi
Principali impostazioni di protezione
Versione del Sepam e dei moduli remoti
Elenco delle funzioni di protezione attivate
Allarmi e messaggi operativi
Controllo dell'interfaccia utente
Riconoscimento allarme
Test di uscita
Ripristino del Sepam
risoluzione dello schermo
128 x 64 pixel
numero di chiave
9
segnalazione locale
2 LED per lo stato di funzionamento del Sepam (parte posteriore)
2 LED per lo stato di funzionamento del Sepam (frontale)
9 LED per l'indicazione dei parametri (frontale)
tipo di uscita
Relè di segnalazione: 100...240 V CA 47,5...63 Hz corrente continua: 2 A potere di interruzione: 1 A cos φ > 0,3
Relè di segnalazione: 127 V CC corrente continua: 2 A potere di interruzione: 0,5 AL/R < 20 ms
Relè di segnalazione: 220 V CC corrente continua: 2 A potere di interruzione: 0,15 AL/R < 20 ms
Relè di segnalazione: 24 V DC corrente continua: 2 A potere di interruzione: 2 AL/R < 20 ms
Relè di segnalazione: 48 V CC corrente continua: 2 A potere di interruzione: 1 AL/R < 20 ms
Relè di controllo: 100...240 V CA 47,5...63 Hz corrente continua: 8 A potere di interruzione: 5 A cos φ > 0,3 potere di chiusura: < 15 A per 200 ms
Relè di controllo: 100...240 V CA 47,5...63 Hz corrente continua: 8 A potere di interruzione: 8 A potere di chiusura resistivo: < 15 A per 200 ms
Relè di comando: 127 V CC corrente continua: 8 A potere di interruzione: 0,2 AL/R < 40 ms potere di chiusura: < 15 A per 200 ms
Relè di comando: 127 V CC corrente continua: 8 A potere di interruzione: 0,5 AL/R < 20 ms potere di chiusura: < 15 A per 200 ms
Relè di comando: 127 V CC corrente continua: 8 A potere di interruzione: 0,7 A potere di chiusura resistivo: < 15 A per 200 ms
Relè di comando: 220 V DC corrente continua: 8 A potere di interruzione: 0,1 AL/R < 40 ms potere di chiusura: < 15 A per 200 ms
Relè di comando: 220 V DC corrente continua: 8 A potere di interruzione: 0,2 AL/R < 20 ms potere di chiusura: < 15 A per 200 ms
Relè di comando: 220 V CC corrente continua: 8 A potere di interruzione: 0,3 A potere di chiusura resistivo: < 15 A per 200 ms
Relè di comando: 24 V DC corrente continua: 8 A potere di interruzione: 4 AL/R < 40 ms potere di chiusura: < 15 A per 200 ms
Relè di comando: 24 V DC corrente continua: 8 A potere di interruzione: 6 AL/R < 20 ms potere di chiusura: < 15 A per 200 ms
Relè di comando: 24 V DC corrente continua: 8 A potere di interruzione: 8 A potere di chiusura resistivo: < 15 A per 200 ms
Relè di comando: 48 V DC corrente continua: 8 A potere di interruzione: 1 AL/R < 40 ms potere di chiusura: < 15 A per 200 ms
Relè di comando: 48 V DC corrente continua: 8 A potere di interruzione: 2 AL/R < 20 ms potere di chiusura: < 15 A per 200 ms
Relè di comando: 48 V DC corrente continua: 8 A potere di interruzione: 4 A potere di chiusura resistivo: < 15 A per 200 ms
Tensione nominale di alimentazione [Us].
Tolleranza 24/250 V DC: - 20...10 % consumo massimo: < 16 W
fornire corrente di spunto
< 10 A per 10 ms a 24/250 V CC
Tipo di batteria
Dimensioni litio 3,6 V: 1/2 AA
durata della batteria
10 anni (Sepam alimentato)
8 anno/i (Sepam non alimentato)
modalità di montaggio
Fisso
supporto di montaggio
Piatto
altezza
222 mm
larghezza
264 mm
profondità
89,7 mm
peso netto
3,62 kg
tenuta dielettrica a frequenza industriale
2 kV durante 1 min conforme a IEC 60255-5
1 kV (uscita indicazione) durante 1 min conforme a ANSI C37.90
1,5 kV (uscita di controllo) per 1 min conforme a ANSI C37.90
Tensione nominale di tenuta ad impulso [Uimp].
5 kV (1,2/50 µs) conforme a IEC 60255-5
robustezza meccanica
Terremoti in esercizio (livello: 2) : 1 Gn (assi verticali) conforme a IEC 60255-21-3
Terremoti in esercizio (livello: 2) : 2 Gn (assi orizzontali) conforme a IEC 60255-21-3
Scosse diseccitate (livello: 2) : 20 Gn/16 ms conforme a IEC 60255-21-2
Urti senza tensione (livello: 2) : 27 Gn/11 ms conforme a IEC 60255-21-2
Urti durante il funzionamento (livello: 2) : 10 Gn/11 ms conforme a IEC 60255-21-2
Vibrazioni senza tensione (livello: 2) : 2 Gn, 10 Hz...150 Hz conforme a IEC 60255-21-1
Vibrazioni in funzionamento (livello: 2) : 1 Gn, 10 Hz...150 Hz conforme a IEC 60255-21-1
Vibrazioni durante il funzionamento (livello: Fc) : 2 Hz...13,2 Hz, a = +/- 1 mm conforme a IEC 60068-2-6
Ambiente
standard
CSA C22.2 n. 14-95
CSA C22.2 n. 94-M91
EN 50263
CSA C22.2 n. 0.17-00
UL508
certificazioni di prodotto
UL 508 fascicolo N° 212533
CE
C22.2 fascicolo N° 210625
resistenza al fuoco
650 °C conforme a IEC 60695-2-11
Grado di protezione IP
Altri pannelli: IP20 conforme a IEC 60529
Pannello frontale: IP52 conforme a IEC 60529
Grado di protezione NEMA
Tipo 12 conforme a NEMA
immunità alle microinterruzioni
100 ms
compatibilità elettromagnetica
Burst transitori veloci: (test di immunità-disturbi condotti), A e B, 4kV, 2,5 kHz/2 kV, 5 kHz, conforme a IEC 60255-22-4
Burst transitori veloci: (test di immunità-disturbi condotti), IV, 4kV, 2,5 kHz, conforme a IEC 61000-4-4
Immunità ai disturbi RF condotti: (test di immunità-disturbi condotti), III, 10 V, conforme a IEC 60255-22-6
Immunità ai campi magnetici alla frequenza di rete: (test di immunità-disturbi irradiati), IV, 30 A/m (continua)-300 A/m (13 s), conforme a IEC 61000-4-8
Immunità ai campi irradiati: (test di immunità-disturbi irradiati), III, 10 V/m, 80 MHz...2 GHz, conforme a IEC 61000-4-3
Surge: (test di immunità-disturbi condotti), III, 2 kV CM, 1 kV MD, conforme a IEC 61000-4-5
Emissione di disturbo condotto: (prove di emissione), conforme a IEC 60255-25
Emissione di campi di disturbo: (prove di emissione), conforme a IEC 60255-25
Emissione di campi di disturbo: (prove di emissione), A, conforme a EN 55022
Scarica elettrostatica: (test di immunità-disturbi irradiati), 8 kV aria, 4 kV contatto, conforme ANSI C37.90.3
Scariche elettrostatiche: (prove di immunità-disturbi irradiati), 8 kV aria, 6 kV contatto, conforme a IEC 60255-22-2
Burst transitori veloci: (test di immunità-disturbi condotti), 4kV, 2,5 kHz, conforme a ANSI C37.90.1
Immunità ai campi irradiati: (test di immunità-disturbi irradiati), 10 V/m, 80 MHz...1 GHz, conforme a IEC 60255-22-3
Onda oscillante smorzata 1 MHz: (test di immunità-disturbi condotti), 2,5 kV CM, 1 kV MD, conforme a IEC 60255-22-1
Onda oscillante smorzata 1 MHz: (test di immunità-disturbi condotti), 2,5 kV CM, 2,5 kV MD, conforme a ANSI C37.90.1
Onda oscillante smorzata 100 kHz: (test di immunità-disturbi condotti), 2,5 kV CM, 1 kV MD, conforme a IEC 61000-4-12
Emissione di disturbo condotto: (prove di emissione), A, conforme a EN 55022
Immunità ai campi irradiati: (test di immunità-disturbi irradiati), 35 V/m, 25 MHz...1 GHz, conforme a ANSI C37.90.2
Interruzioni di tensione: (test di immunità-disturbi condotti), 100 % durante 100 ms, conforme a IEC 60255-11
resistenza climatica
Esposizione continua al caldo umido (in funzione): Cabina: 10 giorni, 93 % UR, 40 °C conforme a IEC 60068-2-78
Esposizione continua al caldo umido (in magazzino): Cabina: 56 giorni, 93 % RH, 40 °C conforme a IEC 60068-2-78
Esposizione continua al caldo umido (durante l'immagazzinamento): Db: 6 giorni, 95 % UR, 55 °C conforme a IEC 60068-2-30
Esposizione al freddo (in funzione) : Ad: - 25 °C conforme a IEC 60068-2-1
Esposizione al freddo (in magazzino) : Ab: - 25 °C conforme a IEC 60068-2-1
Esposizione al calore secco (in funzione) : Bd: 70 °C conforme a IEC 60068-2-2
Esposizione al calore secco (durante l'immagazzinamento): Bb: 70 °C conforme a IEC 60068-2-2
Nebbia salina (in funzione): Kb/2: 6 giorni conforme a IEC 60068-2-52
Variazione di temperatura con tasso di variazione specificato (in stoccaggio): Nb: da -25 °C a 70 °C, 5 °C/min conforme a IEC 60068-2-14
Influenza della corrosione/gaz test 2 (in funzione): 21 giorni, 75 % UR, 25 °C, 0,5 ppm H2S, 1 ppm S02 conforme a IEC 60068-2-60
Influenza della corrosione/gaz test 4 (in funzione): 21 giorni, 75 % UR, 25 °C, 0,01 ppm H2S, 0,2 ppm S02, 0,2 ppm NO2, 0,01 ppm CI2 conforme a IEC 60068-2-60
Offerta Sostenibilità
Stato dell'offerta sostenibile
Prodotto premium verde
Regolamento REACH
Dichiarazione REACH
Direttiva RoHS UE
Conformità proattiva (prodotto al di fuori dell'ambito legale RoHS dell'UE)
Dichiarazione RoHS UE
Senza mercurio
SÌ
Informazioni sull'esenzione RoHS
SÌ
Regolamento RoHS Cina
Dichiarazione RoHS Cina
Prodotto al di fuori dell'ambito RoHS cinese.Dichiarazione sulla sostanza per vostra informazione
Divulgazione ambientale
Profilo ambientale del prodotto
Profilo di circolarità
Informazioni sulla fine del ciclo di vita
