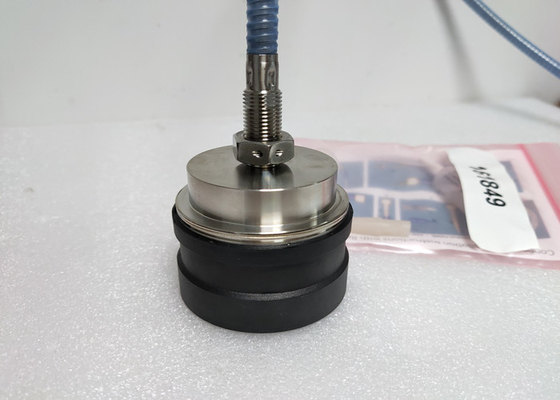

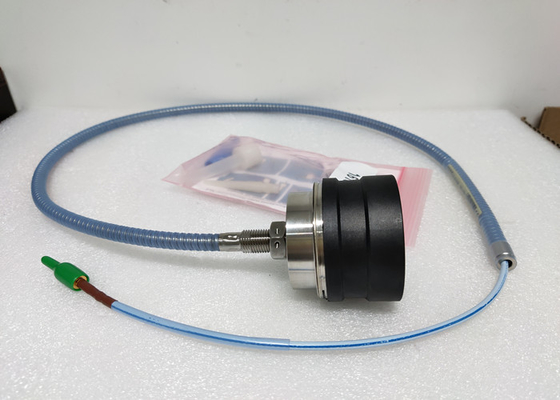

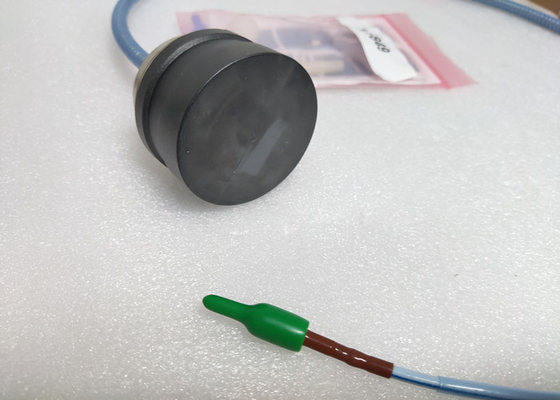

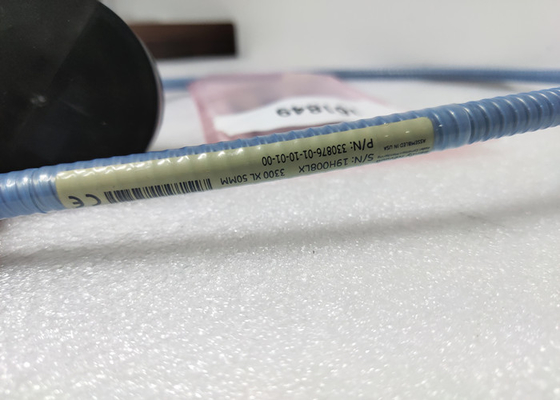

Piegato il Nevada 3300 XL sistema del trasduttore della sonda 330876-01-10-01-00 di prossimità di 50 millimetri 1,0 metri

Piegato il Nevada 3300 XL sistema del trasduttore della sonda 330876-01-10-01-00 di prossimità di 50 millimetri 1,0 metri

Specifiche

Salvo indicazione contraria, le seguenti specifiche sono per 3300 un sensore di XL 50 millimetri Proximitor, un cavo di estensione e una sonda fra 0°C e +45°C (+32°F a +113°F), con un'alimentazione elettrica di -24 VCC, un carico di 10 kΩ, piegato il Nevada ha fornito l'obiettivo d'acciaio di AISI 4140 che è un diametro da 102 millimetri (4,0 dentro) o più grande. Le specifiche dell'intercambiabilità e di accuratezza del sistema non si applicano quando facendo uso di un sistema del trasduttore calibrato ad alcun obiettivo all'infuori piegato di un obiettivo d'acciaio del Nevada AISI 4140.

Informazioni di ordine

3300 XL sonda di prossimità di 50 millimetri:

330876-AXX-BXX-CXX-DXX

Descrizioni di opzione

: Tipo opzione di caso della sonda

01 ½ - uscita Filo-diritta 20
Uscita Filo-diritta 02 M14x1.5
03 1,99 lisci in uscita lata diametro

B: Opzione di lunghezza totale

10 1,0 metri (3,3 piedi)
50 5,0 metri (16,4 piedi)
90 9,0 metri (29,5 piedi)

C: Armor Option

Cavo ad alta temperatura di 00 FluidLoc
Cavo ad alta temperatura di 01 FluidLoc con l'armatura

D: Opzione di approvazione dell'agenzia

00 nessun approvazioni
05 approvazioni multiple (in attesa di)

Modelli:

Descrizione

3300 il sistema del trasduttore di XL 50 millimetri consiste di una sonda separata da 50 millimetri, di un cavo di estensione e 3300 di un sensore del  di XL 50 millimetri Proximitor. La bobina del grande diametro dà a questo sistema un cammino lineare massimo di 27,9 millimetri (1100 mil), il cammino lineare più lungo piegato della linea del trasduttore del flusso turbolento del Nevada. Questo cammino lineare rende ai 3300 il XL 50mm l'ideale del sistema del trasduttore per la misurazione l'espansione differenziale (DE) o dell'espansione del rotore (RX) di grandi generatori a turbina del vapore che derivano dalla differenza nei tassi di crescita fra il rotore di turbina e lo statore della macchina (intelaiatura).

L'espansione differenziale di misurazione la misura differenziale di espansione è fatta usando due trasduttori di prossimità che osservano un collare o dilagare una certa distanza dal cuscinetto spinto. Il trasduttore tipico che monta le disposizioni che richiedono il cammino lineare lungo trasduttori di 3300 il XL dei 50 millimetro include:
• Due trasduttori osservando lo stesso lato di un collare.
• Due trasduttori complementari dell'input osservando i lati opposti di un collare, efficacemente raddoppianti il DE range misurabile.

I criteri per la selezione del metodo di montaggio sono la dimensione dell'obiettivo disponibile, la quantità prevista di movimento assiale del rotore ed il tipo di DE target che esiste nella macchina. Se l'altezza del collare è sufficiente e la gamma totale richiesta di misura è di meno di 1,1 pollici (28 millimetri), la configurazione preferita per le misure ridondanti è di utilizzare due trasduttori osservando lo stesso lato di un collare. Quando 1,1 - 2,2 pollici (28 millimetri - 56 millimetri) di gamma totale sono richiesti, installi i trasduttori ad un modo complementare dai lati opposti del rotore.

Compatibilità di sistema

3300 la sonda di XL 50 millimetri viene in tre configurazioni del filo & di caso a sostituire fisicamente tutti i 7200 sistemi standard da 50 millimetri (lato compreso e sonde posteriori dell'uscita). I supporti di attacco di stile di norma 7200 sono ancora disponibili come accessori. Inoltre, un nuovo sostegno per adattare la sonda al trasduttore di 50mm DE Integral che fa scorrere la base del supporto è inoltre disponibile. Il sensore del  di Proximitor ha le 0,394 uscite di V/mm (10 mV/mil) che è identica a quella dei sistemi da 7200 e 50 millimetri DE Integral, che permette che i clienti migliorino senza richiedere alcuni cambiamenti nella configurazione del monitor. Nel migliorare dai sistemi precedenti, ogni componente di sistema del trasduttore (sonda, cavo di estensione e sensore di Proximitor) deve essere sostituito con 3300 XL le componenti da 50 millimetri.

Sonda di prossimità e cavo di estensione

I 3300 XL una sonda da 50 millimetri sono destinati per sopravvivere alla turbina a vapore più dura DE environments. Può azionare e mantenere continuamente la sua accuratezza nel °C fino a 200 di temperature elevate (il °F) 392 e può resistere al °C intermittente fino a 250 (°F) 482 di temperature elevate. La sonda da 50 millimetri ha sia anteriore e posteriore una guarnizione che, combinata con il cavo ad alta temperatura del  di FluidLoc (norma su tutte e sonde da 50 le millimetri), impediscono l'umidità entrare nella punta della sonda. I connettori ad alta temperatura speciali di ClickLoc sono inoltre standard sul cavo di estensione e della sonda. Ogni sonda e cavo vengono con i protettori del connettore e uno strumento eliminabile dell'installazione del protettore del connettore ad assicurare che i connettori rimangano esente da contaminazione. Il connettore di ClickLoc sul cavo della sonda caratterizza un collare smontabile che facilita dirigere il cavo con gli spazi stretti.

3300 la sonda di XL 50 millimetri è disponibile negli stili diritti di caso dell'uscita con ½ - 20 fili inglesi o fili metrici M14x1.5, compreso un controdado con i fori predrilled del cavo della sicurezza. La sonda dell'uscita laterale ha due ¼ - 20 fori di montaggio nella parte posteriore del caso della sonda. Per sia l'uscita diritta che l'uscita laterale sonda il diametro globale di caso è di 1,99 pollici.

Sensore di Proximitor

I 3300 il XL 50 il millimetro Proximitor Sensor1 hanno le stesse caratteristiche avanzate di tutti e 3300 i sensori del  di XL Proximitor. La sua progettazione sottile permette che sia montato in un'installazione ad alta densità della Baccano-ferrovia o in una configurazione più tradizionale del supporto del pannello. L'immunità migliore di RFI/EMI permette che il sensore del  di 3300 il XL Proximitor raggiunga le approvazioni europee del segno del CE senza alcune considerazioni di montaggio speciali. Questa immunità di RFI impedisce il sistema del trasduttore avversamente essere colpitoe dai segnali radio ad alta frequenza vicini. Le strisce di terminale del  di SpringLoc sul sensore di Proximitor non richiedono strumenti dell'installazione speciale e facilitano i collegamenti di cavi più veloci e altamente robusti del campo.

Modelli:

330130-030-00-00; 330130-030-00-05; 330130-030-01-00; 330130-030-01-05; 330130-030-02-00; 330130-030-02-05;
330130-030-03-00; 330130-030-03-05; 330130-030-10-00; 330130-030-10-05; 330130-030-11-00; 330130-030-11-05;
330130-030-12-00; 330130-030-12-05; 330130-030-13-00; 330130-030-13-05; 330130-035-00-00; 330130-035-00-05;
330130-035-01-00; 330130-035-01-05; 330130-035-02-00; 330130-035-02-05; 330130-035-03-00; 330130-035-03-05;
330130-035-10-00; 330130-035-10-05; 330130-035-11-00; 330130-035-11-05; 330130-035-12-00; 330130-035-12-05;
330130-035-13-00; 330130-035-13-05; 330130-040-00-00; 330130-040-00-05; 330130-040-01-00; 330130-040-01-05;
330130-040-02-00; 330130-040-02-05; 330130-040-03-00; 330130-040-03-05; 330130-040-10-00; 330130-040-10-05;
330130-040-11-00; 330130-040-11-05; 330130-040-12-00; 330130-040-12-05; 330130-040-13-00; 330130-040-13-05;
330130-045-00-00; 330130-045-00-05; 330130-045-01-00; 330130-045-01-05; 330130-045-02-00; 330130-045-02-05;
330130-045-03-00; 330130-045-03-05; 330130-045-10-00; 330130-045-10-05; 330130-045-11-00; 330130-045-11-05;
330130-045-12-00; 330130-045-12-05; 330130-045-13-00; 330130-045-13-05; 330130-060-00-00; 330130-060-00-05;
330130-060-01-00; 330130-060-01-05; 330130-060-02-00; 330130-060-02-05; 330130-060-03-00; 330130-060-03-05;
330130-060-10-00; 330130-060-10-05; 330130-060-11-00; 330130-060-11-05; 330130-060-12-00; 330130-060-12-05;
330130-060-13-00; 330130-060-13-05; 330130-075-00-00; 330130-075-00-05; 330130-075-01-00; 330130-075-01-05;
330130-075-02-00; 330130-075-02-05; 330130-075-03-00; 330130-075-03-05; 330130-075-10-00; 330130-075-10-05;
330130-075-11-00; 330130-075-11-05; 330130-075-12-00; 330130-075-12-05; 330130-075-13-00; 330130-075-13-05;
330130-070-00-00; 330130-070-00-05; 330130-070-01-00; 330130-070-01-05; 330130-070-02-00; 330130-070-02-05;
330130-070-03-00; 330130-070-03-05; 330130-070-10-00; 330130-070-10-05; 330130-070-11-00; 330130-070-11-05;
330130-070-12-00; 330130-070-12-05; 330130-070-13-00; 330130-070-13-05330130-080-00-00; 330130-080-00-05;
330130-080-01-00; 330130-080-01-05; 330130-080-02-00; 330130-080-02-05; 330130-080-03-00; 330130-080-03-05;
330130-080-10-00; 330130-080-10-05; 330130-080-11-00; 330130-080-11-05; 330130-080-12-00; 330130-080-12-05;
330130-080-13-00; 330130-080-13-05; 330130-085-00-00; 330130-085-00-05; 330130-085-01-00; 330130-085-01-05;
330130-085-02-00; 330130-085-02-05; 330130-085-03-00; 330130-085-03-05; 330130-085-10-00; 330130-085-10-05;
330130-085-11-00; 330130-085-11-05; 330130-085-12-00; 330130-085-12-05; 330130-085-13-00; 330130-085-13-05

• Tutta la piegato Nevada Parts è nuova ed originale con il pacchetto.
• Tempo della garanzia: 180 o 360 giorni.

Buon servizio in WTL:

> Invii prego il vostro RFQ per ottenere l'ultimo prezzo.

> Normalmente, spediremo gli oggetti in 1-2 settimane dopo che per ricevere il pagamento.

> Possiamo spedire a voi da UPS/DHL//EMS/Fedex. Contattici prego ed useremo i vostri modi preferiti.

> Abbiamo le grandi azione ed i prezzi sono così a volte variabili, i prezzi che inviamo non siamo accurati. Se avuto bisogno di, contattici prego per i prezzi specifici.
