GE FANUC IC693CHS393F HA MIGLIORATO LA EMI A DISTANZA di ESPANSIONE BASSA 10-SLOT una garanzia di anno

GE FANUC IC693CHS393F HA MIGLIORATO LA EMI A DISTANZA di ESPANSIONE BASSA 10-SLOT una garanzia di anno

DETTAGLI RAPIDI

1. Marca: GE
2. Modello: IC693CHS393F
3. Luogo d'origine: U.S.A.

ALTRI PRODOTTI SUPERIORI

Ci possono essere non non più di 700 piedi di cavo che collegano tutte le piastre di base in un sistema che usa le piastre di base a distanza. ? Una piastra di base a distanza non può stare sola. Deve essere collegata ad un sistema che ha un CPU. Il CPU può essere in uno SpA o in un personal computer che è fornito di una carta di interfaccia con computer personale (vedi il capitolo 11). ? La capacità a distanza è facilitata tramite l'isolamento incorporato della piastra di base a distanza fra il rifornimento di logica di +5 volt usato dai moduli dell'ingresso/uscita che risiedono nella piastra di base a distanza ed il rifornimento per il circuito di interfaccia connesso con l'interfaccia di espansione del bus dell'ingresso/uscita. Gli aiuti di isolamento impediscono i problemi connessi con le circostanze al suolo squilibrate. ? Il numero massimo delle piastre di base a distanza permesse per sistema dipende dal tipo di CPU che sono usati con. Per i CPU 331, 340 e 341, il massimo è 4. Per i CPU numerati 350 e più alto, il massimo è 7.? Ogni piastra di base a distanza ha un connettore D tipo femminile di espansione di 25 perni montato alla sua estremità destra per il collegamento ad altre piastre di base. ? Le piastre di base a distanza sono disponibili in due dimensioni; 5 scanalatura (IC693CHS398) e 10 scanalatura (IC693CHS392)? Una superficie posteriore a distanza non sostiene i seguenti moduli intelligenti di opzione: PCM, ADC, BEM330 e CMM. Questi moduli devono essere montati in una piastra di base del CPU. Tutti i altri moduli di opzione e dell'ingresso/uscita possono essere montati in qualunque tipo di piastra di base. ? Le piastre di base a distanza sono la stessa dimensione fisica, usano lo stesso tipo le alimentazioni elettriche e sostengono lo stessi ingresso/uscita e moduli di opzione come le piastre di base di espansione. ? Ogni piastra di base a distanza ha un DIP switch di selezione di numero dello scaffale.

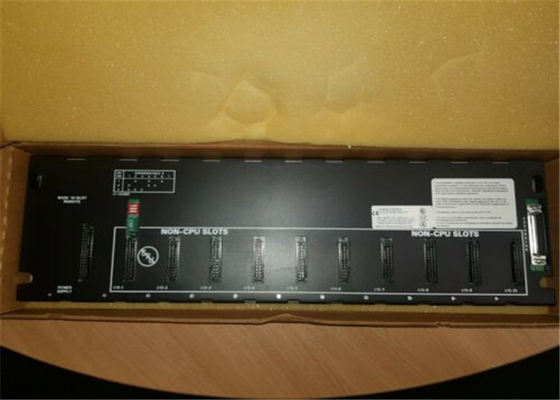

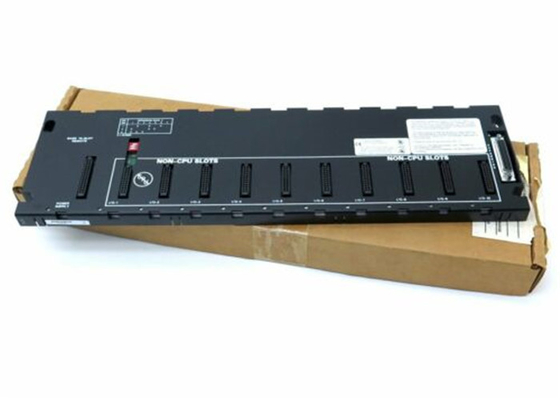

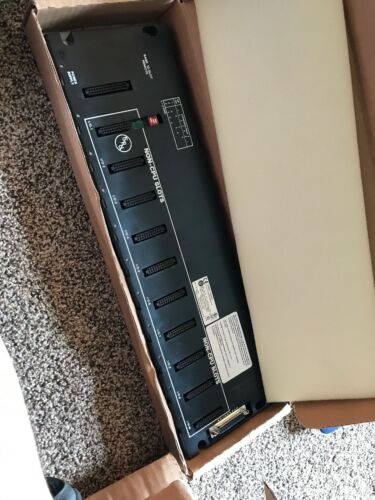

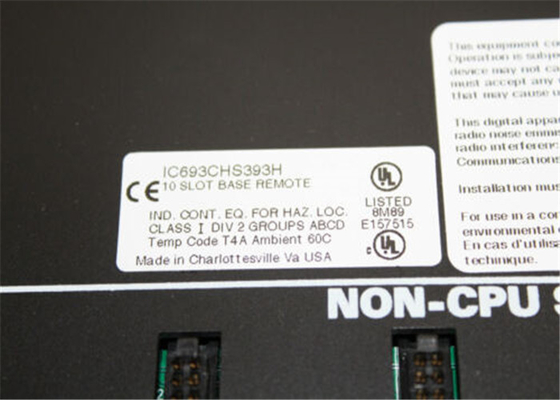

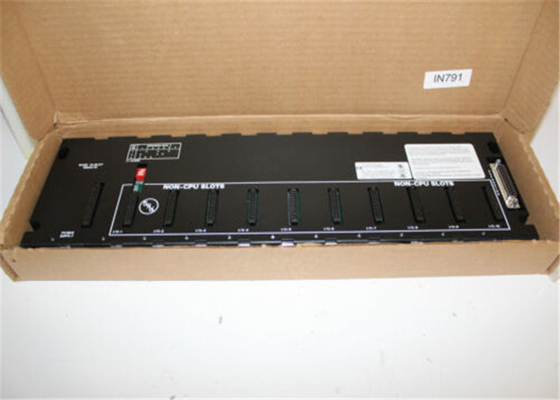

GE Fanuc IC693CHS393 è una piastra di base a distanza di 10 scanalature. Questa componente progettata per il sistema dello SpA di serie 90-30 di GE. Nell'azionare tutte le applicazioni, gli utenti dovrebbero essere informati di alcune cose per quanto riguarda questa unità. In primo luogo, in tutto il sistema che usa le piastre di base a distanza, la somma totale di cavo che collega tutte le piastre di base deve essere di meno di 700 piedi. Inoltre, una piastra di base a distanza non può essere un'unità autonoma. Invece, deve essere collegata ad un sistema che ha un CPU. Questo CPU può essere in un controllore logico programmabile (SpA) oppure in un PC. Tuttavia, il PC deve essere fornito di una carta di interfaccia con computer personale.

La piastra di base a distanza ha isolamento incorporato. Ciò è fra il rifornimento di logica di +5 volt usato dai moduli dell'ingresso/uscita che risiedono nella piastra di base a distanza e nel rifornimento per il circuito di interfaccia, che è associato con l'interfaccia di espansione del bus dell'ingresso/uscita. Gli stati squilibrati di messa a terra possono condurre ai problemi, in modo da è importante avere isolamento per ricambiare queste edizioni. Il tipo di CPU in un sistema determinerà il numero delle piastre di base a distanza che possono essere usate. Il massimo è 4 per i CPU 331, 340 e 341. Per tutti i CPU numerati 350 e più alto, il numero massimo che può essere utilizzato è 7.
