Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | BASE DI TERMINE | Modello NO.: | TU810V1 |
|---|---|---|---|
| Numero dell'articolo: | 3BSE013230R1 | Canali: | 16 |
| Collegamento: | Blocchetto terminali | tensione: | 50V |
| Singolo/ingresso/uscita ridondante: | Singolo | Peso: | 0,5 kg |
| Evidenziare: | modulo di Ethernet i o,modulo di ingresso/uscita digitale |
||

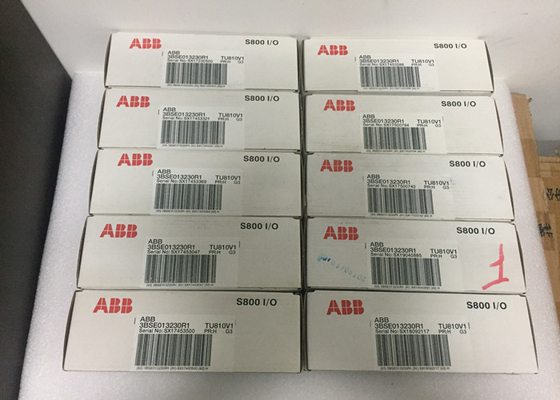

Blocchetto terminali del compatto dell'unità 3BSE013230R1 di termine del modulo del MTU del sistema 800xA TU810V1 di ABB
Generalità
| Numero dell'articolo | 3BSE013230R1 |
| Tipo | Compatto |
| Collegamento | Blocchetto terminali |
| Canali | 16 |
| Tensione | 50 V |
| Montaggio | Entrambe le direzioni |
| Montaggio del dettaglio | ºC di orizzontale 55 (°F) 131 ºC di verticale 40 (°F) 104 |
| Uso con ingresso/uscita | AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820, DP840 |
| Collegamenti trattati | 2 x 2 potere trattato, 5 x 2 potere trattato (0 V) |
| Singolo/ingresso/uscita ridondante | Singolo |
Descrizione
Il TU810/TU810V1 è 16 un'unità di termine del modulo del compatto del canale 50 V (MTU) per l'ingresso/uscita S800. Il MTU è un'unità passiva usata per il collegamento dei collegamenti del campo ai moduli dell'ingresso/uscita. Inoltre contiene una parte del ModuleBus.
Il MTU distribuisce il ModuleBus al modulo dell'ingresso/uscita ed al MTU seguente. Inoltre genera l'indirizzo corretto al modulo dell'ingresso/uscita spostando i segnali uscenti di posizione al MTU seguente.
Due chiavi meccaniche sono usate per configurare il MTU per i tipi differenti di moduli dell'ingresso/uscita. Ciò è soltanto una configurazione meccanica e non colpisce la funzionalità del MTU o del modulo dell'ingresso/uscita. Ogni chiave ha sei posizioni, che dà un numero totale di 36 configurazioni differenti.
Dimensioni
| Altezza | 186 millimetri (7.32") compreso il fermo |
| Larghezza | 124 millimetri (4.88") |
| Profondità | 47 millimetri (1.85") |
| Peso (base compresa) | 0,5 chilogrammi (1,1 libbre.) |
Caratteristiche e benefici
Comunicazioni
| Modello no. | Protocollo | Matrice o schiavo |
| CI801 | PROFIBUS DP-V1 | Schiavo |
| CI840A | PROFIBUS DP-V1 | Schiavo |
| CI853 | COMLI e MODBUS RTU | Master/slave |
| CI854B | PROFIBUS DP-V1 | Master |
| CI855 | Il MasterBus 300 di ABB | Master |
| CI856 | INGRESSO/USCITA DELLO S100 DI ABB | Master |
| CI857 | IL INSUM DI ABB | Master |
| CI858 | Il DriveBus di ABB | Master |
| CI860 | Organo permanente per la salute e sicurezza di Fieldbus del FONDAMENTO | Master/slave |
| CI865 | Ingresso/uscita del Satt di ABB | Master |
| CI867 | MODBUS TCP | Master/slave |
| CI868 | IEC 61850 | Master/slave |
| CI869 | Il Advant Fieldbus 100 di ABB | Schiavo |
| CI871 | PROFINET IO | Master |
| CI873 | IP di Ethernet/DeviceNet | Master |
| TB820V2 | Il Modulebus di ABB | Schiavo |
| TB825 (multi modo) | Il Modulebus di ABB | Schiavo |
| TB826 (singolo modo) | Il Modulebus di ABB | Schiavo |
| TB840A | Il Modulebus di ABB | Schiavo |
| TB842 | Il Modulebus di ABB | Non applicabile |
| TU807 | Il Modulebus di ABB | Non applicabile |
| TU840 | Il Modulebus di ABB | Non applicabile |
| TU841 | Il Modulebus di ABB | Non applicabile |
| TU846 | Il Modulebus di ABB | Non applicabile |
| TU847 | Il Modulebus di ABB | Non applicabile |
| TU848 | Il Modulebus di ABB | Non applicabile |
| TU849 | Il Modulebus di ABB | Non applicabile |
