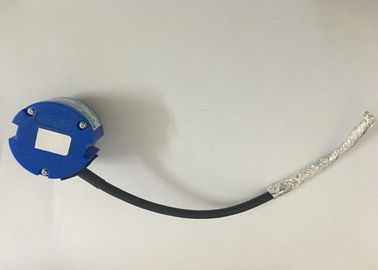

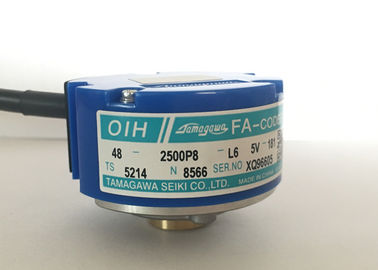

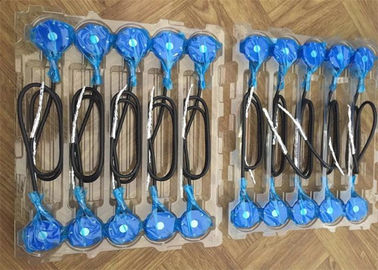

Resolver diretto del codificatore TS5214N8566 OIH48-2500P8-L6-5V Smartsyn del servomotore di Tamagawa





Sensori di misura rotanti con elevata precisione e alta risoluzione.

Gli encoder, attualmente, sono stati ampiamente utilizzati per automazioni di fabbrica, misurazioni, dispositivi di automazione per ufficio, apparecchiature mediche, aviazione e campi universali.Sono disponibili vari tipi di encoder (FA-CODER® come marchio di fabbrica) da piccola ad alta assoluzione per soddisfare tutte le esigenze.



• Ampio range di temperatura
• Resistenza ambientale superiore
• Vibrazione: 196m/s2{20G} a 10Hz .500Hz, per 2 ore su ciascuno dei tre assi.
• Shock: 981 m/s2{100G} per 6 ms, 3 volte su ciascuno dei 6 assi, 18 volte in totale
• Umidità: 90% RH o superiore a 60°C
• Rotazione ad alta velocità
• Alta affidabilità
• Durata estremamente lunga ed elevata affidabilità sono assicurate dalla struttura delle parti meccaniche e dall'incorporazione automatizzata della bobina.
• Rilevamento della posizione assoluta
• Trasmissione a lunga distanza
• La robustezza contro il rumore consente la trasmissione a lunga distanza
• Capace di incorporazione compatta
• L'uso di tipi integrati di Smartsyn riduce al minimo gli alloggiamenti dei motori.Ideale per design compatto
• A basso costo
• La multipolarizzazione è possibile aumentando il fattore di moltiplicazione dell'angolo.



Modelli di Encoder Magnetico



Modello numero:	TS5270N15	TS5291N100	TS5291N500
Serie	MIB0.4
Risoluzione (conteggi/giro)	1.024 C/T (Numero di denti = 256)	1.024 C/T (Numero di denti = 128)	128C/T
Fase di uscita	Fase A, B, Z
Frequenza massima di risposta	200 kHz	409,6 kHz	128 kHz
Tensione di alimentazione	CC+5V
Corrente di consumo	300 mA max	200 mA max	100 mA max
Modulo di uscita	Pilota di linea
Sensore e ruota del traferro btwn	0,15 ± 0,01 mm	--
Disallineamento radiale tra sensore e ruota	±0,3 mm	--
Disallineamento assiale tra sensore e ruota	±0,5 mm	--
Coppia iniziale	--
Protezione	PI=50	PI=66
Intervallo di temperatura operativa	-10∼+80°C	-20∼+85°C
Vibrazione	Ampiezza completa 1,5 mm 0,5 ore (5∼500 Hz)	80m/sec2Massimo 3 vie a 3 ore (10∼2.000 Hz)
Shock	294 m/sec2(30G)	1.000 m/sec2Massimo 11 ms Mezza onda sinusoidale a 3 vie, ogni 6 volte
Messa	0,5 kg massimo





Modelli simili:



TS2014N311E32 TS2018N243E53 TS2151N1E26 TS2605N31E64

TS2610N171E64 TS2620N1051E11 TS2620N21E11 TS2620N23E11

TS2620N271E14 TS2620N523E98 TS2640N1381E10 TS2640N141E172

TS2640N181E100 TS2640N181E41 TS2640N311E107 TS2640N313E151

TS2640N31E64 TS2640N321E64 TS2640N641E10 TS2640N641E64

TS2640N663E70 TS2640N671E110 TS2640N683E87 TS2641N11E64

TS2650N11E78 TS2650N21E78 TS2651N111E78 TS2651N131E78

TS2651N141E78 TS2651N181E78 TS2660N31E148 TS3653N36E8

TS5017N60 TS5207N356 TS5207N500 TS5207N510 TS5207N530

TS5208N305 TS5208N530 TS5212N510 TS5212N397 TS5212N530

TS5212N593 TS5213N315 TS5213N367 TS5213N500 TS5213N510

TS5213N530 TS5213N550 TS5213N551 TS5214N510 TS5214N530

TS5216N558 TS5217N530 TS5231N305 TS5305N510 TS6063N154







◆Informazioni sull'encoder incrementale

Gli encoder incrementali generano impulsi in una frequenza proporzionale alla velocità di rotazione. Gli encoder possono essere utilizzati per il controllo della velocità, il controllo della posizione o come indicatore di rotazione o generatore di impulsi di servomotori montati su macchine utensili, robot o apparecchiature di misurazione. gli encoder sono composti da piastra del rotore, fenditura fissa, diodi emettitori di luce, fototransistor, ecc. come mostrato nella Figura 1. La fenditura fissa è progettata per avere una differenza di fase di 90 gradi rispetto alla fenditura sulla piastra del rotore. differenza di 90 gradi;Con essi è possibile rilevare il segnale della fase A e il segnale della fase B e la direzione di rotazione. Esistono encoder che emettono il segnale aggiuntivo della fase Z come segnale di origine. Quando si controllano le posizioni con un encoder incrementale, il segnale Z che mostra il si usa l'origine



◆Struttura semplificata dell'encoder incrementale



◆Struttura semplificata dell'encoder magnetico
