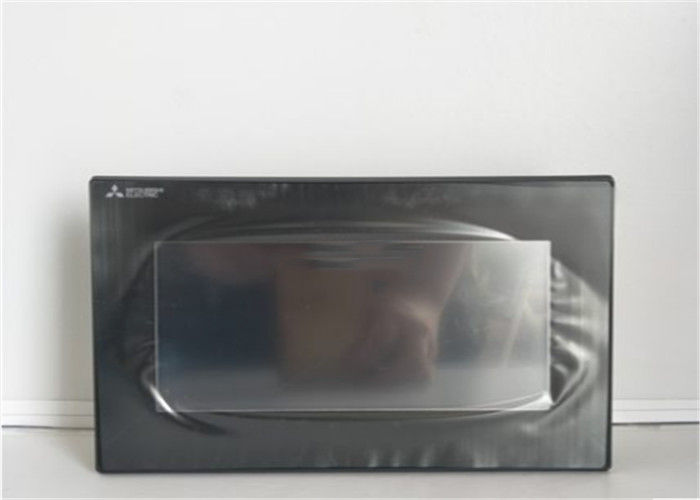

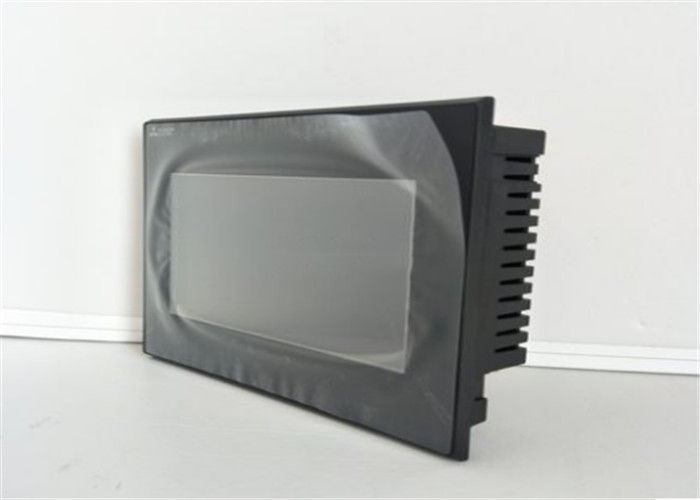

5,7" touch screen Mitsubishi Electric GT2705-VTBD dell'interfaccia a macchina umana di VGA

Produttore: Mitsubishi Electric

GT2705-VTBD

LA GT 2705 - VTBD

Panoramica: 5,7 scrivono VGA a macchina [640 × 480]

Colore del cristallo liquido 65536 di colore di TFT

tipo di CC di MB di memoria 32

colore del pannello: il nero

multi tocco di sostegno

Categoria: Corpo OTTENUTO

serie: OTTENUTO 2000

Classificazione: Dimensione media: 4,7 ~ tipo 7

Nome di modello del prodotto: LA GT 2705 - VTBD

Nome di modello: La GT 27

Norma conformantesi: UL/cUL, CE (contabilità elettromagnetica), CE (RoHS), KC, ABS, BV, DNV GL, LR, NK, RINA

Visualizzatore: -

tipo: Cristallo liquido di colore di TFT

Dimensioni dello schermo: tipo 5,7

risoluzione: VGA: 640 × 480 [punto]

Dimensione dell'esposizione: 115,2 (w) x 86,4 (H) [millimetro]

Numero dei caratteri dell'esposizione: In una fonte standard di 16 punti: un × 30 di 40 caratteri allinea (il punto) 12 di grande ampiezza in fonte standard: 53 linee del × 40 dei caratteri (di grande ampiezza)

Colore dell'esposizione: 65536 colori

Adeguamento di luminosità: un adeguamento di 32 punti

Numero massimo delle immagini che possono essere registrate: schermo 4096

Lampadina: -

tipo: LED (non può essere sostituito)

durata della vita: Circa 60.000 ore (tempo a cui la luminanza dell'esposizione si trasforma in in 50% ad una temperatura ambiente 25 di ° C.)

colore: Bianco

Pannello di tocco: -

metodo: Tipo analogico della resistenza

Dimensione chiave: × 2 [punti] di minimo 2 (per una chiave)

Numero dei punti simultanei della stampa: Fino a 2 punti

durata della vita: 1 milione volte o più (forza 0,98 N o di meno di operazione)

Sensore umano: -

Distanza di rilevazione: -

Temperatura individuata: -

Memoria dell'utente: -

Capacità di memoria: Memoria di stoccaggio (ROM): 32 MB che azionano memoria (RAM): 80 MB

Vita (numero di scrive): 100 mila volte

Precisione dell'orologio interna: ± 90 secondi/mese (° di temperatura ambiente 25 C)

Batteria: -

tipo: Tipo batteria al litio del PIPISTRELLO delle GT 11 - 50

Obiettivo di sostegno: Dati di SRAM, dati dell'orologio, registrazioni dati di stato di sistema

durata della vita: Circa 5 anni (temperatura ambiente 25?)

Interfaccia interna: -

bus: -

RS-422/485 (compartecipe): 1 velocità della trasmissione di ch: 115200/57600/38400/19200/9600/4800 di bps di forma del connettore: Perni del sottomarino 9 di D (femminili)

RS-422/232 (compartecipe): -

RS-422: -

RS-232: 1 velocità della trasmissione di ch: 115200/57600/38400/19200/9600/4800 di bps di forma del connettore: Perni del sottomarino 9 di D (maschio)

Ethernet: 1 metodo del trasferimento di dati di ch: 100 BASE - BASE TX/10 - forma del connettore di T: RJ - 45 (presa modulare)

RGB: -

Stampante: -

USB (dispositivo): Tasso di trasferimento massimo: Ad alta velocità?? 480 Mbps 1 forma (anteriore) del connettore di ch: USB mini--b

USB (ospite): Velocità massima di trasferimento: Ad alta velocità?? 480 forma del connettore di Mbps 2 ch (anteriore/parte posteriore): USB-A

Scheda di memoria di deviazione standard: 1ch SDHC compatibile (fino a 32GB)

Carta dei CF: -

Scanalatura di tessera PC: -

Bordo di funzione di opzione: -

Bordo di memoria: -

Interfaccia estesa: 1ch per il montaggio l'unità di comunicazione/unità di opzione

Interfaccia ausiliaria estesa: -

Interfaccia laterale: 1ch per il montaggio dell'unità di comunicazione

Interfaccia senza fili dell'unità di comunicazione di lan: -

Interfaccia dell'audio uscita: -

Commutatore 1: -

Commutatore 2: -

Cicalino prodotto: Singolo tono (lunghezza di tono e del passo regolabile)

POTERE LED: Colore luminescente: 2 colori (blu, arancio)

Struttura protettiva: Parte anteriore: Interno del pannello del IP 67 F: IP 2 X

Dimensioni esterne: 167 (w) x 139 H) x 60 (D) [millimetro]

Dimensioni del taglio del pannello: 153 (w) 121 (H) [millimetro]

Massachussets (a parte l'hardware di montaggio): 1,0 [chilogrammo]

Temperatura ambiente di funzionamento: 0 55 a ° C

Temperatura ambiente di stoccaggio: -20 ° C - 60 C del °

Umidità di funzionamento ambientale: RH di 90% - di 10, non condensante

Umidità ambientale di stoccaggio: RH di 90% - di 10, non condensante

Antivibrazione: Norma di conformità: Raduni JIS B 3502, IEC 61131-2

Antivibrazione quando c'è vibrazione intermittente: Ampiezza parziale 3,5 millimetri, numero delle spazzate X, Y, Z 10 volte in ogni accelerazione 9,8 m./s 2, numero di direzione delle spazzate X, Y,

Antivibrazione quando c'è vibrazione continua: Singola ampiezza 1,75 millimetri di accelerazione 4,9 m./s 2

Resistenza all'urto: Raduni JIS B 3502, IEC 61131-2 (147 m./s 2 (15 G) 3 volte nella direzione ciascuna di X, di Y, di Z)

Atmosfera di uso: Non c'è fumo dell'olio, gas corrosivo, gas infiammabile, polvere conduttiva non è serio, non è esposto a luce solare diretta (anche durante lo stoccaggio)

Elevazione di uso: 2000 m. o di meno

Posizione dell'installazione: Nel pannello di controllo

Sopra la categoria di tensione: II o di meno

Grado di inquinamento: 2 o di meno

metodo di raffreddamento: A raffredamento automatico

Tensione di rifornimento dell'input: DC 24 V (+ 25%, - 20%)

Frequenza dell'input: -

Potenza apparente massima dell'input: -

consumo di energia: -

Al carico massimo: 30 W o di meno

Corpo dell'unità principale: 7W

Unità principale (quando la lampadina è disinserita): 5 W

Corrente di afflusso: 69 A o di meno (1 spettrografia di massa, ° C. di temperatura ambiente 25, carico massimo)

Tempo momentaneo permissibile di interruzione di corrente: Presso spettrografia di massa 10

Tolleranza di rumore: Tensione di rumore con 500 VP-p, µs di larghezza 1 di rumore, una frequenza di rumore di 25 - 60 hertz dal si di rumore

tor

Tensione di Withstand: Terminale tutto dell'alimentazione elettrica insieme? CA al suolo 350V della terra 1 minuto

Resistenza di isolamento: Terminale tutto dell'alimentazione elettrica insieme? dc 500 V di messa a terra al metro di resistenza di isolamento 10 Mo o più

Dimensione applicabile del cavo: 0,75 - 2 [millimetro 2]

Terminale applicabile della piegatura: Terminali della piegatura per M3 la vite RAV1.25-3, V2 - S3.3, V2 - N3A, FV2 - N3A

Coppia di serraggio applicabile (vite terminale del blocchetto terminali): 0,5 - 0,8 [N · m.]

terra: Classe D che collega (tipo 3 che collega), collegantesi al bordo quando collegare è impossibile

Tipo del montaggio: standard

Peso di trasporto: 2 chilogrammi
