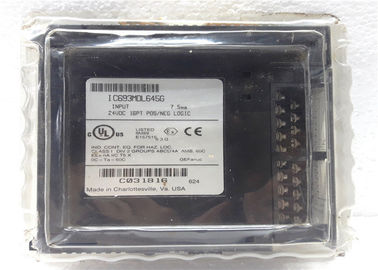

Modulo di alimentazione ridondante IC693MDL645 24 positivi di CC di volt/input logica negativa, 16 punti
Tensione nominale 24 volt di CC
La tensione in ingresso varia 0 - +30 volt di CC
Input per modulo 16 (un gruppo con un singolo terreno comunale)
Isolamento 1500 volt fra il lato del campo ed il lato di logica
Corrente di ingresso (tipico) 7 mA a tensione nominale
Caratteristiche d'ingresso
dello Su stato di CC di tensioni 11,5 - 30 volt
dello Fuori stato di CC di tensioni 0 - +5 volt
corrente dello Su stato 3,2 minimi di mA
massimo della corrente 1,1 mA dello Fuori stato
Su spettrografia di massa di tempo di reazione 7 tipica
Fuori da spettrografia di massa di tempo di reazione 7 tipica
Consumo di energia: 5V 80 mA (tutti gli input sopra) da un bus da 5 volt sulla superficie posteriore
Consumo di energia: 24V 125 mA dai 24 bus isolato della superficie posteriore di volt o
dall'utente potere assicurato
I 24 moduli di input del positivo di CC di volt/logica negativa per il controllore logico programmabile di serie 90-30 forniscono a 16 punti di informazioni in un gruppo un terminale comune dell'input di potere. Questo modulo di input è destinato per avere caratteristiche di logica negativa o di logica positiva. Le caratteristiche d'ingresso sono compatibili con una vasta gamma di dispositivi di input utente-forniti, quali i pulsanti, i commutatori di limite ed i commutatori di prossimità elettronici. Corrente nei risultati di un punto di informazioni in una logica 1 nella tavola di stato dell'input (%I). Il potere di fare funzionare i dispositivi del campo può essere assicurato dall'utente, o i +24 VCC isolato di rifornimento sui terminali (+24V FUORI e 0VOUT) dell'alimentazione elettrica possono alimentare un numero limitato degli input.
Gli indicatori del LED che forniscono lo stato INSERITA/DISINSERITA di ogni punto sono situati alla cima di themodule. Questo blocchetto del LED ha due file orizzontali con otto LED verdi in ogni fila; la fila superiore ha identificato A1 con 8 (punti da 1 a 8) e la fila inferiore hanno identificato B1 con 8 (punti da 9 a 16). Un'inserzione va fra la superficie interna ed esterna della porta a battente. La superficie verso l'interno del modulo (quando la porta a battente è chiusa) ha le informazioni dei collegamenti del circuito ed informazioni dell'identificazione di circuito può essere registrata sulla superficie esterna. Il bordo sinistro esterno dell'inserzione è blu colore-codificato per indicare un modulo a bassa tensione. Questo modulo può essere installato in tutta la scanalatura dell'ingresso/uscita di una piastra di base di 5 o 10 scanalature in un sistema dello SpA di serie 90-30

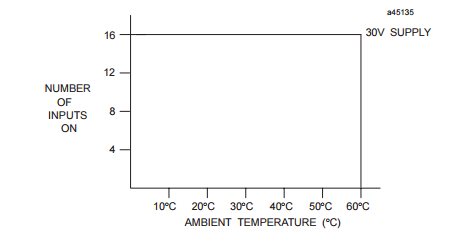

La seguente figura fornisce il cablaggio le informazioni per i dispositivi di input forniti utente di collegamento e dell'alimentazione ai 24 moduli di input del positivo di CC di volt/logica negativa
Figura 6-11. Collegamenti del campo - 24 moduli di input del positivo di CC di volt/logica negativa - IC693MDL645
Ohm del terminatore 150 del bus IC660BLM506 (Qty 4)
Ohm del terminatore 75 del bus IC660BLM508 (Qty 4)
IC660BBA020 input/2 uscite di analogo 4 del blocco 24/48Vdc
IC660BBA024 input correnti analogici/2 uscite di fonte 4 del blocco 24/48Vdc
IC660BBA025 uscite correnti analogiche di fonte 6 del blocco 24/48Vdc
IC660BBA026 input correnti analogici di fonte 6 del blocco 24/48Vdc
IC660BBA100 input/2 uscite di analogo 4 del blocco 115Vac
IC660BBA104 input correnti analogici/2 uscite di fonte 4 del blocco 115Vac/125Vdc
IC660BBA105 uscite correnti analogiche di fonte 6 del blocco 115Vac/125Vdc
IC660BBA106 input correnti analogici di fonte 6 del blocco 115Vac/125Vdc
IC660BBD020 circuiti dell'ingresso/uscita 16 di fonte del blocco 24/48Vdc, un sensore di 3 cavi compatibile
IC660BBD021 il blocco 24/48Vdc affonda i circuiti dell'ingresso/uscita 16, un sensore di 3 cavi compatibile
IC660BBD022 circuiti dell'ingresso/uscita 16 di fonte del blocco 24Vdc, 2/3 di sensore del cavo compatibile
IC660BBD023 il blocco 24Vdc affonda i circuiti dell'ingresso/uscita 16, 2/3 di sensore del cavo compatibile
IC660BBD024 circuiti dell'ingresso/uscita 32 di fonte del blocco 12/24Vdc
IC660BBD025 il blocco 5/12/24Vdc affonda i circuiti del blocchetto 32 dell'ingresso/uscita
IC660BBD101 circuiti bassi di perdita 8 dell'ingresso/uscita del blocco 115Vac
IC660BBD110 il blocco 115Vac ha introdotto 16 circuiti
Il relè del blocco IC660BBR100 ha prodotto i 16 circuiti normalmente chiusi
Il relè del blocco IC660BBR101 ha prodotto i 16 circuiti normalmente aperti
IC660BBA021 IL RTD del blocco 24/48Vdc ha introdotto 6 canali
IC660BBA023 il blocco 24/48VdcThermocouple ha introdotto 6 canali
IC660BBA101 IL RTD del blocco 115Vac/125Vdc ha introdotto 6 canali
IC660BBA103 la termocoppia del blocco 115Vac/125Vdc ha introdotto 6 canali
Contatore ad alta velocità del blocco IC660BBD120
